Flexible and Flat Led Panels

This is the link to video tutorial:

Este es el enlace al tutorial en video:

English:

I found this great video tutorial for the construction of the led panels, but I did not find some materials that were used and I needed to improve others with 3D printing ... so this is the result.

Components:

• Eclosure for PWM Dimmer
• Mini Clamp (make 4 to hold the light)
• Cable Hook
• Splice Enclosure
• Rod Holder

For "Rod Holder" and "Mini Clamp" I used two 3mm diameter x 195mm lenght rod bar stick like this: https://www.amazon.com/CCTVMTST-Model-Airplane-Diameter-Length/dp/B07JNPB8ZZ/ref=sr_1_5

For the "Mini Clamp" I used a 1.7mm diameter rivets like this: https://www.amazon.com/Aluminum-Pop-Rivets-Dome-Blind/dp/B07KPS3JF6/ref=sr_1_8

For the "Mini Clamp" I used a 10mm length with 6mm outer diameter springs like this: https://www.aliexpress.com/item/50pcs-lot-0-5-6-5-10-15-20-25-30-35-40-45-50mm-0/32888915163.html

For the "Cable Hook" I used 2 nuts and botls M3 like this: https://www.amazon.com/uxcell-M3x16mm-Socket-Knurled-Screws/dp/B017ARTUWE/ref=sr_1_60

Thanks a lot to Matthew Perks from DIY Perks (diyperks.com) for this tutorial.

---------------------------------------------------------------------------------------

Español:

Encontré este gran video tutorial para la construcción de los paneles led, pero no encontré algunos materiales que se usaron y necesitaba mejorar otros con impresión 3D ... así que este es el resultado.

Componentes:

• Carcasa para los Dimmers o Potenciómetros (Eclosure for PWM Dimmer)
• Mini Tenazas - imprimir 4 (Mini Clamp)
• Sujetador de Cable (Cable Hook)
• Cubre empalme de cable (Splice Enclosure)
• Sujetador de Tenazas (Rod Holder)

Para el "Sujetador de Tenazas" y las "Mini Tenazas" use 2 varillas de 3mm de diámetro y 195mm de longitud similares a estas: https://www.amazon.com/CCTVMTST-Model-Airplane-Diameter-Length/dp/B07JNPB8ZZ/ref=sr_1_5

Para las "Mini Tenazas" use remaches de 1.7mm de diámetro como estos: https://www.amazon.com/Aluminum-Pop-Rivets-Dome-Blind/dp/B07KPS3JF6/ref=sr_1_8

Para las "Mini Tenazas" use resortes de 10mm de longitud con 6mm de diámetro como estos: https://www.aliexpress.com/item/50pcs-lot-0-5-6-5-10-15-20-25-30-35-40-45-50mm-0/32888915163.html

Para el "Sujetador de Cable" use 2 tornillos M3 con sus tuercas como estas: https://www.amazon.com/uxcell-M3x16mm-Socket-Knurled-Screws/dp/B017ARTUWE/ref=sr_1_60

Un millón de gracias a Matthew Perks de DIY Perks (diyperks.com) por este tutorial.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK2S

Rafts:

Doesn't Matter

Supports:

Yes

Resolution:

0.2mm

Infill:

20%

Filament: Grilon3 PLA user's choice

Notes:

Cable Hook: 20% infill - 0.2mm and supportsrn
Mini Clamp: 70% infill - 0.2mm and supportsrn
PMW Dimmer Enclosure: 20% infill - 0.2mm and supportsrn
Rod Holder: 20% infill - 0.3mm and supportsrn
Splice Enclosure: 20% infill - 0.1mm

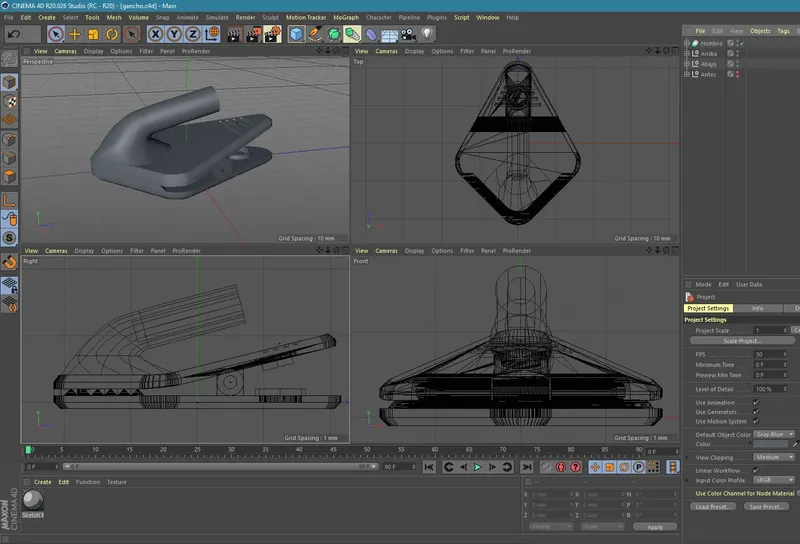

How I Designed this: on Cinema 4D



Category: DIY
