3D Drama Sign

Vorwort: (for English scroll down)

Dieses Schild habe ich mir selbst für meine 3D-Druck ecke gebastelt.

Maße:

Das ganze Schild ist 300mm Hoch , 210 mm Breit und 20mm - 26mm  tief.

Für die Befestigung an Wänden o.ä, gibt es im Oberteil und Unterteil jeweils 2 Löcher für 8mm Schrauben , Kopfgröße max 10mm.

Hardware:

Benutzer Drucker: Bambulab X1C ; 0,4mm gehärtete Stahldüse ; 0,20 Layerhöhe

Filament: Bambulab PLA : Schwarz und Bambusgrün.

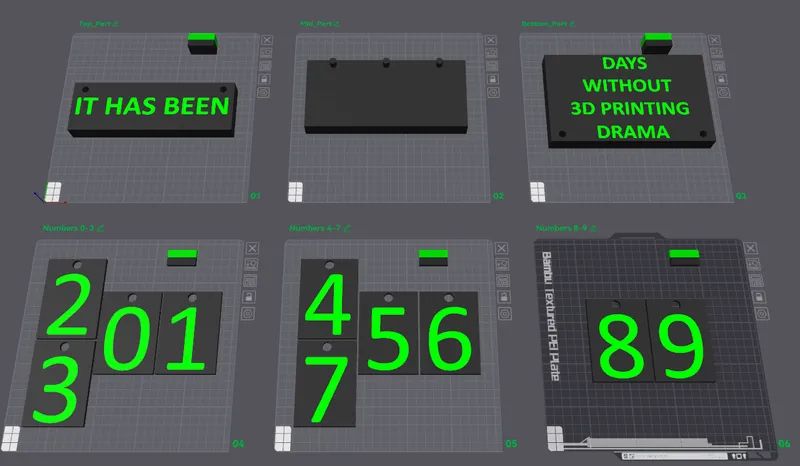

Druckplatten Anordnung:

Je nachdem welchen Drucker und Baufläche man zur Verfügung hat, könnte das ganze Theoretisch als 1 Teil gedruckt werden. In meinem Falle musste ich dies in 3 Teile Splitten. Oberteil , Mittelteil und Unterteil.

Das Ober- sowie Unterteil wurde auf einer Texturierten PEI Platte gedruckt. Damit die Frontseite die Texturierung übernimmt muss diese natürlich auch entsprechend gedreht auf die Druckplatte gelegt werden.

Das Mittelteil muss so ausgerichtet sein das die 3 Pinne als letztes gedruckt werden. Einzig allein die Pinne sind später im Sichtbereich.

Die Zahlen werden für die Textur ebenfalls mit der Sichtfläche nach unten gedruckt.

Der Text und die Zahlen müssen in der Wunschfarbe angepasst werden. Beim Import der Dateien sind diese womöglich “blank”. Je nachdem welchen Slicer ihr benutzt kann dies unterschiedlich oder gar nicht Funktionieren. Beim Bambu Studio wählt man die Einfärben Funktion aus und “hovert” mit der Maus über die Dateien. Die Silhouetten der Zahlen und Buchstaben werden dann Sichtbar zum einfärben.

Druckzeit und Materialverbrauch :

• Oberteil ~ 2,5h , ~ 94,5g
• Mittelteil ~ 3,0h , ~ 125g
• Unterteil ~ 4h , ~ 164g
• Je Zahl (einzeln) ~0,9h , ~ 22,8g
• 4 Zahlen ~2,2h , ~81g

Gesamt ~15h , ~ 585,5

Die Tiefe der Hauptteile kann zum Materialspaaren beliebig angepasst werden.

Zusammenbau:

Ober- Mittel und Unterteil werden mit dem Klebstoff eures Vertrauens zusammengeklebt.

Die Zahlen werden anschließen an den Pinnen des Mittelteils aufgehangen.

Auch wenn die 100er Stelle ggf. übertrieben wirkt man braucht schließlich ein Ziel. Hoffe Ihr habt Spaß daran und wenns euch gefällt last ein paar Likes da.

Dies ist eins meiner ersten Fusion360 Projekte. Wenn es Verbesserungsvorschläge gibt, schreibt gerne einen Kommentar.

----------------------------------------------------------------------------------------------------------------

I made this sign myself for my 3D printing corner.

Dimensions:

The whole sign is 300mm high, 210mm wide and 20mm - 26mm deep. For attachment to walls or similar, there are 2 holes in the top and bottom parts for 8mm screws, head size max 10mm.

Hardware:

Used printer: Bambulab X1C ; 0.4mm hardened steel nozzle; 0.20 layer height Filament: Bambulab PLA: Black and Bamboo Green.

Pressure plate arrangement:

Depending on which printer and build space you have available, the whole thing could theoretically be printed as 1 part. In my case I had to split this into 3 parts. Top, middle part and bottom part.

The top and bottom parts were printed on a textured PEI plate. In order for the front side to take over the texturing, it must of course be placed on the printing plate in an appropriately rotated manner.

The middle part must be aligned so that the 3 pins are printed last. Only the tillers are visible later.

The numbers are also printed face down for the texture.

The text and numbers must be customized in the desired color. When the files are imported, they may be “blank”. Depending on which slicer you use, this may work differently or not at all. With Bambu Studio you select the coloring function and “hover” over the files with the mouse. The silhouettes of the numbers and letters then become visible for coloring.

Printing time and material consumption:

• Top Part ~ 2,5h , ~ 94,5g
• Middle Part ~ 3,0h , ~ 125g
• Bottom Part ~ 4h , ~ 164g
• Each Number (single) ~0,9h , ~ 22,8g
• 4 Numbers ~2,2h , ~81g

Total ~15h, ~585.5

The depth of the main parts can be adjusted arbitrarily for material pairing.

Assembly:

The top, middle and bottom parts are glued together with the adhesive you trust.

The numbers are then hung on the pins in the middle section.

Even if the 100 digits may seem exaggerated, you still need a goal.

Hope you enjoy it and if you like it give it a few likes.

This is one of my first Fusion360 projects. If you have any suggestions for improvement, please leave a comment.
