Výukový model dvoudobého pístového spalovacího motoru

Výukové cíle:

• Seznámit studenty s principem fungování dvoudobého pístového spalovacího motoru.
• Osvojení si základních dovedností z oblasti 3D tisku a montáže.
• Rozvíjet technické myšlení a manuální zručnost studentů.

Hmatatelný výsledek:

•  Funkční výukový model dvoudobého spalovacího motoru.

Cílová skupina:

• Studenti základních, středních průmyslových a odborných škol, zejména strojního a dopravního zaměření.
• Nadšenci do motorů, strojních součástí a 3D tisku.

Potřebné znalosti:

• Základní znalosti z oblasti 3D tisku.
• Základní znalosti z oblasti CAM.

Potřebné vybavení:

• 3D tiskárna
• CAM software (PrusaSlicer)
• Počítač
• Filament – My tiskli z PLA a PETG
• Smirkový papír – na začištění
• POZOR! Model v originálu obsahuje low profile šrouby (výška hlavy je 3.5 mm), šrouby M5x40 doporučuji tisknout na resinové tiskárně, případně je lze zakoupit v železářství.

Čas potřebný ke zpracování projektu:

Orientační doba tisku jednotlivých součástí při 50% výplni a maximálním využití podpěr (materiál PETG):

Sestavení: 15 minut

Postup:

1. Stáhněte si projekt

2. Nastavte tisk v programu PrusaSlicer.
   Doporučuji určité součásti tisknout v orientaci podle přiložených obrázků.


3. Vytiskněte všechny součásti a očistěte od podpor a následně použijte smirkový brusný
   papír pro zaručení hladšího chodu v oblasti uložení klikového hřídele (díra pro hřídel).

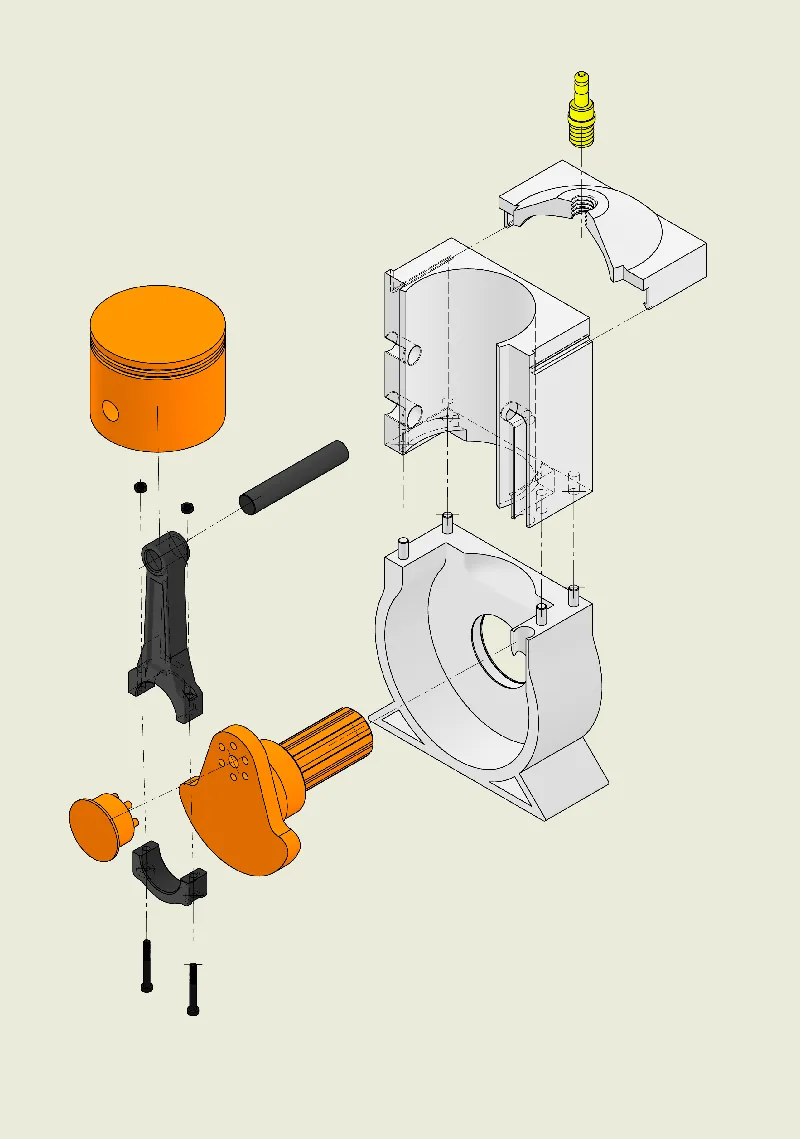

4. Sestavte podle návodu.


Diskuze:

• Jaké byly Vaše největší potíže s modelem?
• Co by se dalo v modelu zlepšit?
• Kde vidíte využití?
• Jaké jsou další možnosti modelu? -> vytváření nových částí

Autoři:

Petr Kára, Petr Vykouk

Speciální poděkování:

Ing. Ilkivová, Mgr. Malec, p. Kulhánek, Mitutoyo

Do budoucna plánujeme model rozšířit o další kompatibilní prvky jako jsou např. vačky s ventily nebo náhradní součásti pro vytvoření čtyřdobého spalovacího motoru. Cílem je vytvořit “stavebnici” se snadno zaměnitelnými částmi.
