Bicycle bottle holder

Under seat bicycle bottle holder. It is made for standard bicycle seat rails. Made of two parts this gadget allows to install all standard bottle holders under your bicycle seat. Special wedge carries the main load, so that is the most efficient way to install all parts.

There are two types of "part 1" in this model. Difference is in way installing nuts. "hide nut" part have secret place to install nuts while printing, while other part is with opened socket.

For this morel you need:

• 3 M5 nuts
• 1 M5*30 screw
• 1 M5 flat washer

You can support me by visiting my community here

----------------------------------------------------------------------------------------------------------------

Подседельный крепёж для бутылок для велосипеда. Он сделан для стандартных размеров сидения велосипеда. Изготовленный из двух частей этот гаджет позволяет установить все стандартные держатели для бутылок под вашим сиденьем. Специальный клин несет основную нагрузку, поэтому это наиболее эффективный способ установки всех деталей.

В этой модели существует два типа деталей «part 1». Разница заключается в способе установки гаек. Деталь «hide nut» имеет закрытое место для установки гаек при печати, в то время как другая деталь находится с открытым гнездом.

Для этой конструкции понадобится:

• 3 гайки М5
• 1 винт М5* 30
• 1 плоская шайба М5

Вы можете поддержать меня, посетив мое сообщество

Notes:

Model "bicycle bottle holder part 1 (hide nuts).stl" have secret place to install nuts while printing.

How to install it?

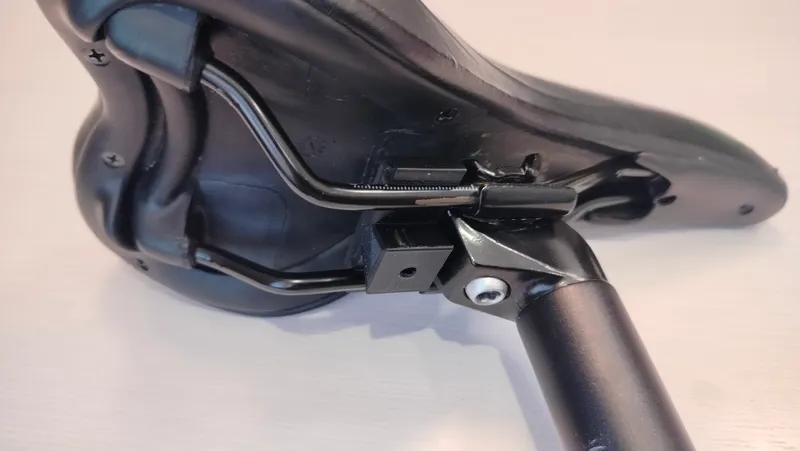

Step 1: Install "part 2" to your seat rail.

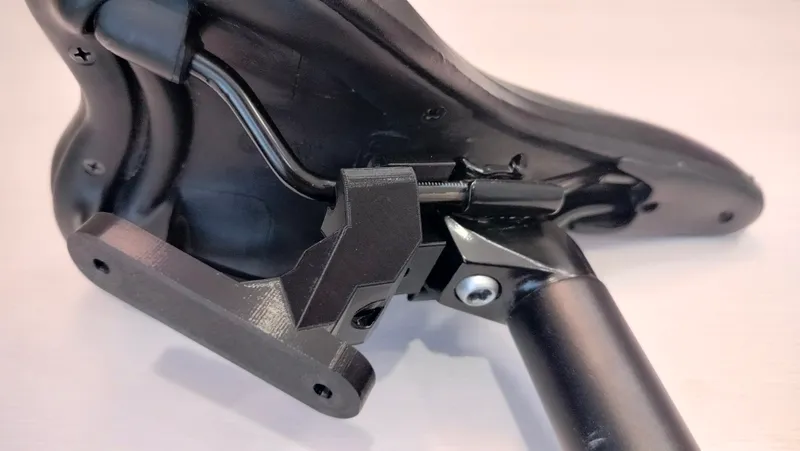

Step 2: Attach "part 1" to rail and push it forward.

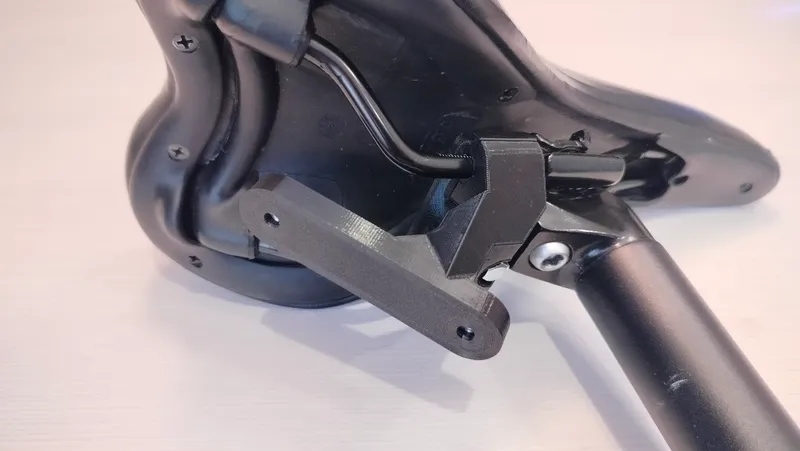

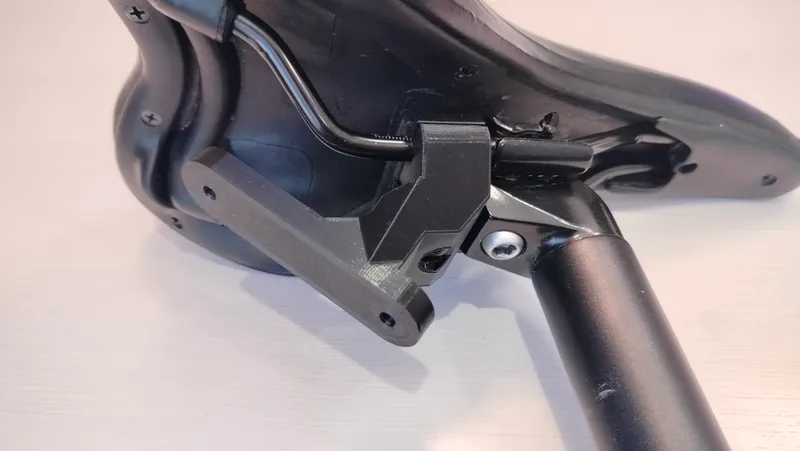

Step 3: Twist M5 screw 30mm long with flat washer, attaching nut to the other side of "part 2".

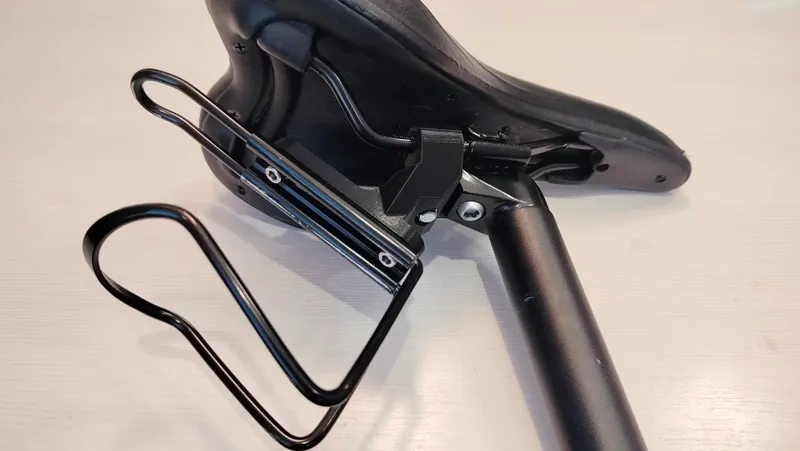

Step 4: Finaly attach your bottle holder to this adapter.
