Caliburn C4 (metrisch) - Schablonen für Alustangen/Template for Bars

Um die Aluminium-Teile der metrischen Caliburn-Version von PrintStructor möglichst exakt bohren zu können habe ich die notwendigen Teile aus der mitgelieferten Step-Datei extrahiert und in kleine flache Teile aufgeteilt. Eigentlich hatte ich sie nur für mich auf die Schnelle erstellt. Da sie vielleicht auch für andere interessant sein können stelle ich sie hiermit für alle zur Verfügung.

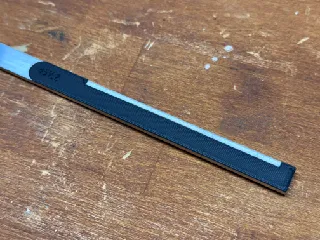

Für jede Stange gibt es dabei zwei Teile, die zwecks Markierung jeweils an die Enden gelegt werden müssen. Damit das eindeutig ist habe ich die exakten Längen auf jedes Teil aufgebracht, wodurch sie sich auch unterscheiden und zuordnen lassen. Wenn ihr die Teile auf die Stangen legt müsst ihr sie bündig zu drei Seiten ausrichten, so dass die runde Seite jeweils zu der zweiten Schablone in Richtung der Mitte der Stange zeigt. Dabei haben die etwas kleineren Löcher, die mit einem Gewinde versehen werden müssen ein “T” für Threaded neben dem Loch, damit man sie von den normalen Löchern unterscheiden kann.

Da alle Stangen die gleiche Länge haben, habe ich die verschiedenen Varianten durchnummeriert:

1. Pump Bar (2x)
2. Body Bar Seite vorne (2x)
3. Body Bar Seite hinten (2x)
4. Body Bar oben: Bei 4a handelt es sich um die vordere Variante und bei 4b um die hintere. Bei letzterer habe ich die beiden nicht notwendigen Löcher in der fertigen Variante auch weggelassen, da sie keine Verwendung finden.

Sollte es noch Fragen geben könnt ihr mich gerne anschreiben. Ansonsten noch einmal vielen Dank an PrintStructor für die umfangreichen Anpassungen der Caliburn an metrische Bauteile!

Es handelt sich um passende Schablonen auf Basis der originalen Step-Datei, die mit geringstmöglichem Materialeinsatz gedruckt werden können.
