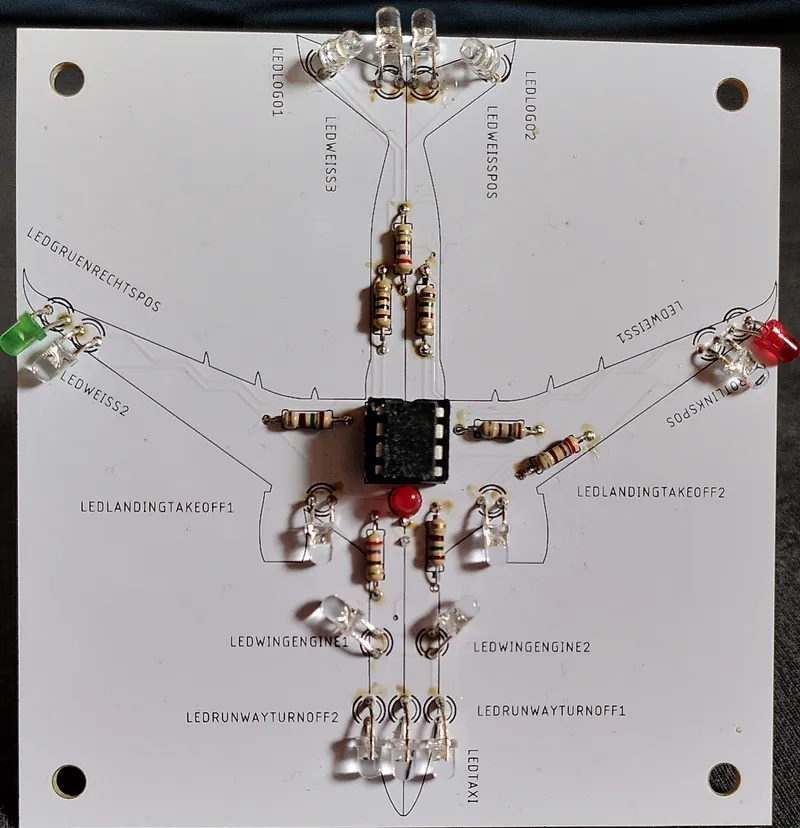

Arduino Flugzeugbeleuchtung mit Attiny85

Arduino Flugzeugbeleuchtung mit Attiny85

Hier ist der Link zu den Platinen: https://www.pcbway.com/project/shareproject/Arduino_Flugzeugbeleuchtung_mit_Attiny85_85801747.html

Und hier noch zu der passenden Programmierstation: https://www.pcbway.com/project/shareproject/Arduino_Programmierstation_Atmega328_Attiny85_442d283b.html

Github: https://github.com/Linu-Tec/Arduino-Flugzeugbeleuchtung-mit-Attiny85

Und hier könnt ihr selber Platinen bestellen und 5$ geschenkt bekommen: https://pcbway.com/g/Bm3OZF

Benötigte Bauteile:
- 4x Widerstand 270Ohm
- 5x Widerstand 150Ohm
- 1x Widerstand 100Ohm
- 1x LED Grün 3mm
- 13x LED Weiß 3mm
- 3x LED Rot 3mm
- 1x ATtiny85
- 1x IC-Sockel, 8-polig

Anschlüsse

ATtiny85 LED

0 Strobe (Weiß)

1 Beacon (Rot)

2 taxi (Weiß)

3 TakeoffLanding (Weiß)

4 Runwayturnoff (Weiß)

INPUT: 5V
