Caja para display MAX7219 y WEMOS D1 mini. Box for MAX7219 and WEMOS D1 mini display

En mi caso lo he utilizado para hacer un reloj con indicación metereológica y noticias de actualidad además de monitor de impresión 3D con octoprint. Todo programado con Arduino.  In my case I have used it to make a clock with weather indication and current news as well as a 3D printing monitor with octoprint. All programmed with Arduino.

--------------------------------------------------------------------------------------------------------------

ACTUALIZACIÓN: Añado otro modelo algo más sencillo versión V2. I add another somewhat simpler model, version V2

---------------------------------------------------------------------------------------------------------------

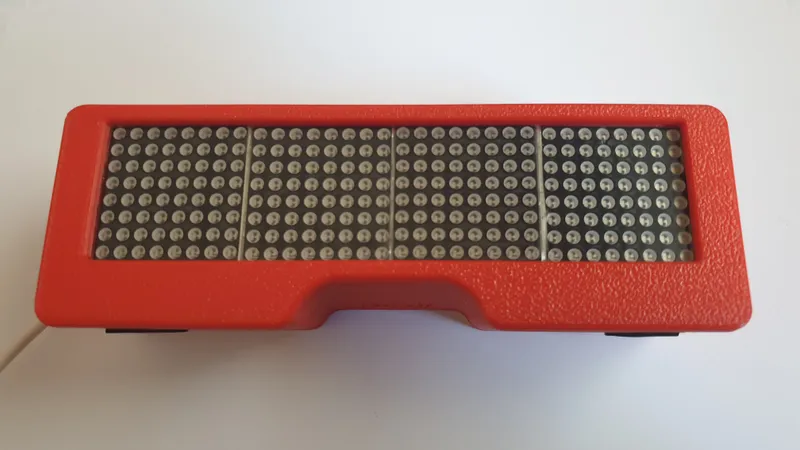

Está formado por un display de cuatro unidades MAX 7219 y un módulo de Wemos D1 mini. Consta de tres partes; un cuerpo principal, una tapa trasera y un marco. It is made up of a four-unit MAX 7219 display and a Wemos D1 mini module. It consists of three parts; a main body, a back cover and a frame.

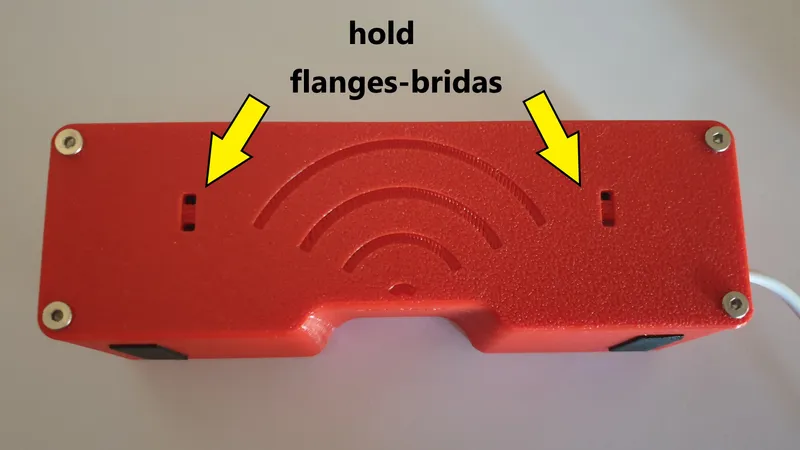

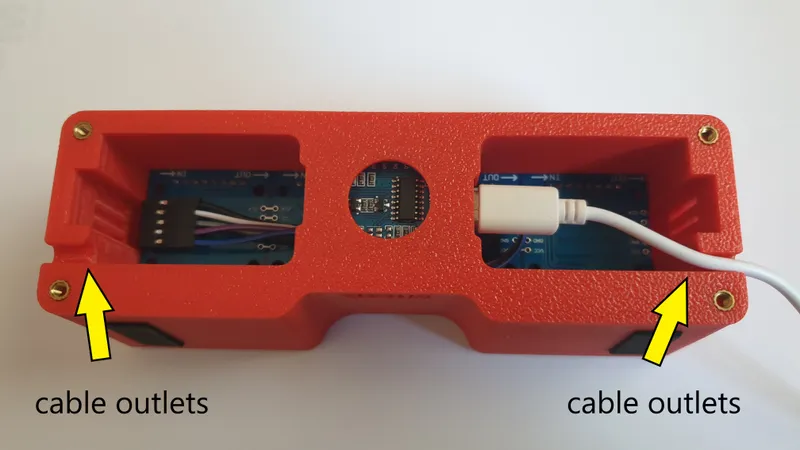

Para el cable de conexión/alimentación he previsto dos salidas a izquierda o derecha, para escoger la que más convenga, con una sujección por bridas. For the connection/power cable I have provided two exits on the left or right, to choose the one that best suits you, with flange fastening.

El marco frontal se sujeta simplemente por presión, no hace falta pegamento. De esta forma el display queda fijado al cuerpo.  The front frame is simply held in place by pressure, no glue required. In this way the display is fixed to the body

En la parte inferior del cuerpo principal he previsto una zona para unos pads adhesivos. At the bottom of the main body I have provided an area for some adhesive pads

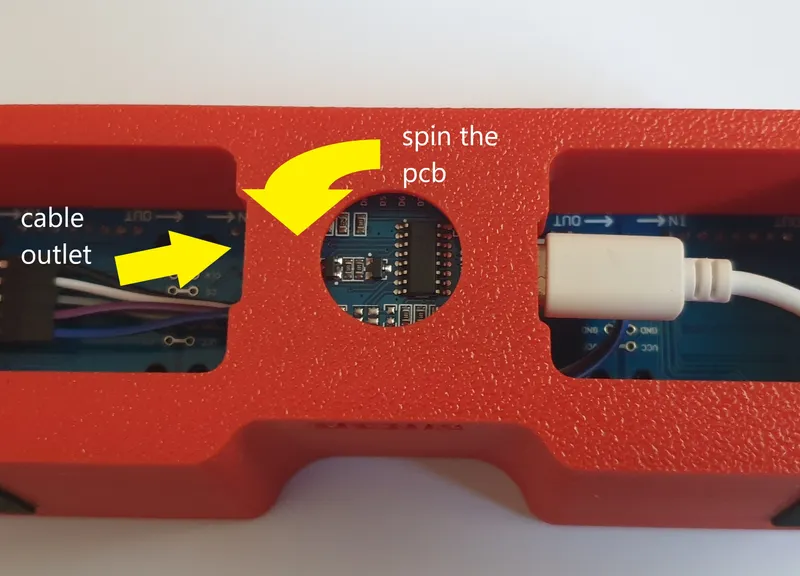

La placa Wemos D1 mini se sujeta con un poco de pegamento térmico. Se puede girar a izquierda o derecha según queramos conectar el cable. The Wemos D1 mini board is held on with a little hot glue. It can be turned left or right depending on how we want to connect the cable.

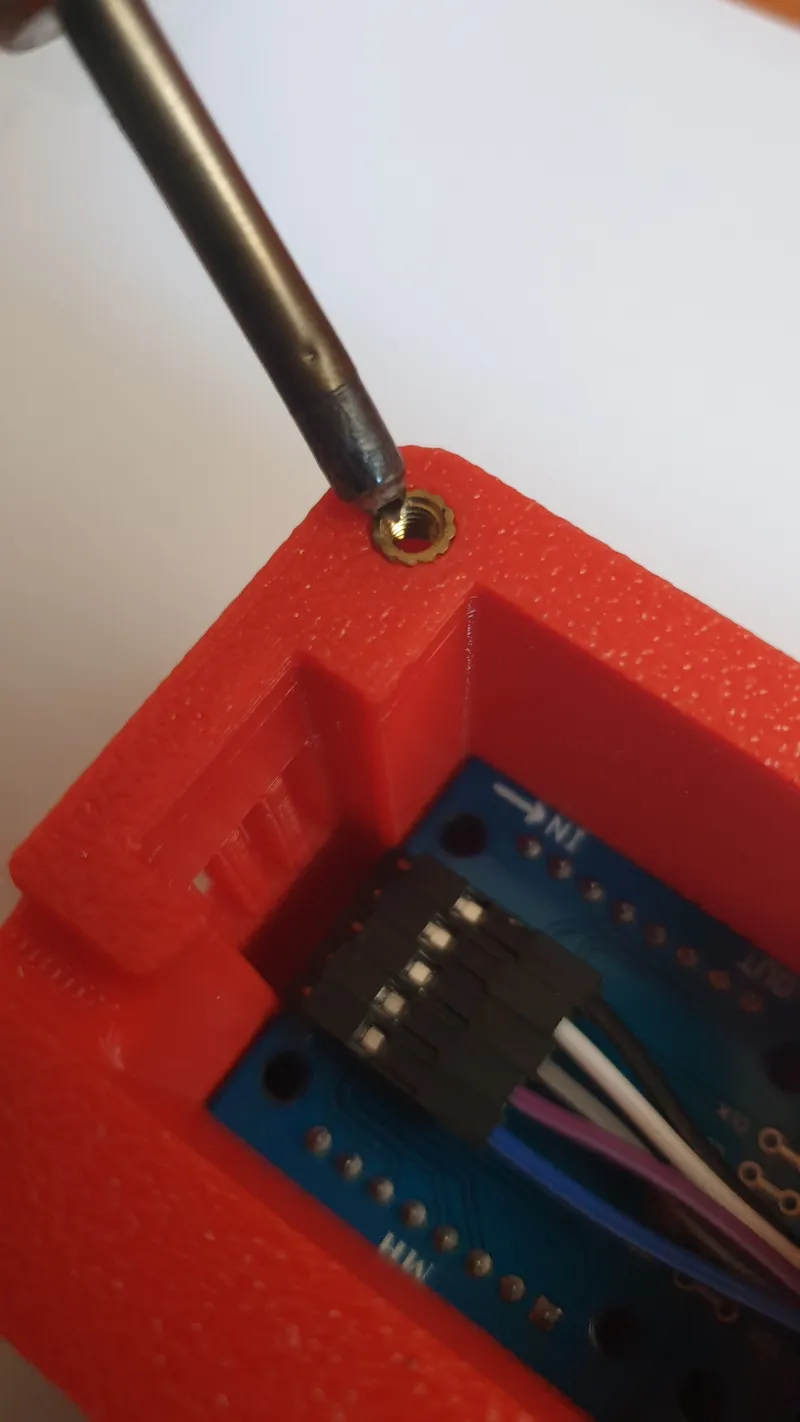

Hacen falta cuatro insertos para tornillos M3 y cuatro tornillos. Four M3 screw inserts and four screws are required.
