Profiness PV Profil Stecker/Kabel/Kabelrohr Management Clips

Kabelmanagementsystem, MC4 Stecker Halteclips für ein perfektes und vor allem Induktionsarmes verlegen der PV-Modulverkabelung auf dem Dach. Das gefrickle mit Kabelbindern und “Schlaufenlegerrei” hat damit ein Ende.

Zu sehen hier: Meine Anlage DIY 18kWp DEYE 12K 3D-Druck – Stell dein Batterie/Powerwall/PV Projekt vor – Akkudoktor Forum

Gerne einen Kommentar im Forum hinterlassen mit Bildern euerer Umsetzung !

Die Teile sollten in UV-Stabilem Material gedruckt werden. In meinem Fall habe ich mich für ASA entschieden. Die Teile werden voll gedruckt, jedoch nicht mit 100% Infill, sondern mit einer hohen Anzahl an Perimetern (Wänden) um in Belastungsrichtung die höchstmögliche Belastbarkeit zu erhalten.

Falls die anderen Teile auch von Interesse sind, einfach kurz anschreiben. Fragen zur PV- Anlage bitte im Forum stellen (link oben)

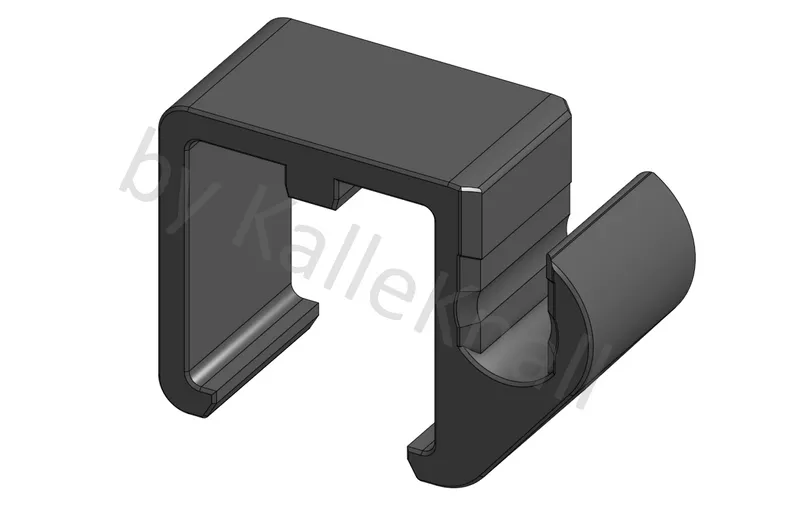

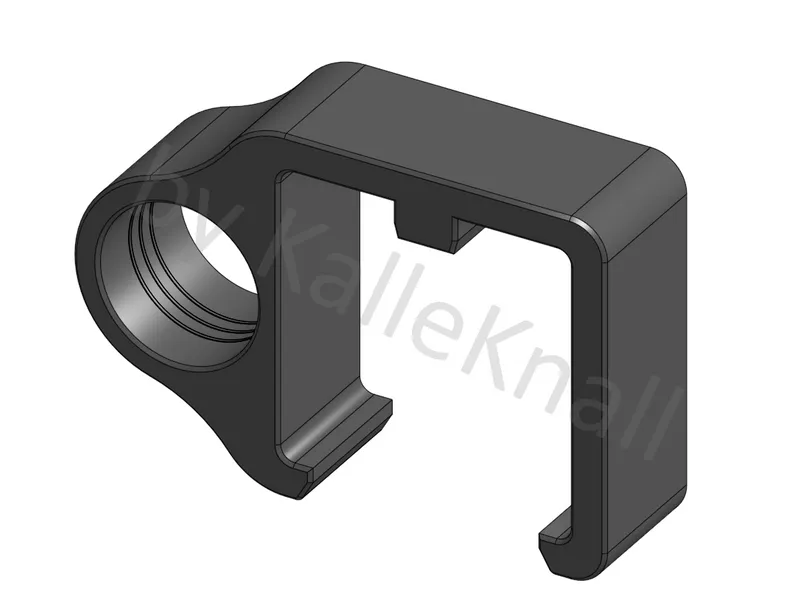

Die Clips:

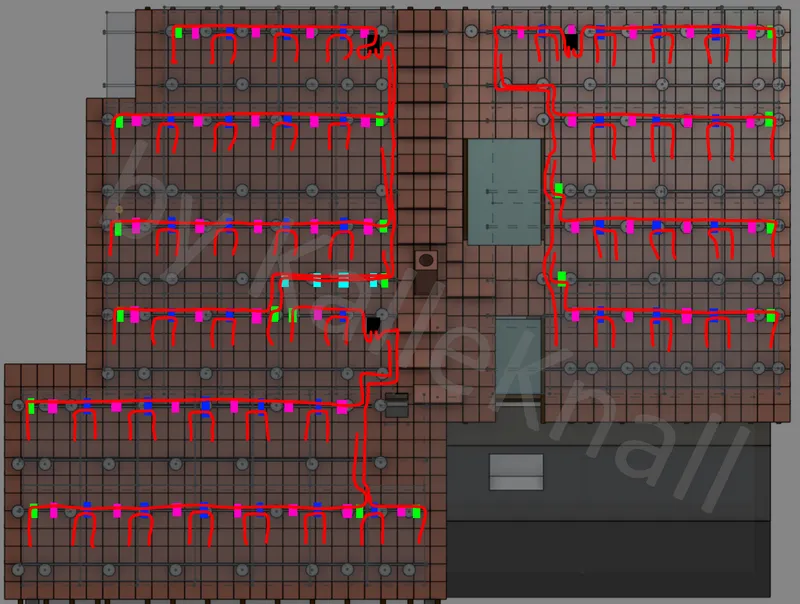

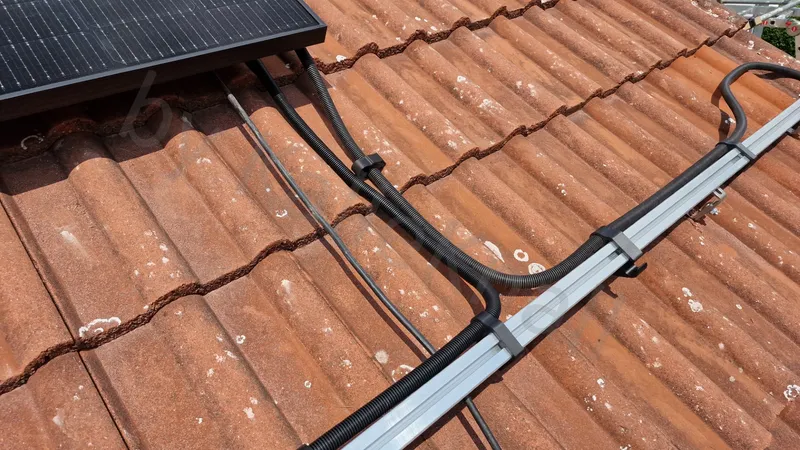

Induktionsarme verlegen (gefordert !):

grün = PV MC4 Halter

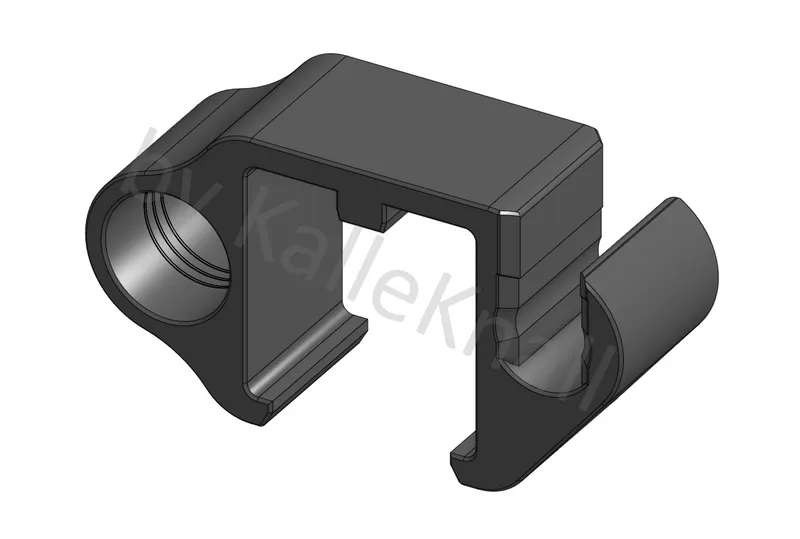

blau = PV MC4 und Rohrhalter

pink = PV Rohrhalter

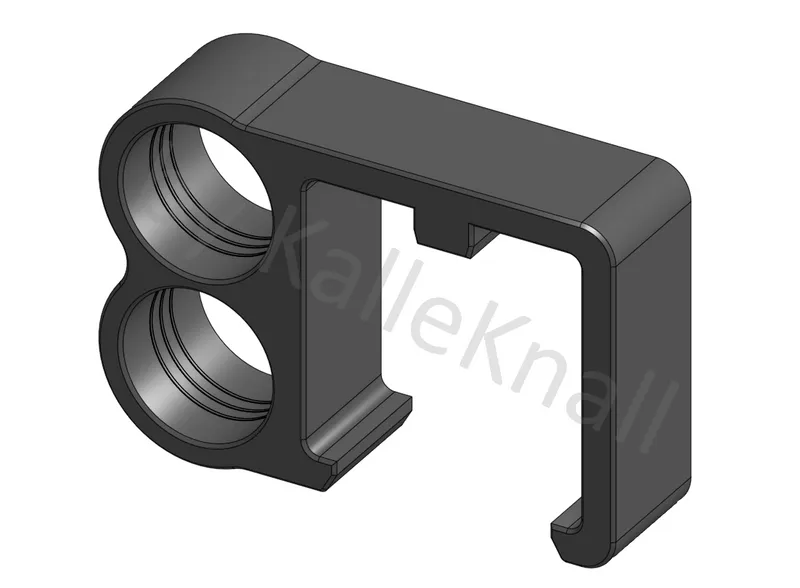

hellblau = PV Rohrhalter doppelt

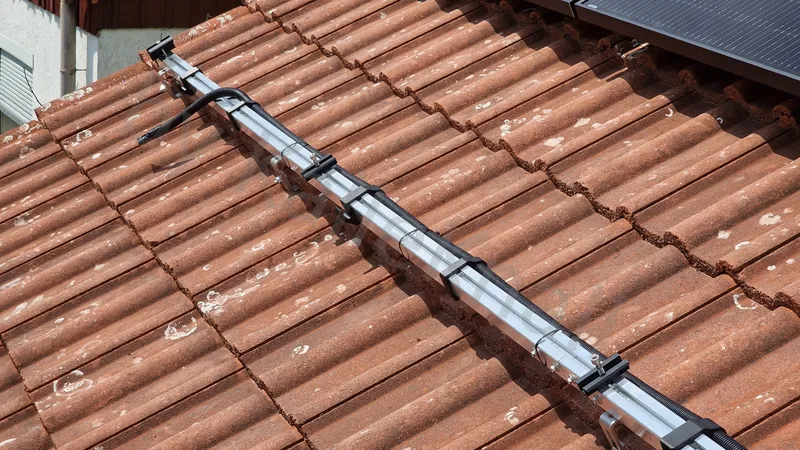

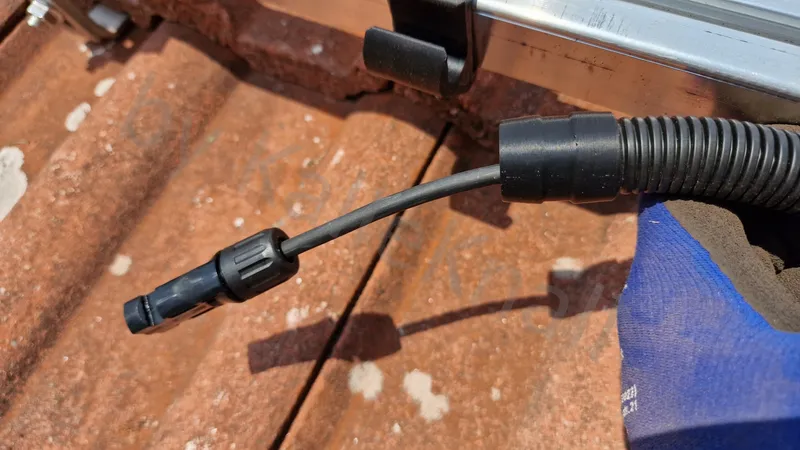

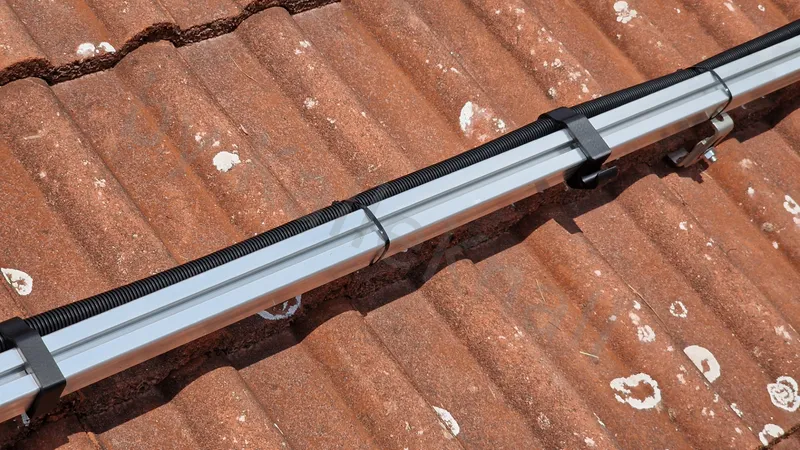

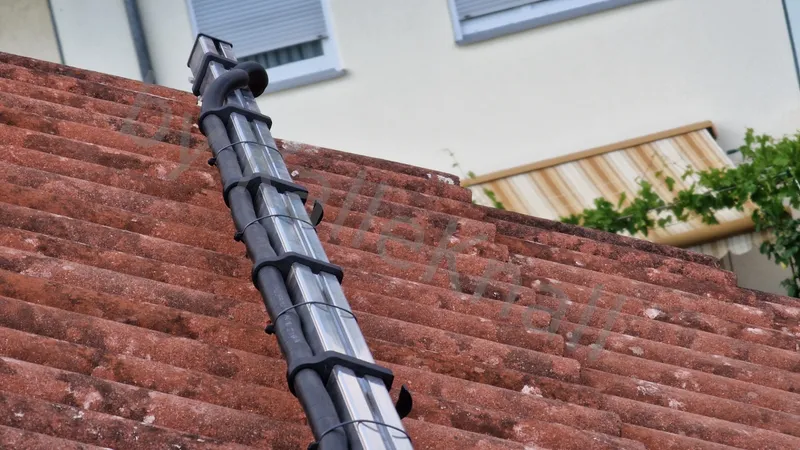

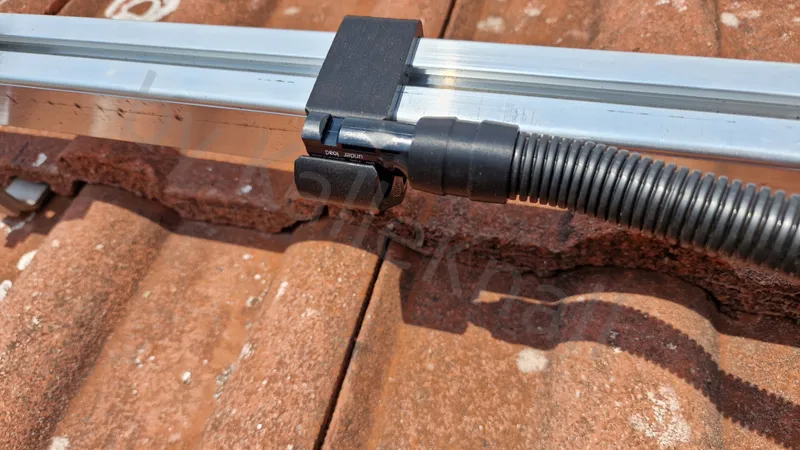

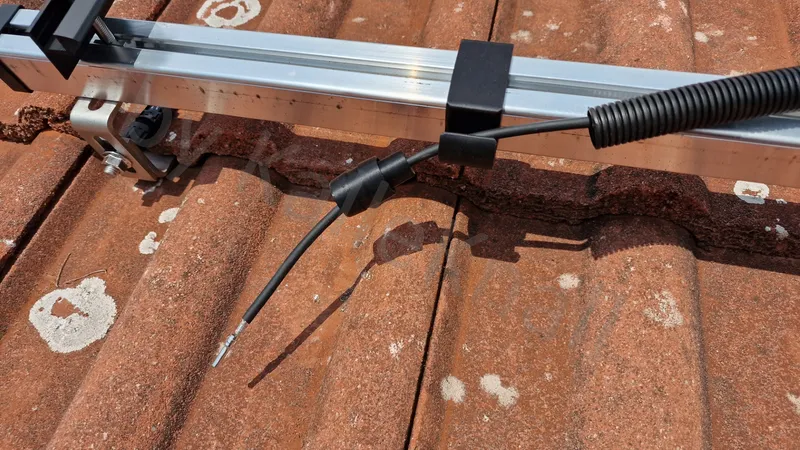

weitere Bilder:
