Mi recinto Lack 645 mm : desplazamiento de PSU en mi Prusa MK3S+

Una vez impresos todos los soportes del cerramiento de 645 mm para mi prusa y siguiendo los consejos que aconsejaban el sacar la fuente PSU fuera del cerramiento para preservar su vida útil me puse a buscar un modelo que se ajustar a mis necesidades. Finalmente coloque mi PSU en la esquina trasera izquierda.

El modelo que más me gusto fue el de Yosuke, que además era compatible con las patas silenciadoras que habia colocado en mi prusa MK3S+: https://www.printables.com/es/model/59135-snap-on-squash-ball-foot-for-prusa-i3

Como tenia claro que quería colocar unos ventiladores dentro de mi cerramiento modifiqué la propuesta de Yosuke para poder colocar un detector de humedad y temperatura AM2320 y además hice camas para colocar tuercas en las sujeciones horizontales. Los tornillos necesarios para su montaje son los de sujeción de la PSU.

Una vez sustituida la PSU por mi estructura adicional modificada me dispuse a buscar un modelo de soporte para colocarla en el exterior de mi cerramiento y me decidí por el modelo de Czargb, ya que mi PSU es el modelo negro. Partiendo del modelo de Czargb cambié el embellecedor superior y también la horquilla de sujeción superior , haciendo que ajuste mucho mas la PSU. Para el montaje se emplean los tornillos existentes en la PSU.

Para su impresión use PETG negro al 10% de relleno giroide (estructura, caja sensor am2320  y embellecedor superior de PSU) y PETG blanco al 10% de relleno giroide (soporte exterior PSU y horquilla sujeción superior PSU).

MATERIALES AUXILIARES

• 2 tuercas normales M4 para sujeción horizontal de la estructura adicional a la estructurar de mi prusa

• 1 insertable roscado de M4 x 4 mm de espesor para colocar en la sujeción del sensor en la estructura adicional

• 1 tornillo de carpintero con cabeza avellanada de 4,3 x 30 mm para fijar la horquilla superior de la PSU

• 1 tornillo de carpintero con cabeza avellanada de 5 x 30 mm para fijar el soporte de la PSU

• 1 tornillo de carpintero con cabeza avellanada de 3 x 15 mm para fijar el soporte de la PSU lateralmente

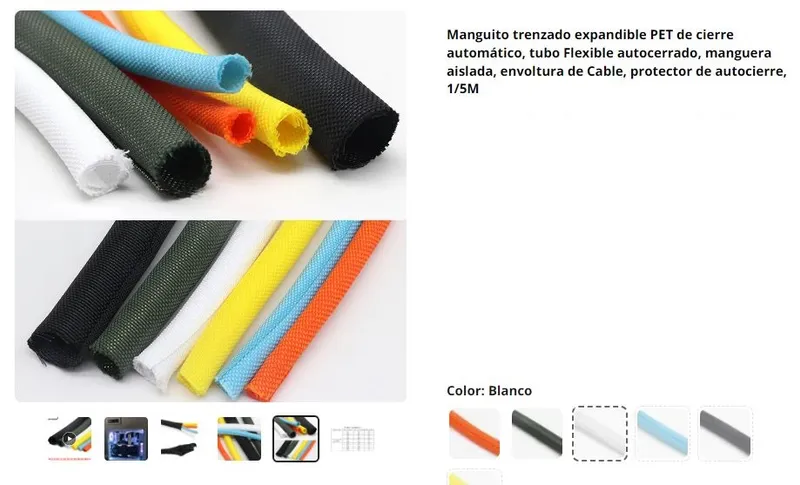

• manguito trenzado expansible PET de  12 mm de color negro para proteger los cables desde la caja Einsy de mi prusa a la PSU externa.

Espero que te guste y si es asi dale al like. Cualquier duda no dudes en consultar.

Salud y buena impresión !!!!

ESTRUCTURA SUSTITUCIÓN PSU:

• permite atornillar en ella un soporte que he hecho para un sensor de temperatura y humedad AM2320
• para asegurar la rigidez de unión de la estructura he añadido dos huecos para colocar tuercas normales en lugar de insertables, creando asi una mayor superficie de tracción en las fijaciones horizontales de la estructura adicional a la estructura de mi Prusa

SOPORTE PSU EXTERIOR:

• modificación del embellecedor superior para dejar menos hueco visible
• modificación de la horquilla superior haciéndola que ajuste más al embellecedor superior
