Aperolino "MK II" // *complete Rework*

01.09.2025: Danke @GBorni von Makerworld für das Erstellen des gif deines fertigen Aperolinos in Aktion! Das zeigt doch sehr gut allen wie simple es dann abläuft!

11.11.2024: Stößelaufnahme mit kleinerem Durchmesser von -0,15mm für das Dichtungsgummi hinzugefügt, dass auch leicht dünnere Dichtungen passen!

14.07.2024: STEP Dateien hinzugefügt :)!

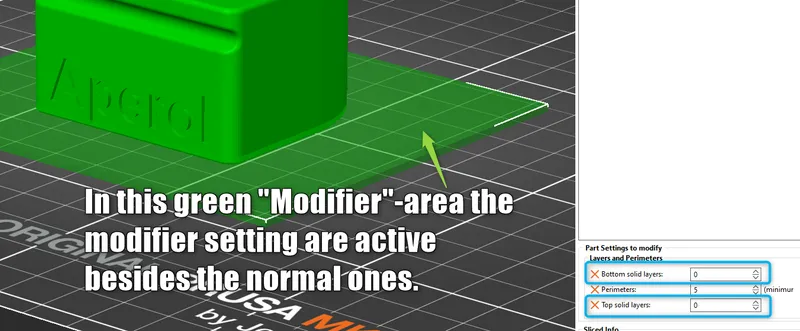

→ (Prusa Slicer) Die Funktion um nur die Layer direkt am Boden nicht zu Drucken heist “Modifier” - Link Prusa Knowledge

17.11.2023:

• (Beine V101) Minimale Anpassungen an den Beinen damit weniger Supports notwendig sind. Danke für deine Idee zur Optimierung @BjornWiegel_1229320.

Update 26.10.23:

Hinweis: Die von den Beinelementen ins Gehäuse-Oberteil übergehenden Phasen und Rundungen der Kanten sind jetzt alle exakt genau passend =).

Weitere enthaltene Optimierung an Gehäuse Oberteil V60

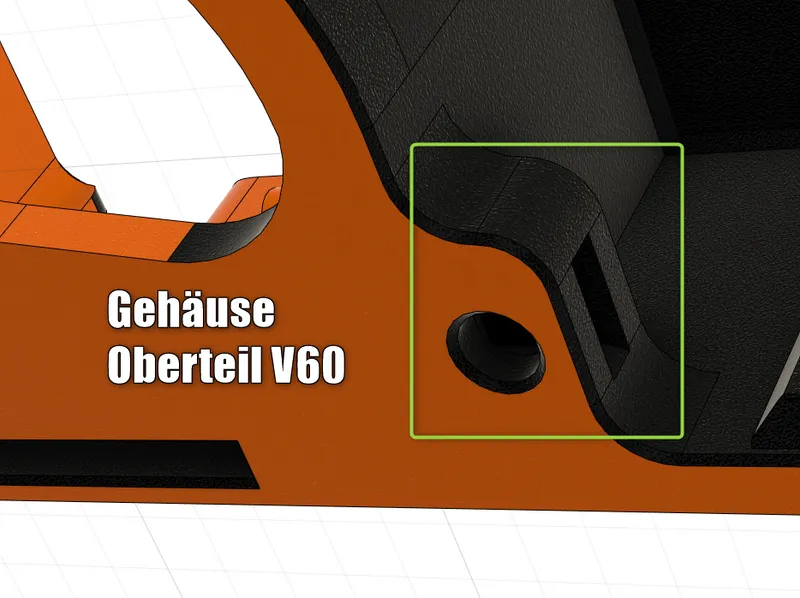

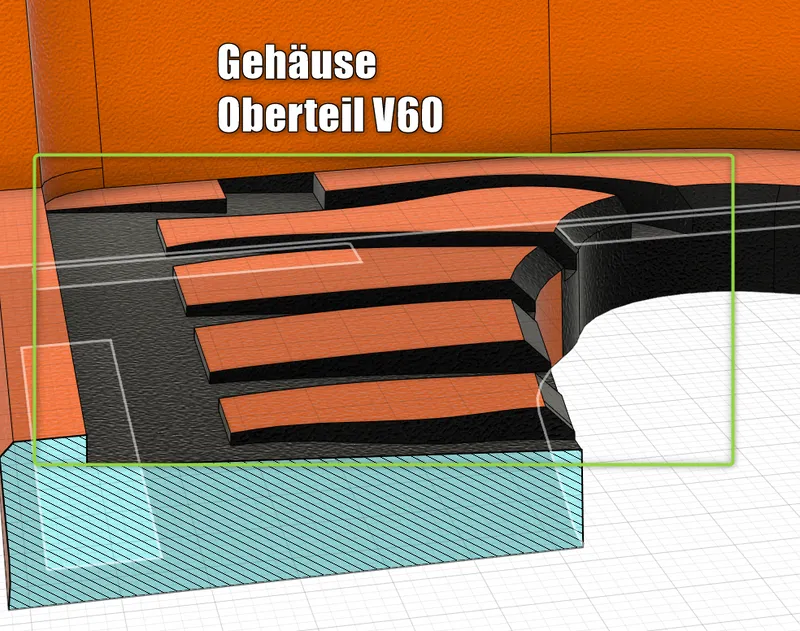

• Geneigte Ablaufrinnen in Auflagefläche des Ventilblocks eingefügt. Ziel: Mögliche Leckage sicher und gezielt in Mischrinne leiten.



• Mutteraufnahmen für Befestigung der Beinelemente sind jetzt ebenfalls seitlich eingesteckt - Danke für das Feedback @SKREY.



Enthaltene Optimierung an Gehäuse Beine V99:

• Position der Nuten leicht optimiert. (weiterhin kompatibel aber sollte jetzt bisschen leichter steckbar sein)

_____________________

Update 12.10.23: Todo “Alternativer Drücker” hochgeladen - uneingeschränkt kompatibel.                                        Hinweis: Habe einen separaten Ordner für Drückervarianten angelegt.

_____________________

Meine Todos / Offene Themen/ Erweiterungen für "MK II" (24.09.2023):

• Vorlage für Aperolino-Schnittstelle (3 Löcher an Seitenfläche)

• Ventilblock für Prosecco Flaschen mit Korken

• Entwurf Prototyp für Ventilblock mit Innen-Gewinde zum Einschrauben

• (DONE)Alternativer Drücker mit noch simplerem Design - (Lochabstand von 27,4mm an Mischrinne bleibt gleich - dh. Mischrinne muss nicht neu gedruckt werden)

  • Gerne darf hier jeder noch andere Drücker entwerfen.

    • Info dazu: M4 Löcher im Abstand von 27,4mm

____________________________________

Guten Tag zusammen,

Danke an @Luisendineering für diese coole Idee! Hatte deine Version einem Freund zum Einzug geschenkt und dann ging es los, dass ich sehr viele Ideen hatte und auch Bock mal wieder im CAD zu spielen.

Folgende “nicht 3D-druck” Komponenten werden benötigt: (updated 25.09.24)

• M4 flache Vierkant Muttern (DIN 562) (8x) - Link zur ebay-suche: https://www.ebay.de/sch/i.html?_from=R40&_trksid=p2510209.m570.l1313&_nkw=DIN+562+M4&_sacat=0

• M4 Schrauben 12mm (6x) - z.B: https://www.amazon.de/dp/B0BKGVYV9R?psc=1&ref=ppx_yo2ov_dt_b_product_details - Auswahl C

• M4 Schrauben 8mm (2x)

• Dichtungen: z.B.: https://www.amazon.de/dp/B094ZHJ45K?ref=ppx_yo2ov_dt_b_product_details&th=1 (Hinweis: real mitm Messschieber gemessen sind die eher 2,2-2,3mm - Deswegen spreche ich von 2,2)

  • (3 Stk.) Durchmesser = 14mm x (Dicke =)2,2mm

  • (2 Stk.) 16mm x2,2mm

  • (7 Stk.) 18mm x2,2mm

• Kunstoffschlauch 8x 1,5mm https://toom.de/p/schlauch-transparent-8-mm/4206939 (1m reicht für alle 3 Ventile)

Folgende “3D-druck” Komponenten werden aus separatem Post von mir benötigt:

• Klemme nach benötigter Größe aus diesem Remix https://www.printables.com/de/model/576362-clamp-with-feather-m16-screw-for-aperolino-mkii-si

• Neue Ventilblöcke in meinem Profil: Aperol - Prosecco - Wasser

  • https://www.printables.com/de/model/575534-aperolino-upgrade-ventilblock-wasser-glasflasche-m

  • https://www.printables.com/de/model/568794-aperolino-upgrade-ventilblock-aperol-mit-leckage-a

  • https://www.printables.com/de/model/566549-aperolino-upgrade-ventilblock-prosecco-schraubflas

Hinweise zum Druck:

• PETG - 20-40% infill

• Organic Supports manchmal benötigt.

• 0,4 mm Nozzle - 0,2mm Layer Height

Zusammenbau wie folgt:

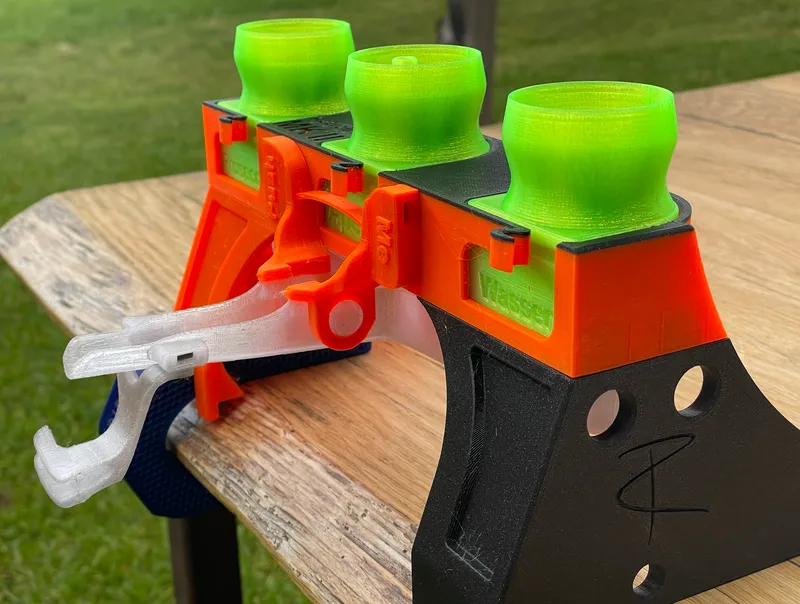

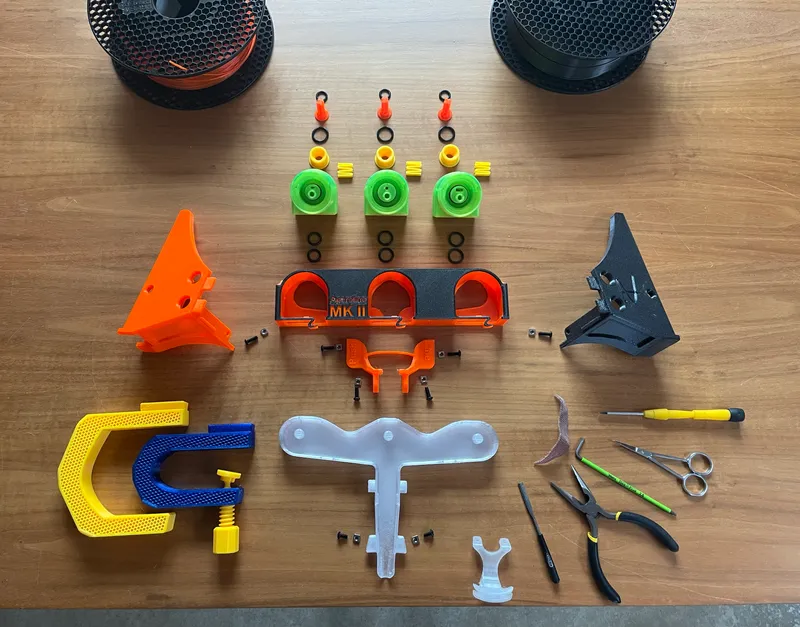

Anbei mal alle Teile in einer Art Explosionszeichnung auf dem Tisch aufgelegt. Es sind auch die von mir benötigten Tools mit abgebildet.

1. Zusammenstecken des Gehäuses - Es ist nicht schlecht die Stecker an den Beinen leicht abzufeilen damit diese schön clean sind und keine Support Reste mehr dran sind.

2. Auch die runden Drehachsen an der Mischrinne sollte schön glatt sein damit diese sich nachher sanft drehen kann.

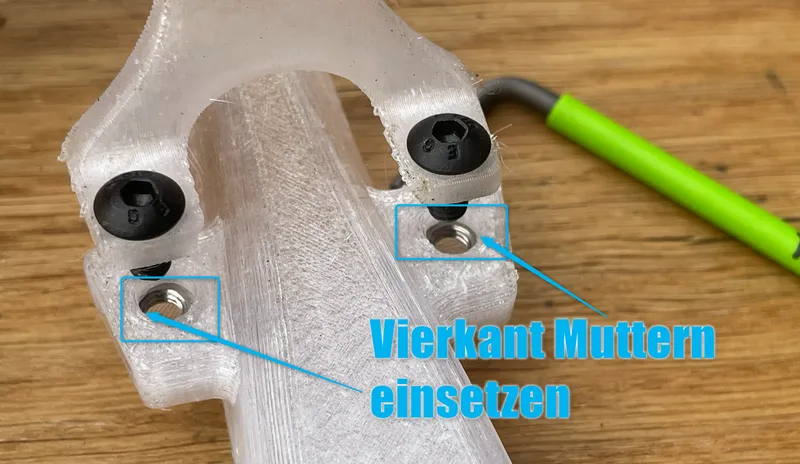

3. Einseitige Montage des Mischrinnehalters an der Gehäuseoberseite



4. Das Einstecken der Beine an die Gehäuseoberseite mit leichtem Wackeln sollte schon zu einem guten Halten der Beine führen.

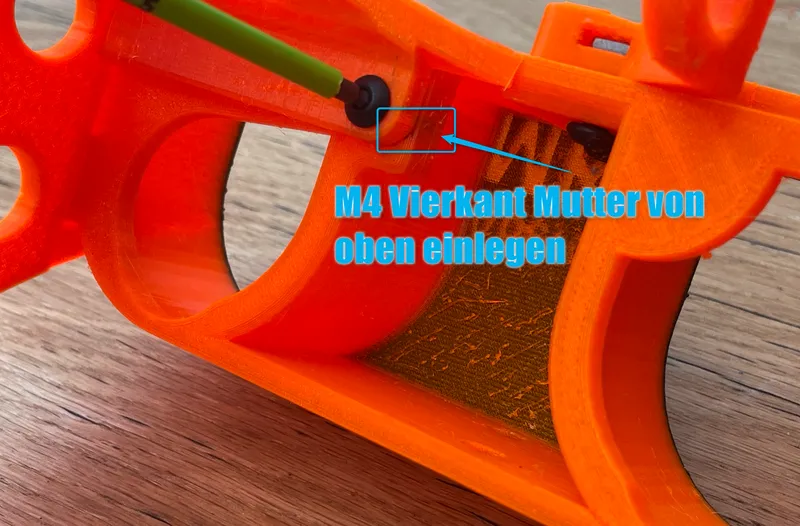

5. Finale Montage der Beine an Gehäuse Oberseite - Hierzu werden links und rechts 2 Vierkantmuttern in die Gehäuse Oberseite eingelegt und dann von unten mit einer M4 Schraube angezogen. (Tipp: Die Muttern mit ein wenig SekundenKleber benetzen damit sie auch nach einer Demontage (z.B. für Transport im Rucksack) nicht mehr raus fällt.)

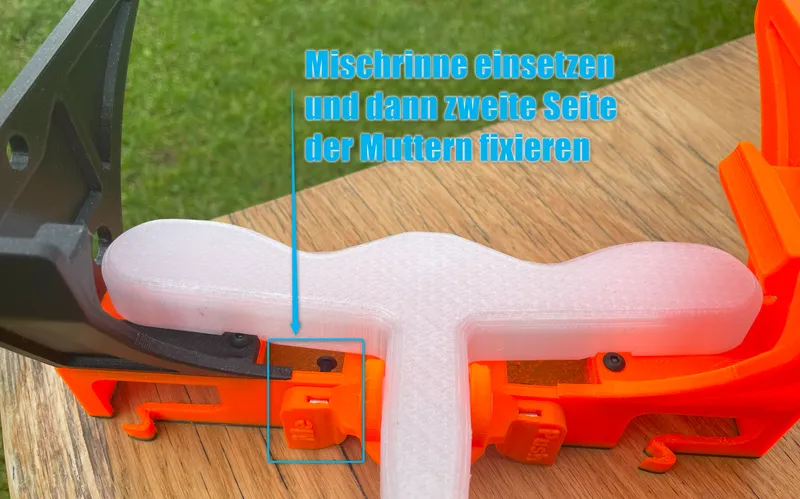

6. Das Mischrinnengelenk ist nur auf einer Seite fixiert und kann leicht gebogen werden um die Mischrinne einzusetzen. Danach werden die Schrauben auf der anderen Seite leicht des Gelenks angezogen.
   Hinweis: Leichtgängigkeit der Rinne checken - Gehäuse dazu normal hinstellen - Die Rinne sollte sich von alleine immer wieder nach unten bewegen dh. nicht in der gedrückten Position festhängen - außer ihr habt einfach sehr viel und schnellen Bedarf an einer Spritz Erfrischung ;D!



7. Drücker an Rinne montieren:

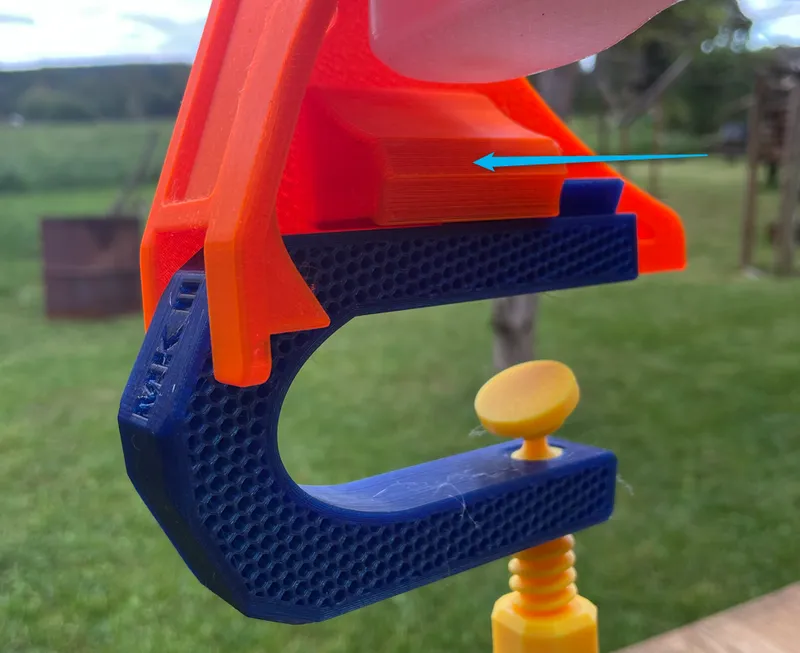

8. Klemme mit Nut einsetzen und Aperolino danach einfach mal am Tisch fest machen :) - Klemme NICHT anziehen wie eine aus Metall - das hält sie vmtl nicht aus!



9. Ventilblöcke wie folgt zusammenbauen:

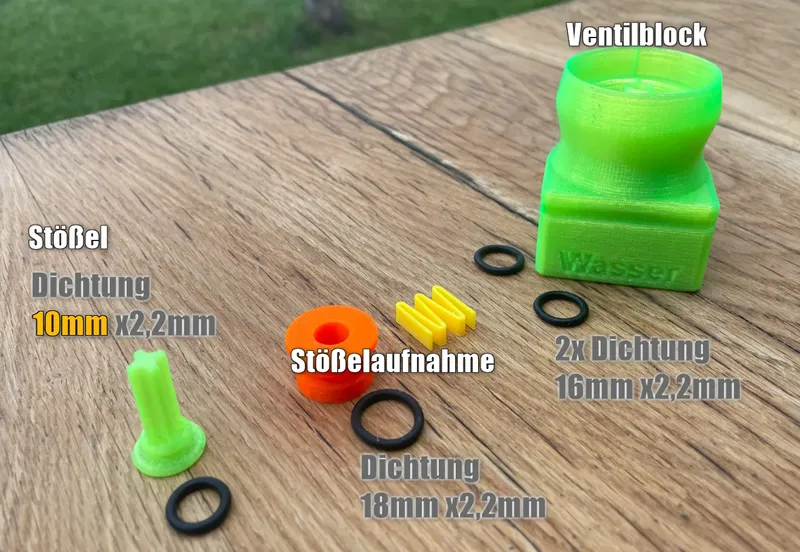

Thx @jeremino_jg_74446 für Hinweis mit den 10mm für den Stößel!

Hinweis #1: Dichtung für Aperol & Prosecco 18mmx2,2mm. Es sind die Dichtungen mit 2,4mm von Amazon jedoch fallen die kleiner aus - habe hier 2,2 - 2,3mm mit dem Messchieber gemessen.

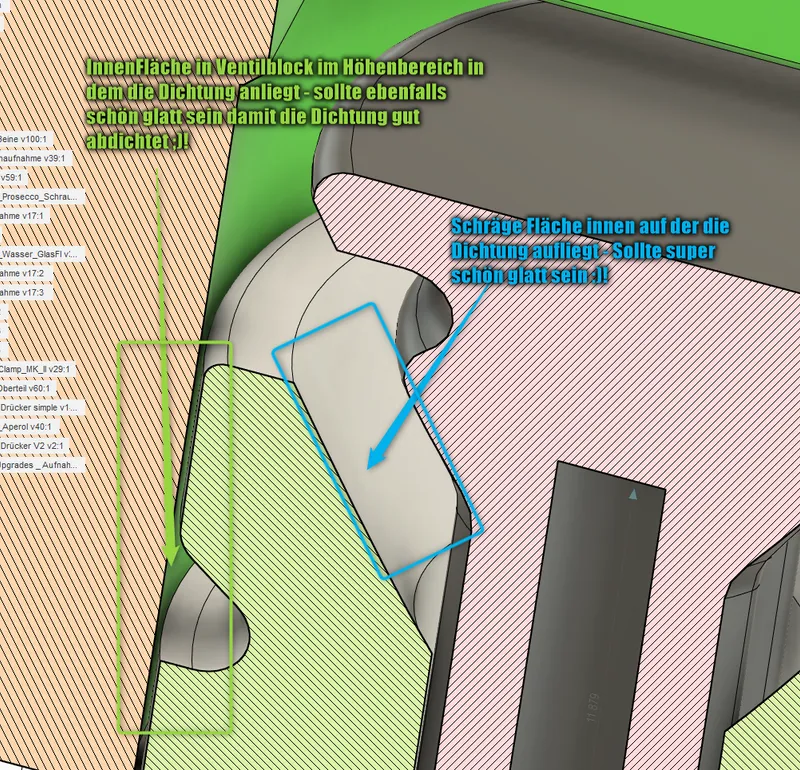

Hinweis #2 “Leckagevermeidung”: Die Dichtfläche der Stößeldichtung sowie die Dichtfläche an der Innenbohrung unten im Ventilblock sollte fein geschliffen werden (ein 180er Schleifpapier funktioniert). Rauheiten dichtet der Gummi nicht wirklich gut ab, da zu wenig Anpressdruck bei einem zu harten Gummi vorliegt.

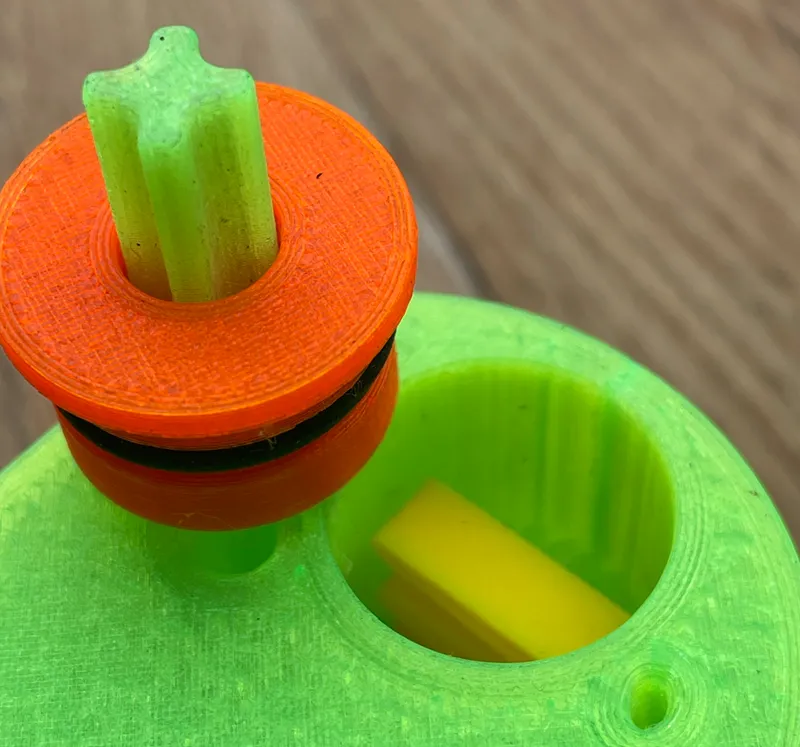

10. Erst Feder rein dann Stößel mit Stößelaufnahme am besten eindrehen (=drehen & drücken) nicht nur senkrecht drücken ;).

Hinweis: Die Schläuche werden auf die geriffelten Stutzen der Ventilblöcke aufgedreht - Diese werden benötigt um Luft ganz oben in die Flasche zu bringen und somit ein gleichmäßiges Entleeren der Flüssigkeit sicherzustellen! Wichtig Schläuche müssen bis gaaanz noch oben in die Flasche reichen, damit diese bei voller umgedrehter Flasche in der Luftblase hängen.

Fertig :)

Hinweis: Um die feinen Fäden loszubekommen am Besten schnell mit dem Heisluftfön bei 250 Grad Celsius einmal drüber! - Hab ich noch nicht gemacht ;)

Optimierungen in Version MK/II:

• Wackelfrei mit Klemme
• Fast “Tropffrei”, da mögliche Leckage der Ventilblöcke durch Formgebung des Gehäuseoberteils komplett in Mischrinne geleitet und damit abgefangen werden soll
  • Keine Garantie für eine 100% Tropffreiheit  ;p - Wenn die Mischrinne durch minimales Tropfen der Ventile irgendwann voll ist und diese überlauft dann trinkst du zu langsam ;D
• Modulares Gehäuse nimmt weniger Platz ein wenn man den Aperolino mal verstaut und lässt coolere Design Optionen zu.
• (Design) Keine sichtbaren Schrauben / Verbindungen mit versteckten eingesteckten vierkant Muttern umgestaltet
• Abstand der Ventilblockaufnahmen erhöht damit die Flaschen sich nicht berühren (sogar für 1l Aperol-Falsche)
• Druckpunkt an Mischrinne zur Aktivierung der Ventile wird eher nach unten und an Wein/Sektglas ausgerichtet ausgelegt.

(Community-Spezial) An der Seite der Gehäuse Beine habe ich eine Schnittstelle in Form der “3-Bohrungen” für Erweiterungen der Community vorgesehen. z.B.: “Orangenstreifen-Halter”, Eiswürfelrutsche, Sektglashalter, …. usw. Ich stelle hierzu noch ein Template online!

Ich freue mich auf eure Ideen und Remixe :)!

_EN__

Optimizations in Version MK/II:

• Wobble-free with clamp
• Almost "drip-free", since possible leakage of the valve blocks by shaping the upper part of the housing should be completely directed into the mixing trough and thus intercepted.
  • No guarantee for a 100% drip-free ;p - If the mixing trough is full at some point due to minimal dripping of the valves and this overflows then you drink too slowly ;D
• Modular housing takes up less space when stowing the Aperolino and allows for cooler design options.
• (Design) No visible screws / connections redesigned with hidden inserted square nuts
  Distance of the valve block receptacles increased so that the bottles do not touch each other (even for 1l Aperol bottles)
• Pressure point on mixing chute to activate the valves is designed more downward and aligned with wine/champagne glass.

(Community special) On the side of the housing legs I have provided an interface in the form of the "3 holes" for community extensions. eg: "orange strip holder", ice cube chute, champagne glass holder, .... etc. I still put a template online for this!
