Elegoo Neptune 4/4PRO Cable Chain
Description
PDFI prefer print with PETG filament.

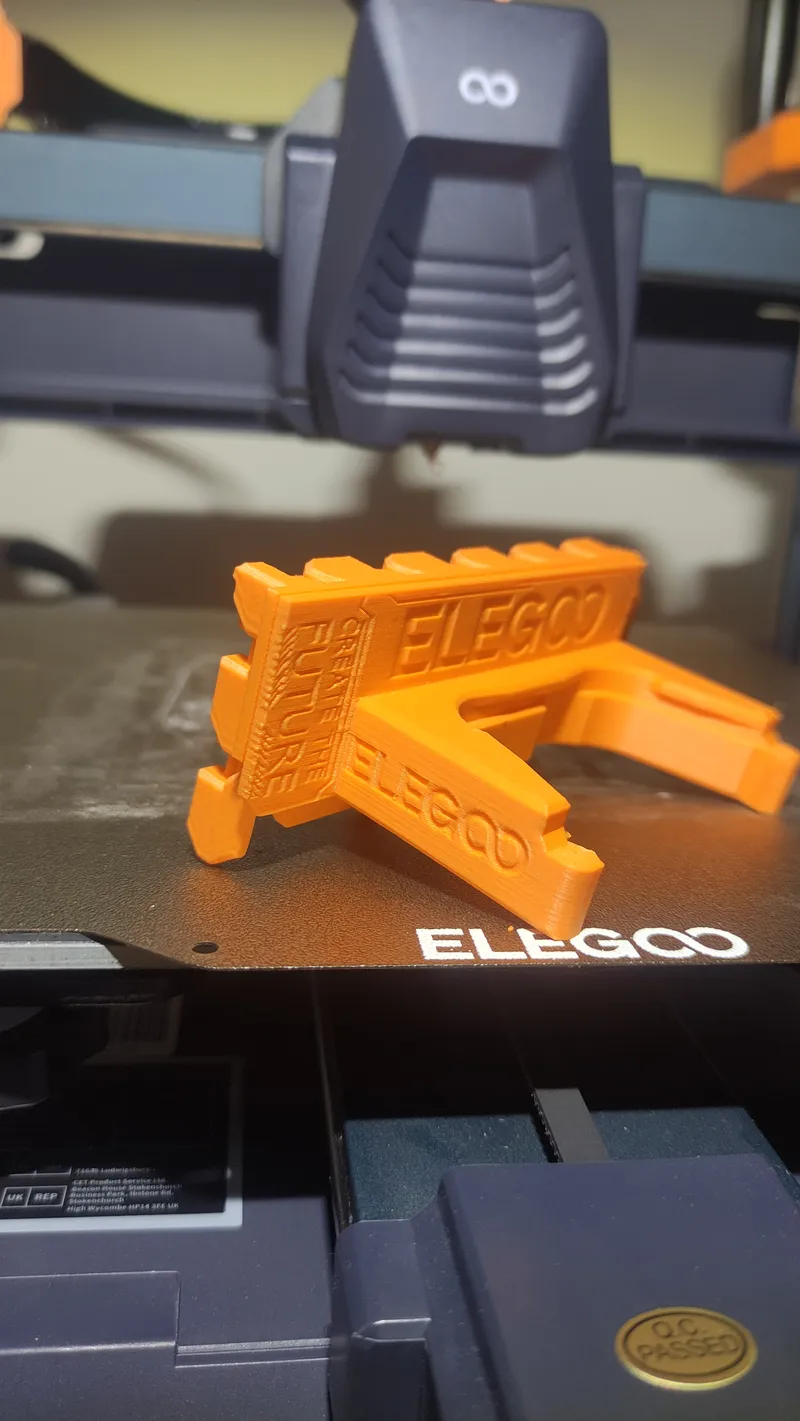

Z mount connection
Z mount slepení
Glue the two parts of the Z mount. The top edge must be lined up. Alternatively, you can sand it. To fit perfectly. Please use plenty of glue !
Slepte obě části držáku Z. Horní hrana musí být zarovnaná. Případně ji můžete obrousit. Aby dokonale seděla. Použijte velké množství lepidla !
Power stretching solution
Natahování řetezu
Use tightening tape
Použijte stahovací pásku
Cable change axis
Změna osy kabelu
If you can't bend the cable perfectly you don't have to use Clip here like I did.
Pokud nemůžete kabel dokonale ohnout, nemusíte zde používat klip, jako jsem to udělal já.

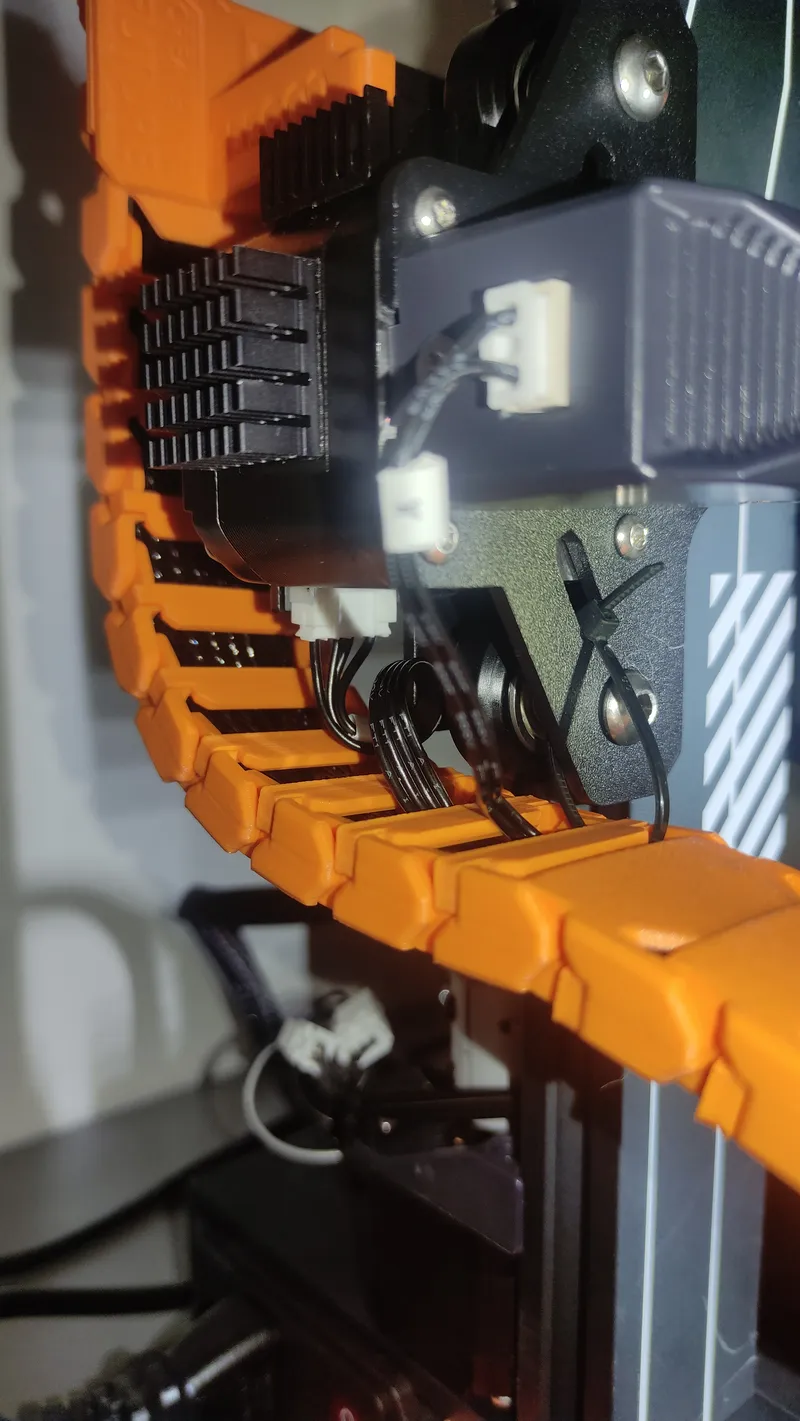

Extruder cable
Kabel extruderu
Remove the original cable holder and use the same screws to add the printed model.
Tighten the screws gently !
Odstraňte původní držák kabelu a pomocí stejných šroubů přidejte tištěný model.
Šrouby utáhněte opatrně !

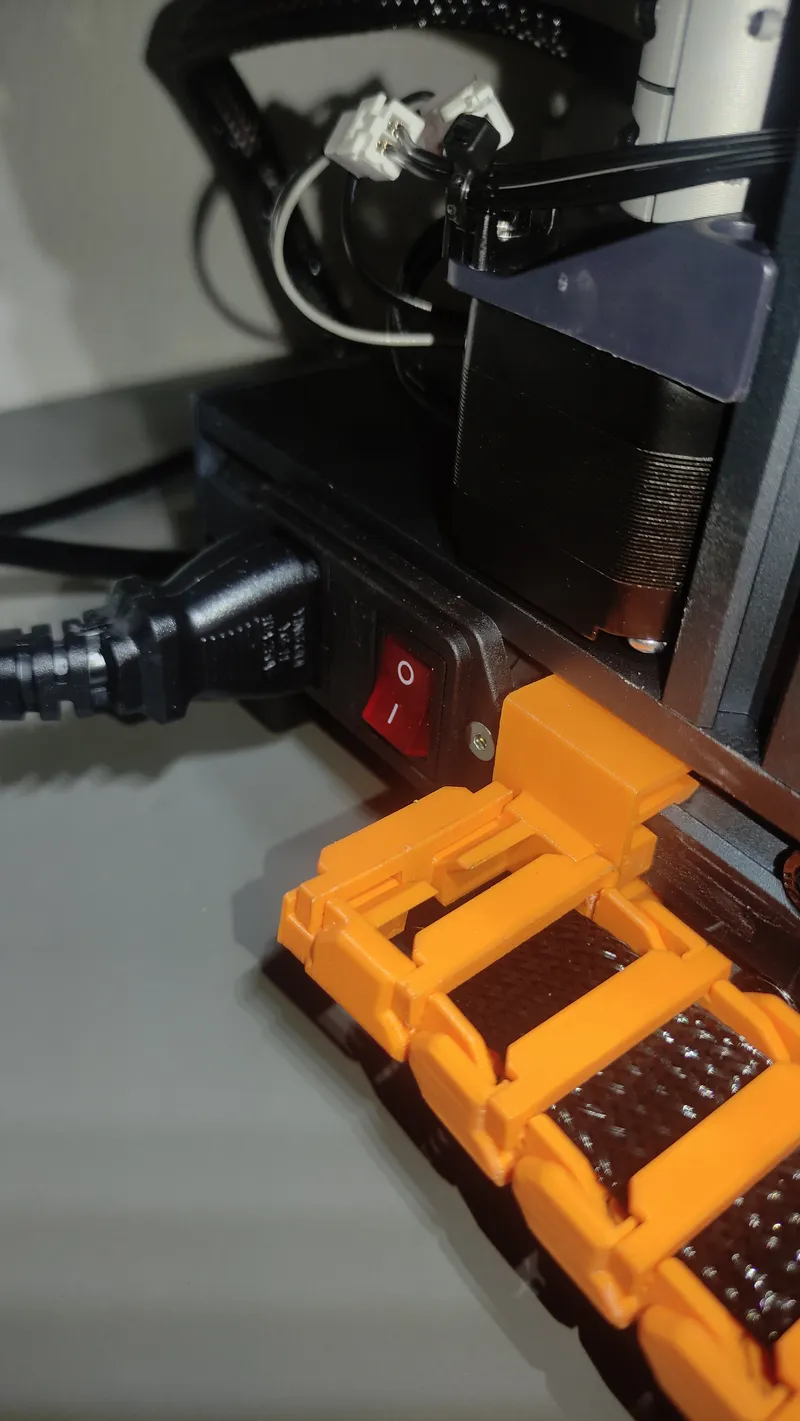

Base assembly
Moztáž základny
- INSERT THE LOWER PART INTO THE TRACK (BOTH BEAKS)(SLIGHT PRESSURE ON THE UPPER BEAK)
- PUSH THE UPPER PART INTO THE GROOVE (IN CASE IT DOESN'T WORK PRESS THEM TOGETHER AND INSIDE THE GROOVE).
This model reduces the twisting of the cable to the sides.
- VLOŽTE SPODNÍ ČÁST DO DRÁHY (OBA ZOBÁKY) (MÍRNÝ TLAK NA HORNÍ ZOBÁK).
- ZATLAČTE HORNÍ ČÁST DO DRÁŽKY (V PŘÍPADĚ, ŽE TO NEPŮJDE, PŘITLAČTE JE K SOBĚ A DOVNITŘ DRÁŽKY).
Tento model snižuje kroucení kabelu do stran.
Tags
Model origin
The author remixed this model.
Differences of the remix compared to the original
CZ:
Lehce předělaný model z Elegoo Neptune 3/3PRO Cable Chain.
- Zvýšení 90deg_extruder - kvůli větrákům
- Vylepšené Clips and Chain
- Nový design Zmount + lepší uchycení řetězu
- Vylepšený Base klip - Šimon Condorik - https://www.printables.com/cs/model/532197-cable-chain-for-elegoo-neptune-3-pro
- Přidaný držák kabelu - original: Kosmos - https://www.printables.com/cs/@MarkusLiden_1023540
EN:
Slightly redesigned model from Elegoo Neptune 3/3PRO Cable Chain.
- Increase 90deg_extruder - due to fans
- Improved Clips and Chain
- New Zmount design + better chain attachment
- Improved Base clip - Šimon Condorik - https://www.printables.com/cs/model/532197-cable-chain-for-elegoo-neptune-3-pro
- Added cable holder - original: Kosmos - https://www.printables.com/cs/@MarkusLiden_1023540
