Dual Z MGN12H **SHK PRO**(base tevo tarantula pro)

Salut la commu' ✌

Voici une solution de montage de l'axe Z sur paliers MGN12H.

Comprend un montage pour convertir en double Z. Comprend également un support pour décaler le end-stop de l'axe Z !

Pièces conçues de sorte à être résistante. Conçues également avec des tolérances de montage de l'ordre de 0,2mm. Maillages fins et précis. Montage facile ! Pas besoin de courroie de synchronisation, préférable de laisser une certaine liberté au tiges filetées.

Pour les impressions :

• Impressions avec supports pour les deux montages (gauche et droit)
• 4 murs pour du solide
• 35 pourcents de remplissage en mode giroide
• Peut ou pas de ventilo pour du solide une fois encore
• Préférez du PETG

Pour le montage prévoir :

• De raccourcir le profilé 20x20 des X de 10mm à la scie (pour ajuster au serrage du second palier)
• 8 vis M3x8-10 pour le montage des paliers
• Les 4 vis d'origine du moteur X
• Les 4 petites vis d'origine des end-stop a visser directement dans le plastique
• Le roulement et ça vis d'origine + écrou
• 2 vis M4 + 2 écrous en T M4 pour fixer le support end-stop Z
• 6 vis M3x10 + 6 écrous en T M3 pour monter les 2 montages sur le profilé des X (3 pour gauche et 3 droit)
• Un second moteur z
• Un driver
• Cable de branchement
• Un second écrou laiton
• De quoi fixer le second moteur
• Un second coupleur moteur
• Ajouter Z2 dans marlin

Instructions de montage :

1. préparation du terrain :

Monter vos rails avec les paliers sur les côtés du portique Z. 2 vis à chaque extrémités, 2 vis au centre.

Préparer les deux montants Z gauche et droite, avec les vis m3 et écrous en T en place, 3 par montant. Ainsi que le roulement de courroie X et les écrous laiton T8.

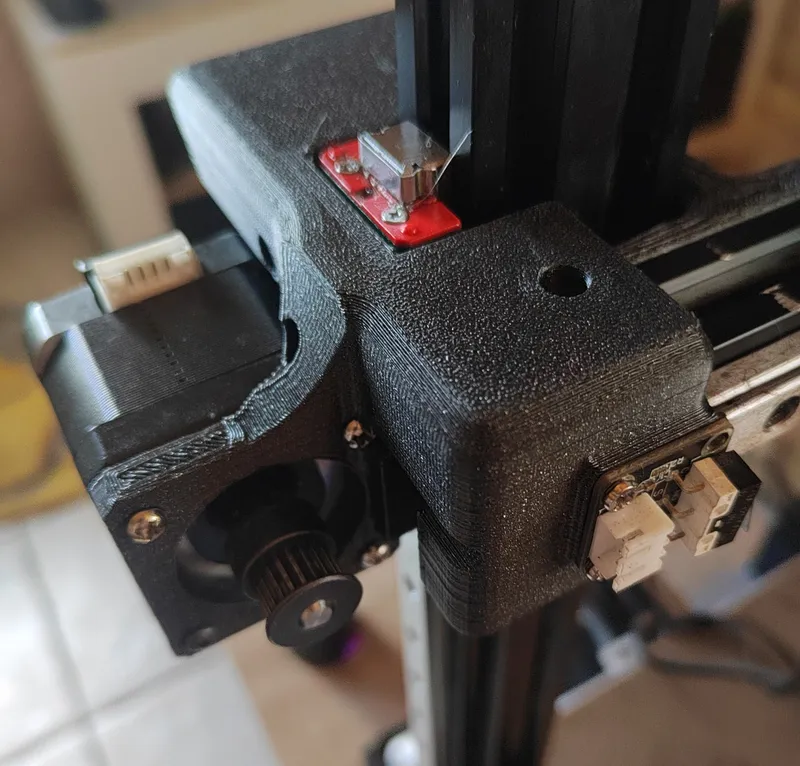

Emboîter les 2 montant sur le profilé des X. Brider celui de gauche, laisser libre celui de droite pour ajuster au serrage des paliers. Monter le endstop X sur le montant gauche.

Mettre en place les 2 moteurs Z et les brider.

Défaire le haut de la machine.

Préparer le endstop Z.

2. Mise en place de l'assemblage sur les paliers :

Enfiler le bras des X assemblé avec les deux montants par le haut.

Venir glisser le premier palier à l'emplacement prévu, et brider le !

Remonter le haut de la machine.

Brider le moteur X et le end-stop X

Venir faire la même manipulation du côté droit pour monter et brider le palier.

C'est à ce moment la que vous brider le montant de droit laissé libre auparavant.

Poser le bras Z complet sur 2 verres identique et venir mettre vos 2 tige fileté T8. (Exemple avec 1 verre)

Ajuster une nouvelle fois le bras sur les deux verres en tournant les coupleurs à la main. Retirer les deux verres.

Positionner votre endstop en Z et faite votre niveau. Jouer sur la position du end-stop comme vous voulez.

Voila, vous avez terminé 😎👌

Apprécier le résultat de votre dual Z !

Print test benchy

Petg PRUSA galaxy black

240 degrés

 Ep 0,2mm

Buse de 0,4mm 32 minutes

Une fois de plus, j'espère que le travail vous plaira 😎

Pensez aux petits likes, aux partages de vos créations et à vos commentaires positifs comme négatifs !!

 Et surtout, AMUSEZ VOUS 😜✌
