Aperolino MK2 // Ventilblock "Wasser Glasflasche" mit Leckage-Ablauf & Doppeldichtung

Print settings: (Updated 28.07.25)

• material: PETG
• Use 4x wall perimeters/layers
• Use 4x Top/bottom layers
  • … but →

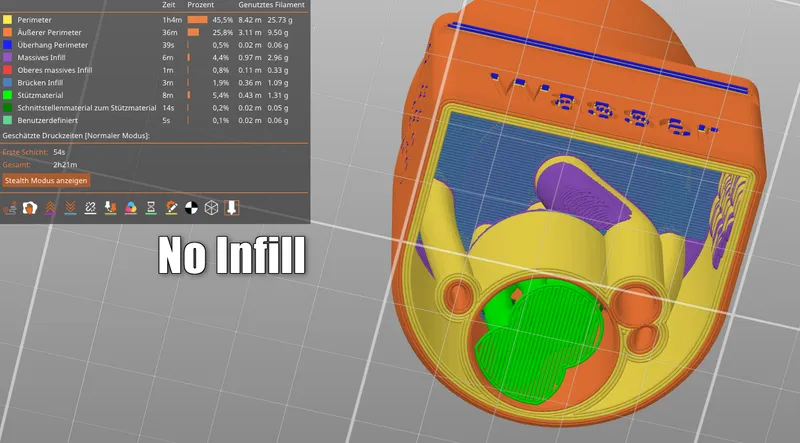

    • Modify for ZERO bottom layers - print it open on the bottom!
      • Fluid in the inside can flow out.
• Supports for ventile area - green →use print on supports for this area

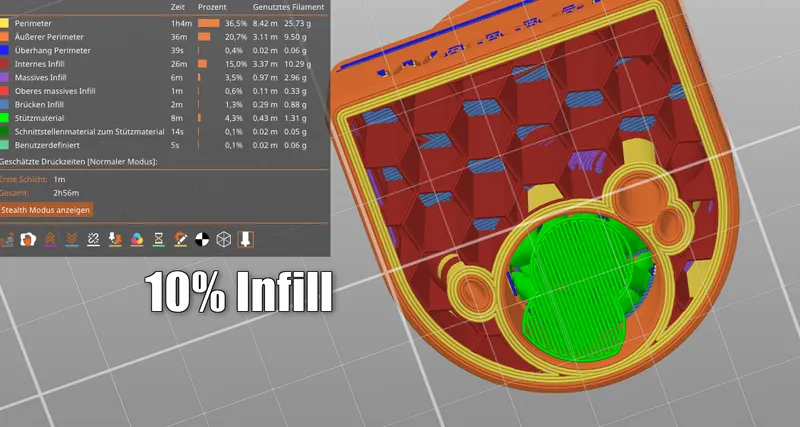

(optional) “less brindging”Use vertial open infill structure like "Honycomb" with 10%

_____________________________________________________________________

14.07.2024: STEP Dateien hinzugefügt :)!

Update 23.09.2023:

• Habe eine Beschriftung hinzugefügt mit Hinweis zu der benötigten Dichtung.

Update 12.09.2023: Es gab nochmal eine Live Versuch beim Grillen am Freitag und leider hab ich wieder einiges gesehen das noch verbessert werden muss. Lösung zu folgenden Themen …sind hier enthalten ;):

• Luftschlauch ist jetzt mit Wiederhacken Rippen gegen rausrutschen gesichert. Das ist echt wichtig sonst fließt hier im blödsten Falle alles komplett raus.
• Die Passung oberen Dichtung war zu knapp und es kam zu einem Defekt durch zu hohe Scherkräfte an der Dichtung. Toleranz ist aufgeweitet.
• Beschriftung “Wasser” oder H20 + CH202 := "H4CO2" ergänzt.

Update 08.09.2023: “Finaler Stand vor baldigen Release von Aperolino MK/II”

• Der Stecker für den Schlauch zur Entlüftung  habe ich verlängert (6mm statt 10mm) und leicht dicker (0,2mm) gemacht, damit der Schlauch sicherer hält.
• Entlüftungsbohrung über Mischrinne angeordnet um Tropfen aus Entlüftungsbohrung durch anfängliche Flüssigkeit bei Aufbau des Systems grundsätzlich zu verhindern.

In Ergänzung der genialen Idee des Aperolinos, meine nächste Weiterentwicklung und Optimierung des Ventilblocks für Glas-Wasserflaschen mit Schraubverschluss. Innendurchmesser Flaschenhals 16,9mm.

Upgrades:

• (Dichtung) Doppeldichtung eingefügt - Die 2 Dichtungen sind im Versatz angeordnet um den Toleranzbereich für eine Abdichtung zu erhöhen.
• (Dichtung)  Passung der Aufnahmen für die Dichtungen wurde auf 2,2mm Durchmesser verringert
• (Tropfen) Es wurde eine Art “Vase” um das Ventil hinzufügt der als Sammelvolumen dient. Hierin sind dann 2 Bohrungen durch den kompletten Ventilblock eingebracht um den Überlauf in die Mischrinne abfließen zu lassen.
• (Entlüftung) Die Passung des Kunststoffschlauchs wurde auf einen von Toom 8x1,5mm optimiert. Die Wanddicke des Anschlusses verringert um die Innendurchmesser zu vergrößern.
• (Mischverhältnis) Die Position des Schlauchanschlusses wurde von der Bohrung des Flüssigkeitsauslaufs auf einen Wert größer als die Wanddicke des Kunsstoffschlauchs verschoben, damit der Auslauf nicht verdeckt ist.
• (Stabilität) Wie auf dem Schnitt zu sehen wurden die Querschnitte des Verschraubung detaillierter angepasst damit eine Wackelfreie Aufnahme sicher ist!

Folgende Komponenten wurden von mir verwendet:

• Kunsstoffschlauch 8; 1,5mm https://toom.de/p/schlauch-transparent-8-mm/4206939 (1m reicht für alle 3 Ventile)
• Verwendete Dichtungen mit Durchmesser 18mm (unten)  und oben 14mm Dicke 2,4mm aus dem Amazon Link von Original Aperolino.
• Getestet wurde die Passung für die Glas-Wasserflaschen “Franken-Brunnen”, “Alasia”.

Viel Spass allen beim Nachdrucken und für alle Hinweise.

Danke für alle Hinweise.

________EN___________

In addition to the brilliant idea of Aperolinos, my next development and optimization of the valve block for screw-cap glass water bottles. Inner diameter of bottle neck 16.9mm.

Upgrades:

• (Sealing) Double seal added - The 2 seals are offset to increase the tolerance range for sealing.
• (Sealing) Fit of the seal receptacles reduced to 2.2mm in diameter.
• (Drip) A kind of "vase" has been added around the valve, serving as a collection volume. Inside, there are 2 holes drilled through the entire valve block to allow overflow to flow into the mixing channel.
• (Ventilation) The fit of the plastic tube has been optimized to 8x1.5mm from Toom. The thickness of the connection reduced to increase the inner diameter.
• (Mixing Ratio) The position of the tube connection has been shifted from the liquid outlet hole to a value greater than the thickness of the plastic tube to ensure the outlet is not obstructed.
• (Stability) As seen in the cross-section, the screw fitting profiles have been detailed to ensure a stable fit!

The following components were used by me:

• Plastic hose 8; 1.5mm: https://toom.de/p/schlauch-transparent-8-mm/4206939 (1m is sufficient for all 3 valves)
• Used seals with a diameter of 18mm (bottom) and 14mm (top), thickness 2.4mm, from the Amazon link of the original Aperolino.
• Fit was tested for the glass water bottles "Franken-Brunnen" and "Alasia".

Enjoy reprinting, and thank you for all the feedback!

Update 23.09.2023:

• Habe eine Beschriftung hinzugefügt mit Hinweis zu der benötigten Dichtung.

Update 12.09.2023: Es gab nochmal eine Live Versuch beim Grillen am Freitag und leider hab ich wieder einiges gesehen das noch verbessert werden muss. Lösung zu folgenden Themen …sind hier enthalten ;):

• Luftschlauch ist jetzt mit Wiederhacken Rippen gegen rausrutschen gesichert. Das ist echt wichtig sonst fließt hier im blödsten Falle alles komplett raus.
• Die Passung oberen Dichtung war zu knapp und es kam zu einem Defekt durch zu hohe Scherkräfte an der Dichtung. Toleranz ist aufgeweitet.

Update 08.09.2023: “Finaler Stand vor baldigen Release von Aperolino MK/II”

• Der Stecker für den Schlauch zur Entlüftung  habe ich verlängert (6mm statt 10mm) und leicht dicker (0,2mm) gemacht, damit der Schlauch sicherer hält.
• Entlüftungsbohrung über Mischrinne angeordnet um Tropfen aus Entlüftungsbohrung durch anfängliche Flüssigkeit bei Aufbau des Systems grundsätzlich zu verhindern.

Upgrades:

• (Dichtung) Doppeldichtung eingefügt - Die 2 Dichtungen sind im Versatz angeordnet um den Toleranzbereich für eine Abdichtung zu erhöhen.
• (Dichtung)  Passung der Aufnahmen für die Dichtungen wurde auf 2,2mm Durchmesser verringert
• (Tropfen) Es wurde eine Art “Vase” um das Ventil hinzufügt der als Sammelvolumen dient. Hierin sind dann 2 Bohrungen durch den kompletten Ventilblock eingebracht um den Überlauf in die Mischrinne abfließen zu lassen.
• (Entlüftung) Die Passung des Kunststoffschlauchs wurde auf einen von Toom 8x1,5mm optimiert. Die Wanddicke des Anschlusses verringert um die Innendurchmesser zu vergrößern.
• (Mischverhältnis) Die Position des Schlauchanschlusses wurde von der Bohrung des Flüssigkeitsauslaufs auf einen Wert größer als die Wanddicke des Kunsstoffschlauchs verschoben, damit der Auslauf nicht verdeckt ist.
• (Stabilität) Wie auf dem Schnitt zu sehen wurden die Querschnitte des Verschraubung detaillierter angepasst damit eine Wackelfreie Aufnahme sicher ist!
