ORION-V6 (pour hotend E3D v6 / CHC v6)

✌Yo la commu'!

Voici une solution de montage pour E3D V6 (ici CHC V6) en direct drive à double engrenages sur rails linéaires avec paliers MGN12H.

Reprend le concept de mon travail sur le hot end OMG https://www.printables.com/fr/model/514857-omg-v3-by-shk avec quelques ajustements. Inspiration Voron design!

*************************************

NEW!!!

import d'un support pour  le BL touch, et du cache ORION modifié pour l'occasion !

Pour le montage du BL il vous faudra :

• un insert M3 à chaud en plus.
• une vis M3x10 en plus.

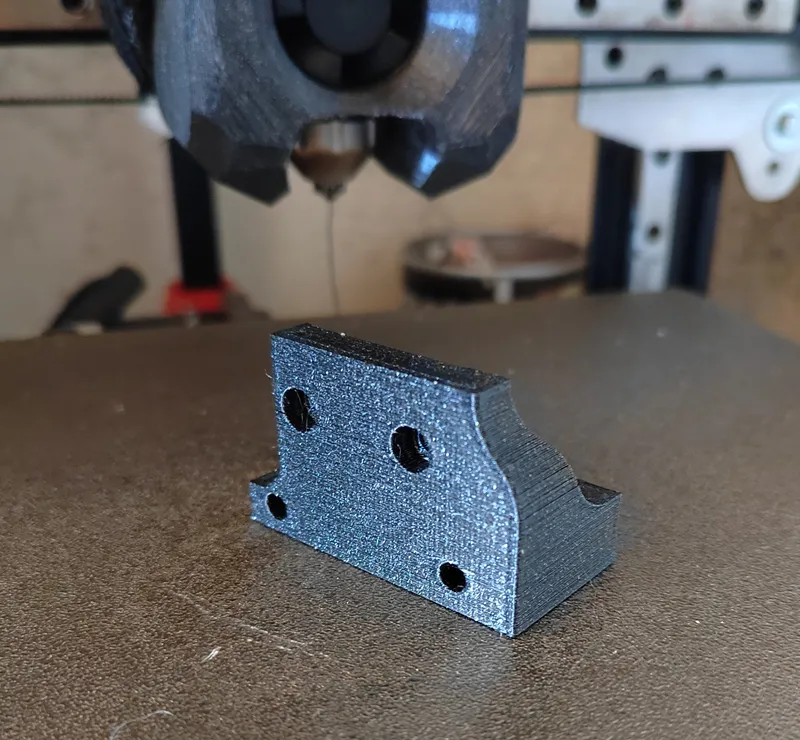

• Pour le firmweare, le BL est sur la droite (en face de la machine) X:43,99 ; Y:5,26 (voir photo dans le bandeau déroulent)
• L'insert se met dans “ORION-cache-Bltouch”.
• La vis m3 pour l'ajustement de la glissière en Z.
• Ajustement de la glissière serré.

*************************************

Spécificités techniques:

• Aération optimal du hot end pour maintenir la zone froide à température par le biais d'un flux d'air circulant dans l'extrudeur
• Double fang pour un refroidissement du filament des deux côtés assuré par un flux d'air optimal
• Conduit d'aération optimisé
• Passe câble
• Extrusion a double engrenage (système d'un BMG clone)
• Impressions faciles, ne nécessitant que peu de supports pour 2 pièces/5 (voir photo)

• Le chariot X est en deux partie pour faciliter son impression sur la tranche afin de respecter “le sens de fibrage” par rapport à la tension de la courroie (voir photo)

• Les pièces sont conçues avec des tolérances serrées de l'ordre de 0,15mm
• Les inserts et les écrous s'insèrent à chaud avec fer à souder
• Prévoir forêts/mèches pour “alaiser” les Perçages (c'est toujours mieux, DIAM : 2mm ; 3,5mm et 4mm)
• Perçages pour les inserts à chaud de 4mm

Liste du matériel requis :

• Système interne d'extrusion BMG / BMG clone (roulements, etc…)
• Roulement DIAM 9 x2
• Hotend type E3D v6
• Ventilo 30x30x10 (hot end)
• Ventilo 4020 turbine (filament)
• Un bout de Ptfe (coupé en 2 plus tard)
• Écrous M3 x4
• Inserts à chaud M3 x7
• Clips pour raccord
• Raccord PC4-M8 (facultatif)
• Vis M3x20 x2 (courroie)
• Vis M3x10 x4 (chariot + palier mgn12h)
• Vis M3x10-15 x4 (support + chariot)
• Vis M3x10 x2 (cache + montage)
• Vis à têtes fraisées M3x15 x5 (3 pour la turbine 4020, 2 pour le ventilo 30x30x10
• Rizlans
• Petg pour les prints (de préférence, mais ok pla/pla+)

Pour les impressions

• Hauteur de couche 0,2mm
• 4 mûrs
• Remplissage à 35 pourcent avec motif giroide pour des pièces à la fois solides et pas trop lourdes
• Préférez le PETG
• Pas de ventilo ou maximum 50 pourcent pour “X-part1” et “X-part2” ainsi que pour “ORION-part1” et “ORION-part2”pour la solidité. L'activer en fonction de votre matériel/habitude pour “ORION-cache” pour préserver l'esthétisme et faciliter les ponts
• Minimum de supports requis avec interface de support actif pour distance en Z de 0,1-0,15 (voir spécificités techniques)

Montage

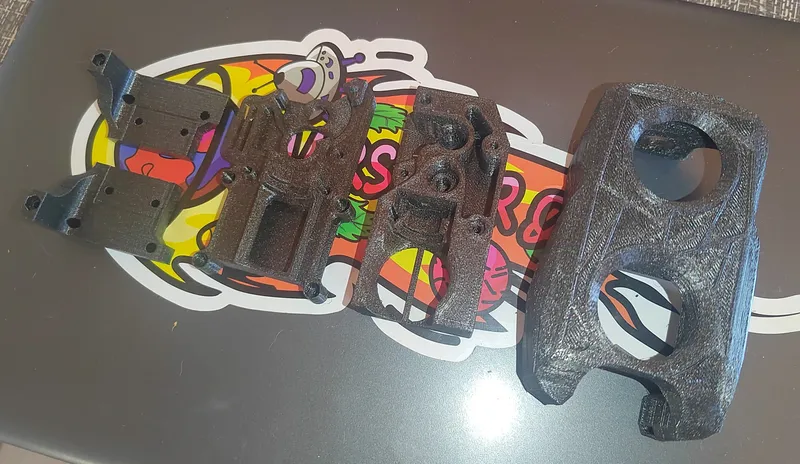

1- Préparation des pièces avec la mise en place des inserts et écrous à chaud :

• 1 insert dans “ORION-part2” pour la fermeture du levier
• 4 inserts dans “X-part1” et “X-part2” (2 et 2) pour montage sur palier MGN12H
• 2 inserts encore dans “ORION-part2” pour la fixation du cache

• 2 écrous dans “X-part1” et “X-part2” (1 et 1) pour fixer la courroie. Les 2 autres écrous servent pour faire contre écrou avec les 2 vis M3x20

• Raccord PC4-M8 à visser directement dans le Perçage de 9,5mm sur “ORION-part2” (prévus à 9,5mm pour visser dans le plastique directement)

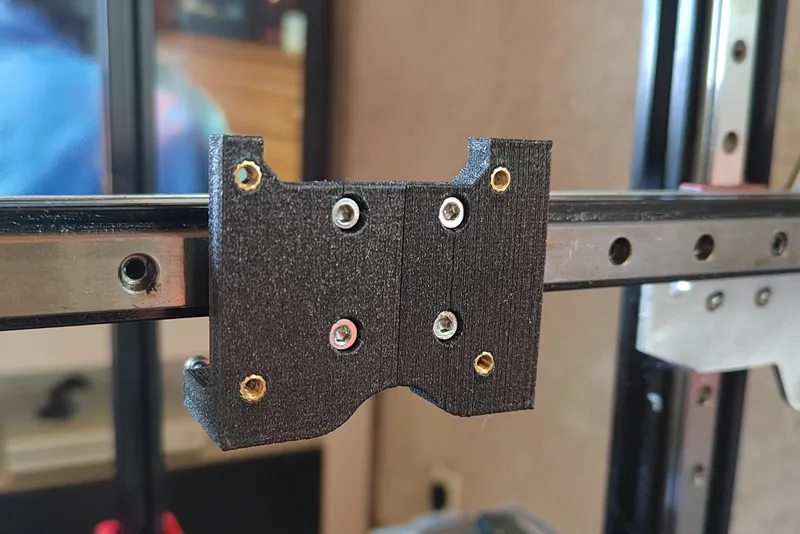

2- montage du chariot X

• Avec 4 vis M3x10-15 assemblez le chariot sur le palier MGN12H
• Positionnez les deux vis M3x20

• Fixez la courroie (ajustable pour un alignement optimal de l'axe)

• Un fois que vous êtes content de votre alignement, bridez avec les deux contre écrous

3- assemblage de la tête extrusion

• Sur “ORION-part2” fixez le ventilo 30x30x10 avec 2 vis M3x15 à tête fraisées

• Dans “ORION-part1” insérez le hot end

• Dans “ORION-part2” insérez les divers engrenages et roulements de l'extrudeur

• Assemblez “ORION-part1” et “ORION-part2” avec le moteur nema

4- montage de l'ensemble sur le chariot X

• Montage de l'ensemble sur le chariot X avec les 4 vis M3x10
• Passez les câbles par dessous en remontant jusqu'au passe câbles prévu sur “ORION-part1”

5- montage du cache

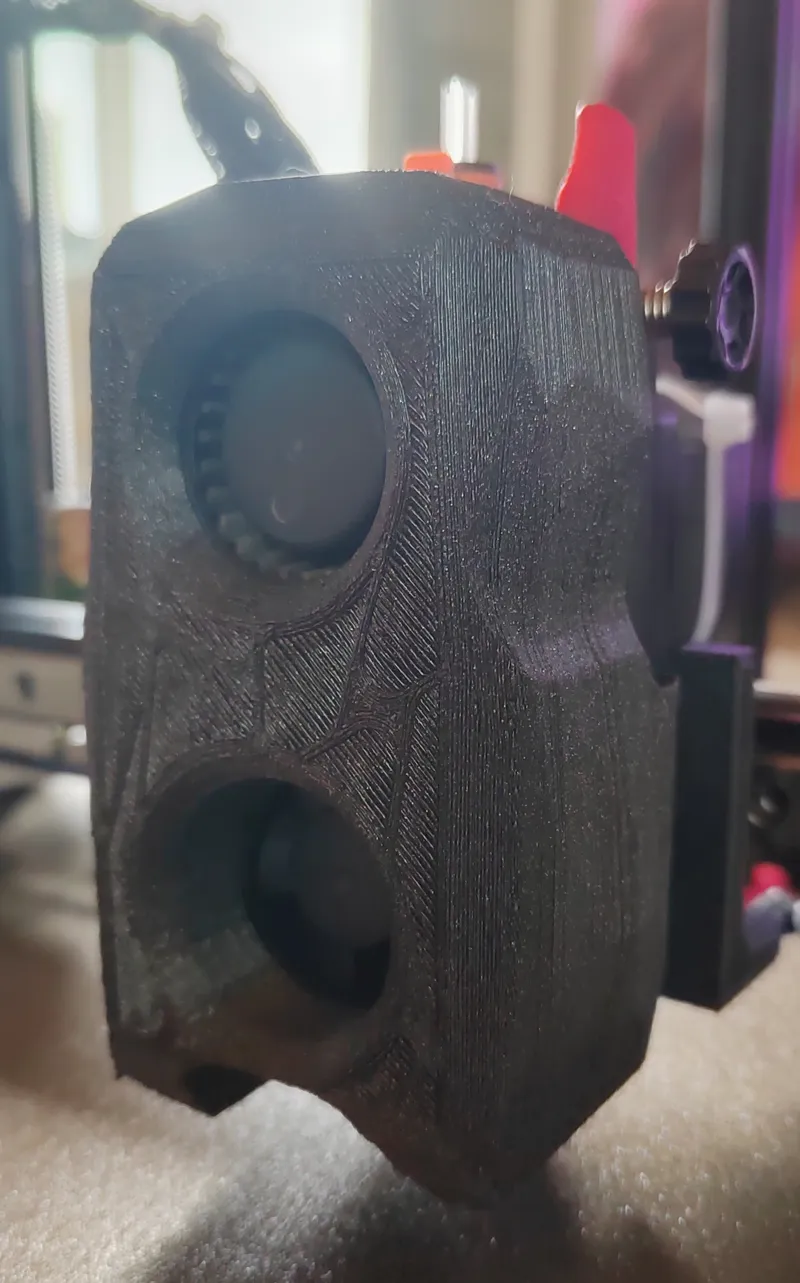

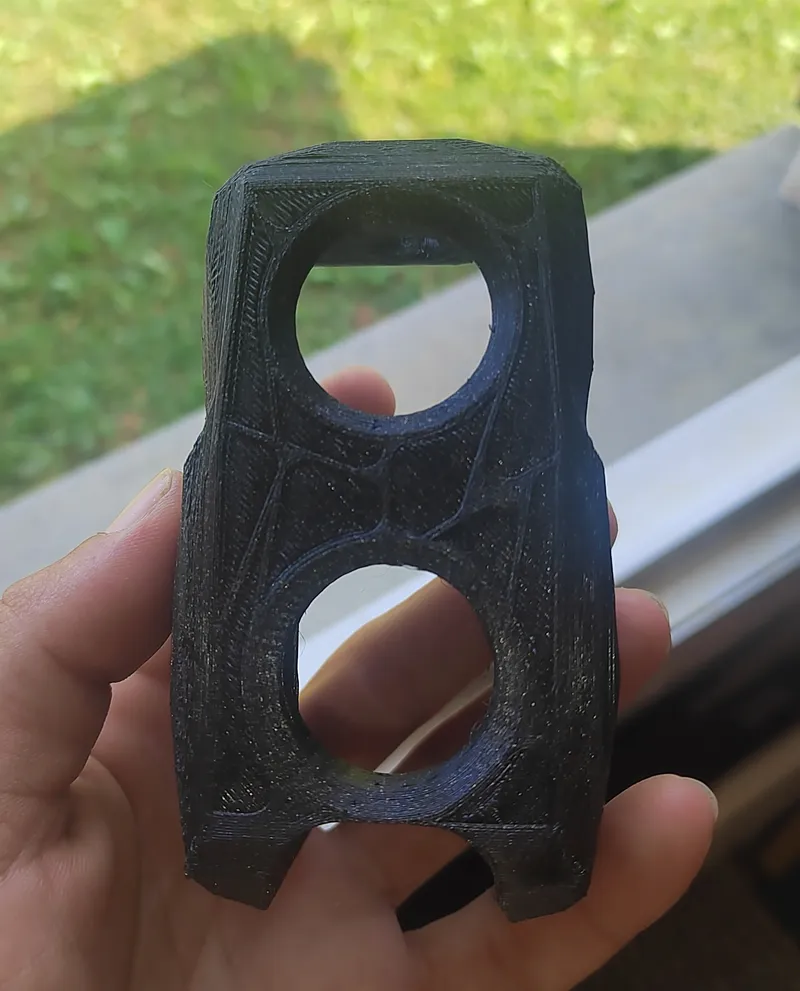

• Dans “ORION-cache” insérez la turbine 4020
• Fixez la turbine avec 3 vis M3x15 a têtes fraisées restantes

• Pour finir, glissez sur l'assemblage “ORION-cache” (ce guide sur le ventilateur 30x30)

• Faire rejoindre le câble de la turbine sur le même chemin que les autres câbles
• Brider avec des rizlans les câbles
• Fixez le cache avec les 2 vis M3x10 restantes

• Appréciez votre nouvelle tête d'impression 😜

J'espère que le travail vous plaira 😎

Hésitez pas à me faire des commentaires, retours etc…. Pensez aussi aux petits likes et photos ça fait toujours plaisir 😁👌

Surtout…..

Amusez vous ✌

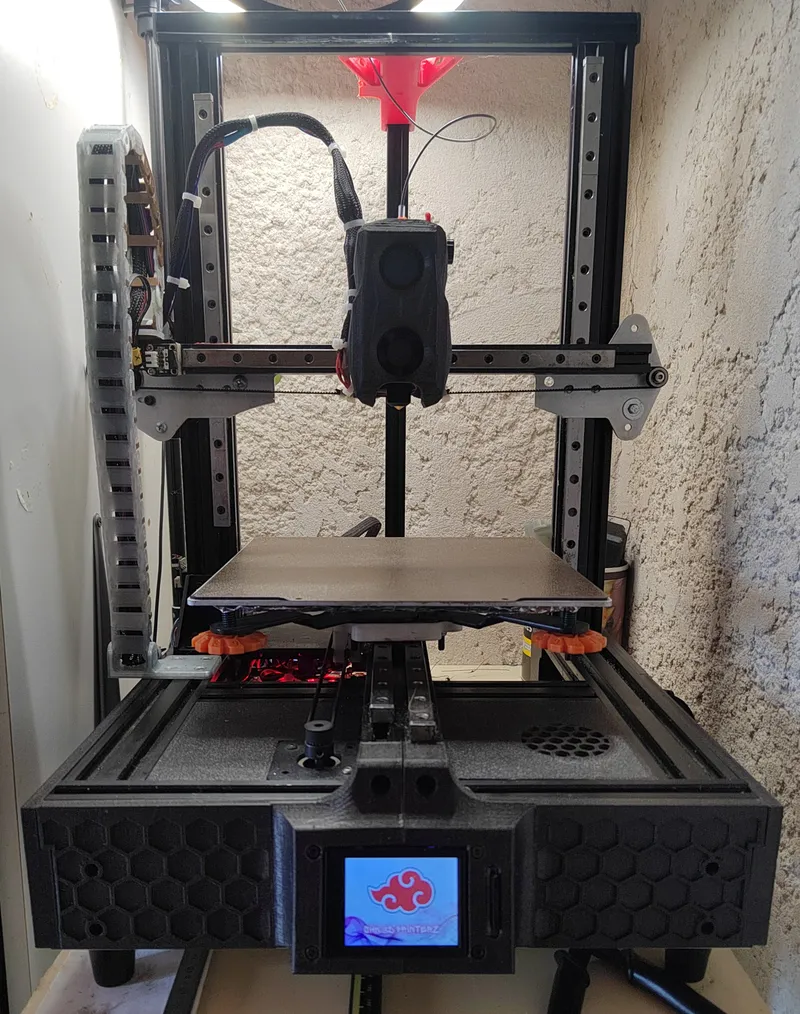

Photos d'impressions avec ORION V6

Petg arianplast, 220 degrés, hauteur de couches de 0,2mm pour buse de 0,4mm
