DryBox

Данный проект содержит инструкции и модели для создания драйбокса.

DryBox в переводе с английского сухой ящик. В FDM(Fused Deposition Modeling) 3D печати используется для того чтобы высушенные катушки с пластиком сухими и оставались, не набирая влагу снова из атмосферы.

Сушить пластик очень нужно. Если вы думаете что это заскоки упоротых печатников, просто как нибудь попробуйте сами хорошо высушить пластик и вы будете удивлены разницей в качестве ваших печатей.

Для изготовления нам понадобится следующее:

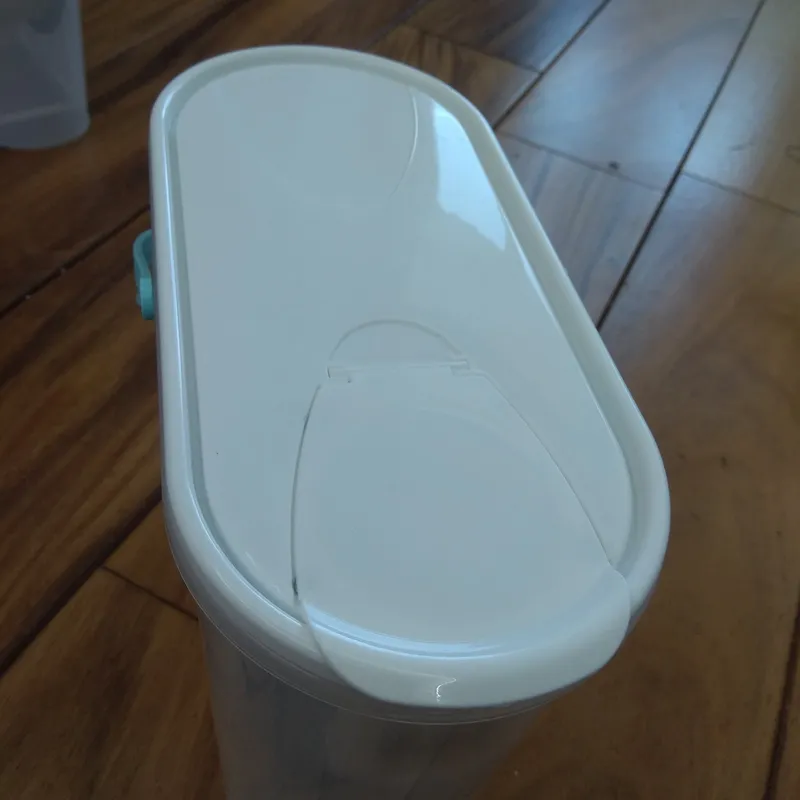

Контейнер основа.

Прозрачный

https://www.wildberries.by/product?card=110371349

Белые

https://www.wildberries.by/product?card=41595394

https://www.wildberries.by/product?card=39461977

https://www.wildberries.by/product?card=15129928

Для поглощения влаги будем применять силикагель, проще всего его добыть в таком виде.

Наполнитель для кошачьего туалета силикагелевый.

https://www.wildberries.by/product?card=94924711

https://www.wildberries.by/product?card=99746441

https://www.wildberries.by/product?card=154595830

А еще нужен метчик М3

https://www.wildberries.by/product?card=112079208

Сверло 3мм

https://www.wildberries.by/product?card=45930675

Сверло 7мм

https://www.wildberries.by/product?card=120303241

Также понадобятся винты М3х8 с потай головкой

https://aliexpress.ru/item/32968097507.html?&sku_id=66576783791

Для тех кто любит смотреть циферки дополнительно можно купить

Гигротермометр xiaomi

https://www.wildberries.by/product?card=35891286

Или неточный, но дешевый вариант

https://aliexpress.ru/item/1005004669176059.html?&sku_id=12000030044100872

Цены скачут в зависимости от магазина и места где вы находитесь,

поэтому возможно стоит поискать и вы найдете дешевле.

Все детали напечатаны из самого дешевого петга.

2-3 периметра 4 слоя снизу, сверху. Заполнение 18%

Для нарезки я использую SuperSlicer

Прочие настройки я приводить не буду так как это очень зависит от вашего принтера.

Надо напечатать

Соска_шаблон.stl

Соска.stl

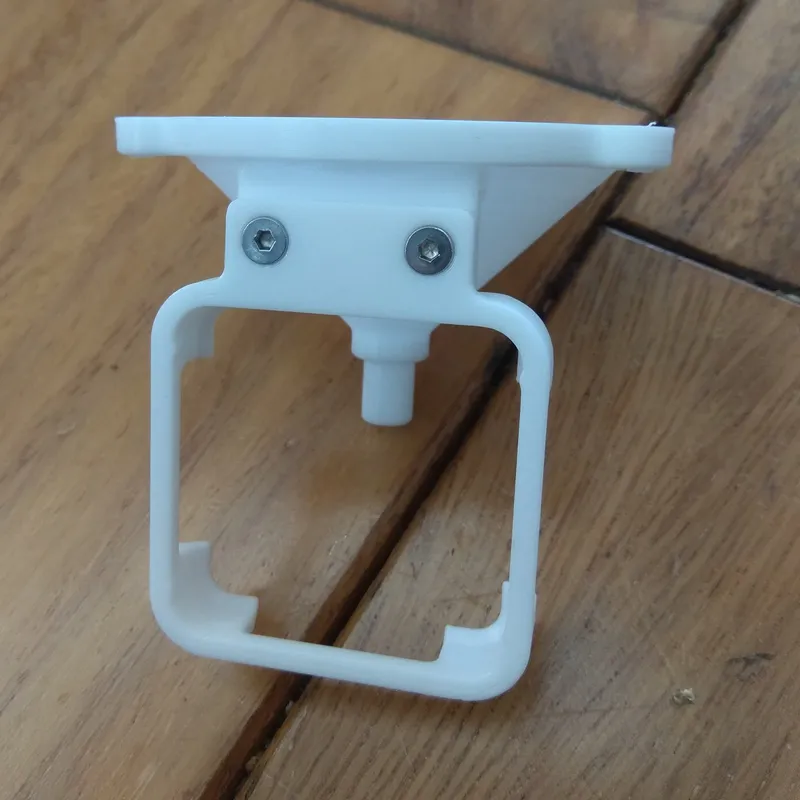

Держатель гидрометра или Держатель гидрометра xiaomi если у вас есть гидрометр

Боковинка.stl 2 штуки

Перекладина.stl 2 штуки

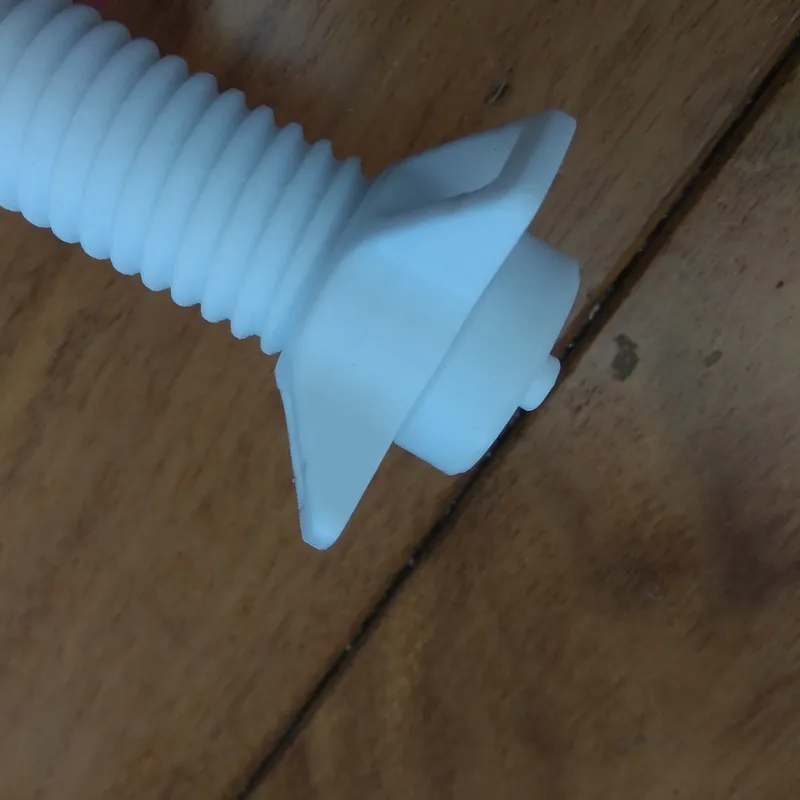

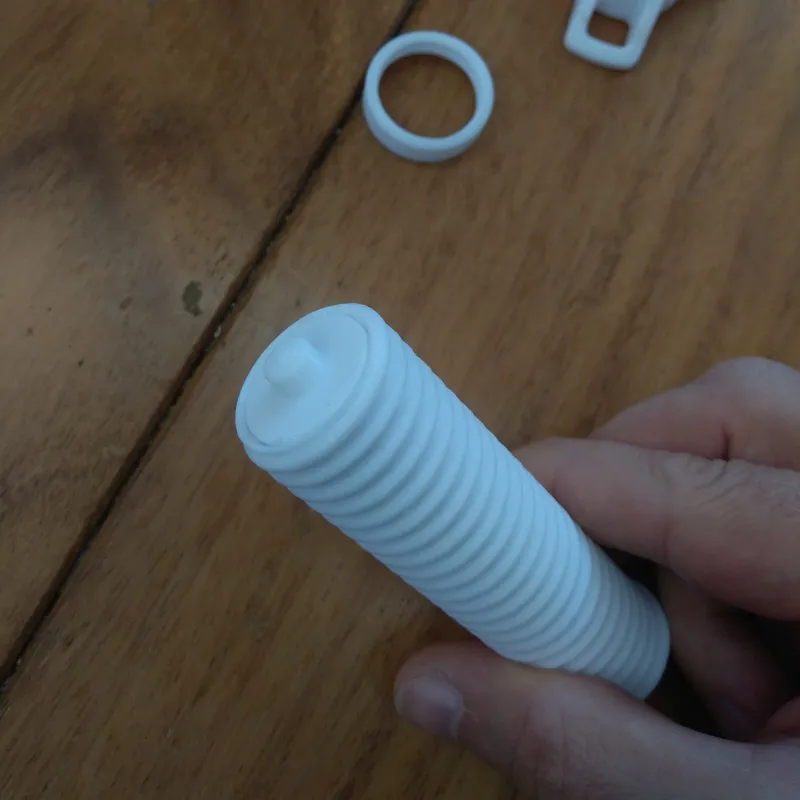

Ось 100.stl

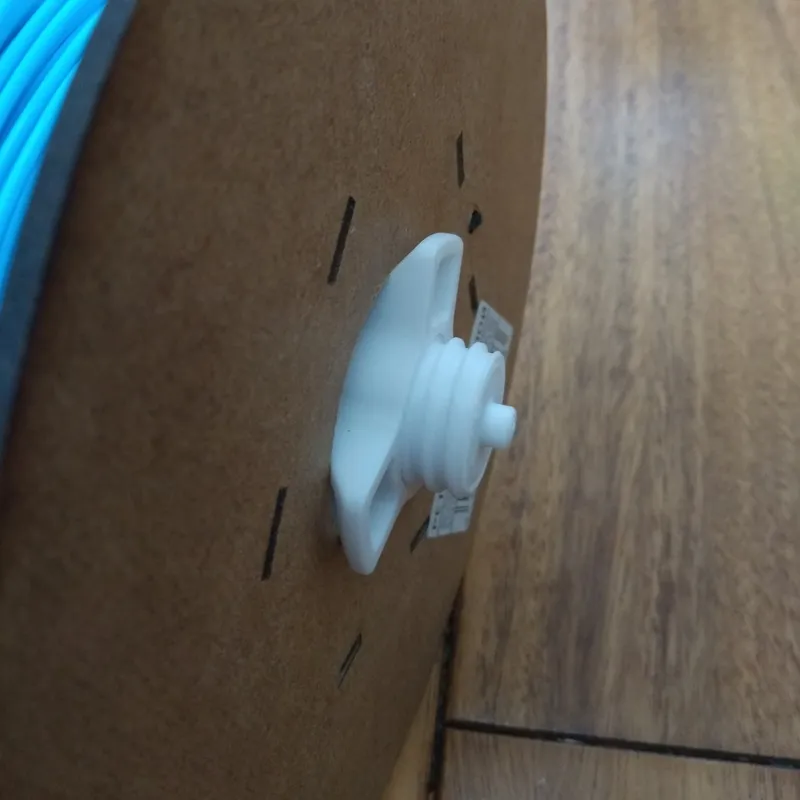

Гайка.stl 2 штуки

Заглушка.stl 2 штуки

Затычка.stl

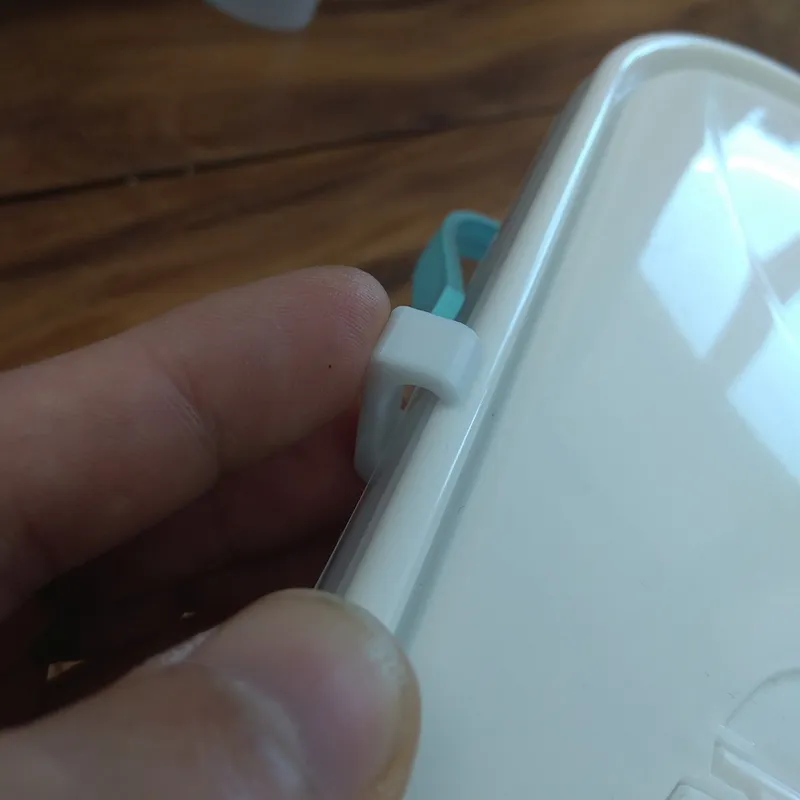

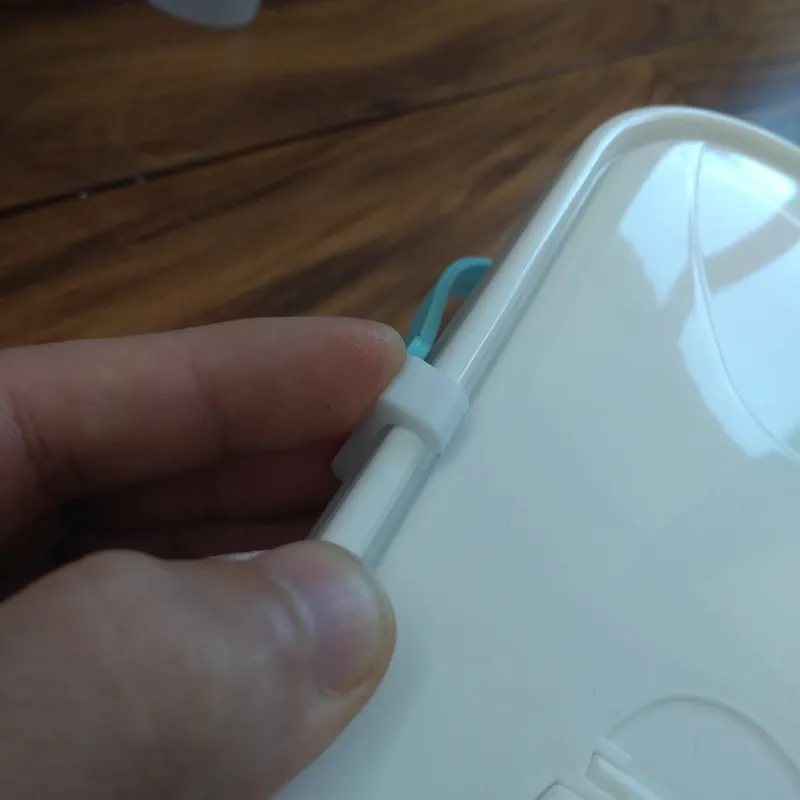

Клипса.stl 4 или 6 штук а можно вообще не печатать.

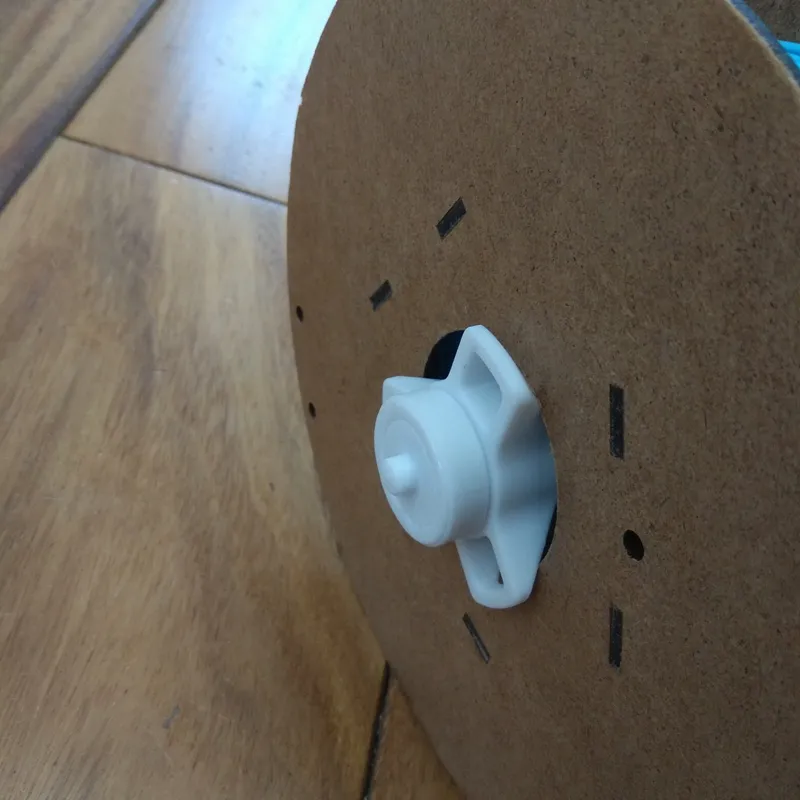

В зависимости от ширины катушки можно напечатать проставки для того чтобы катушка была по центру оси.

Проставка 5.stl

После этого приступаем к сборке.

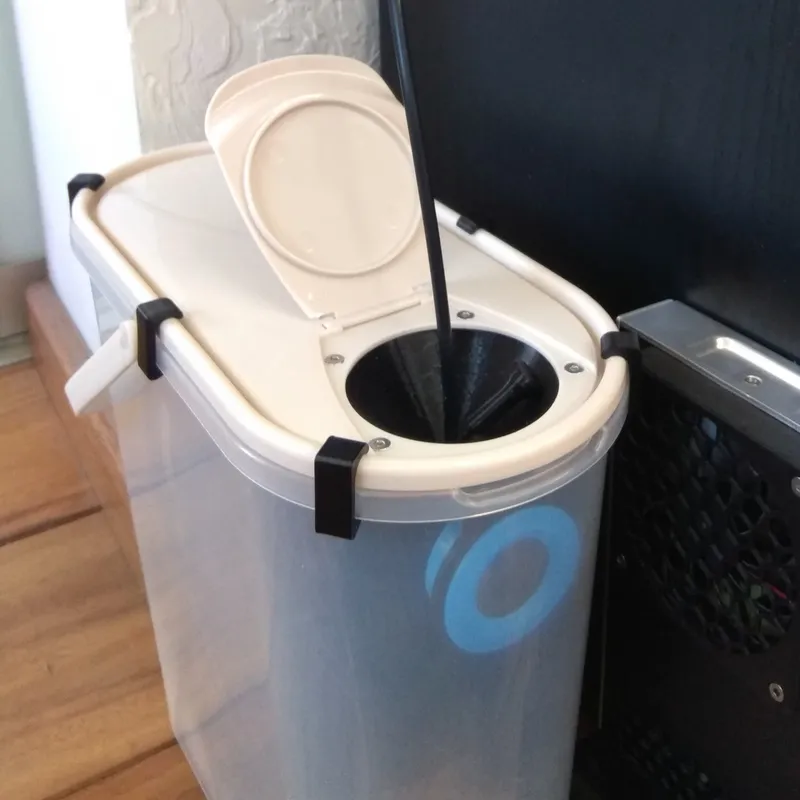

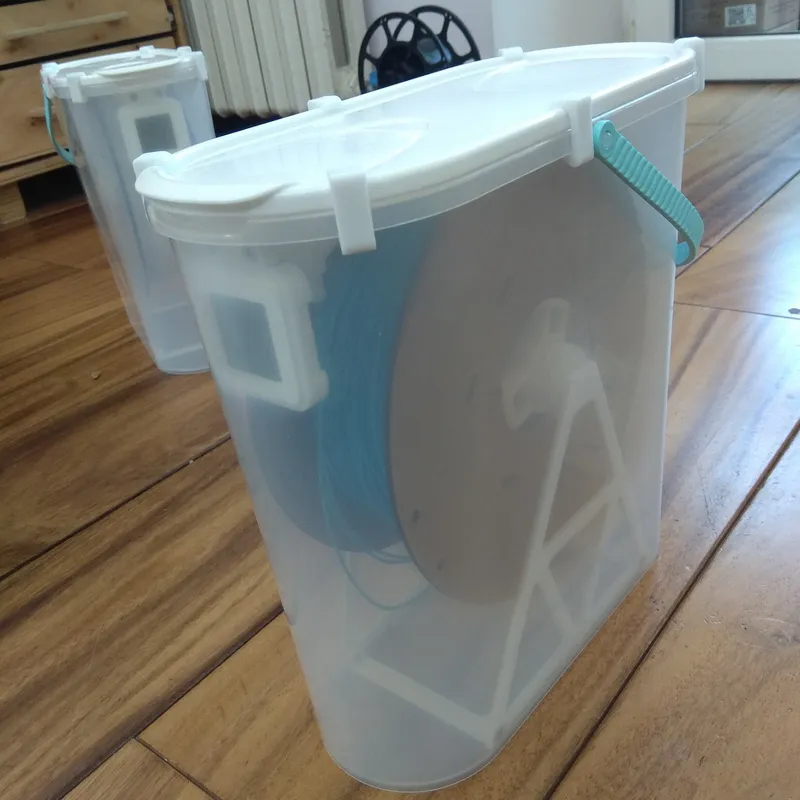

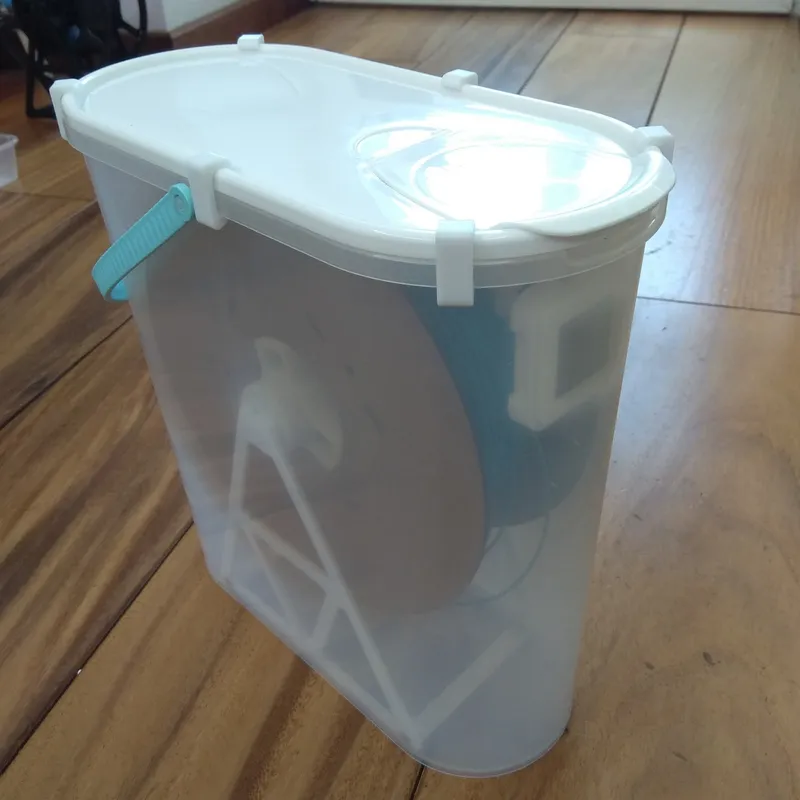

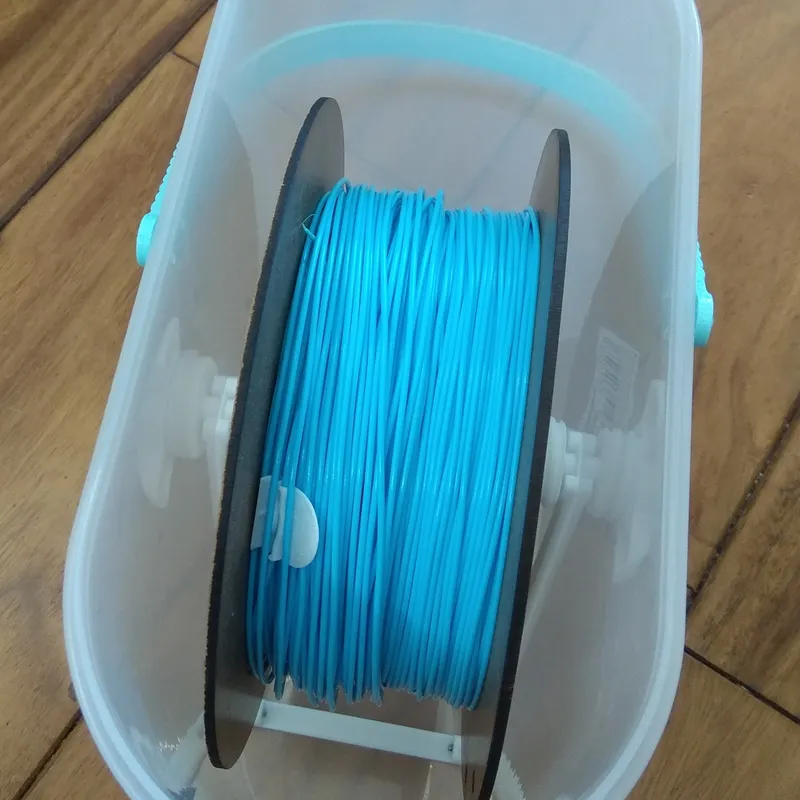

Собственно что должно получиться.

Итак начнем.

Собственно печатает все модели указанные ранее.

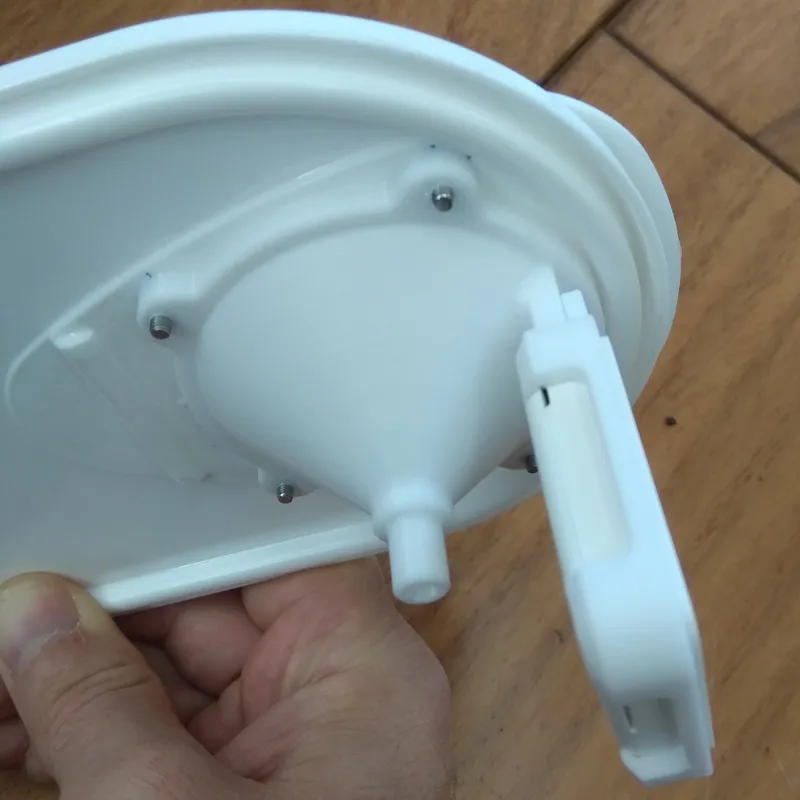

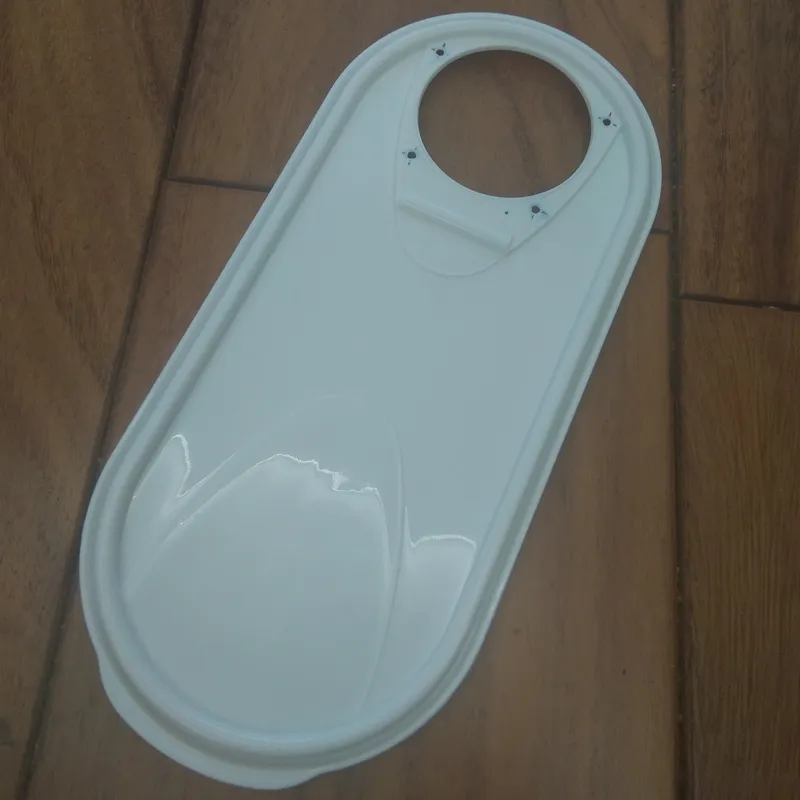

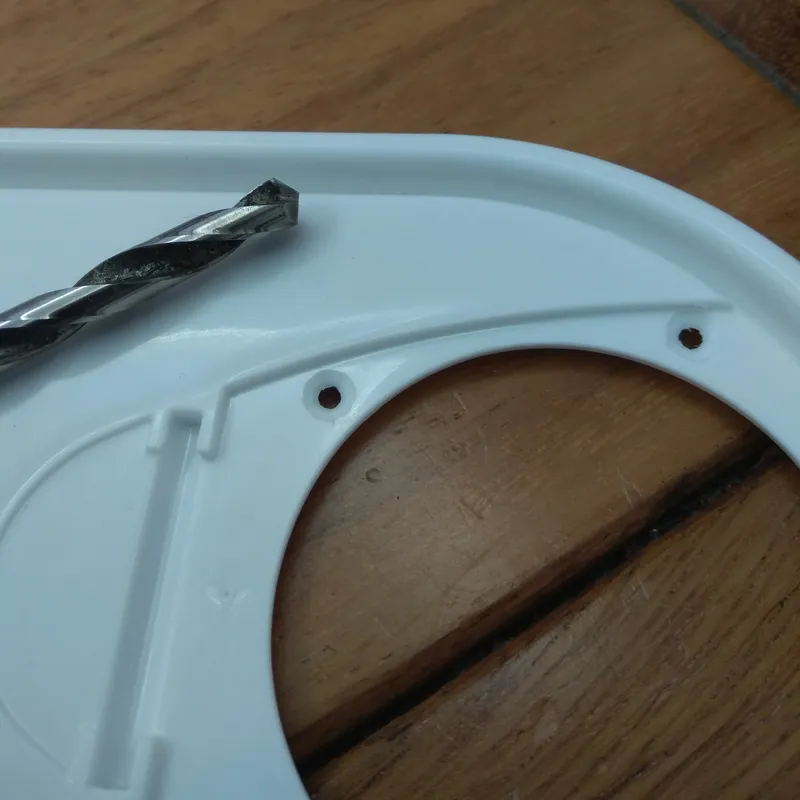

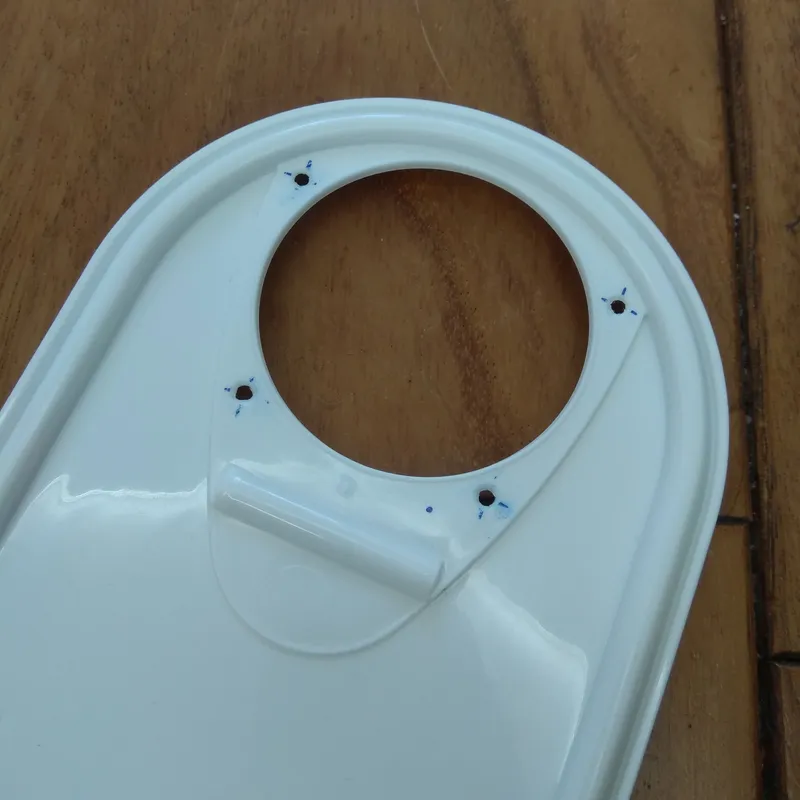

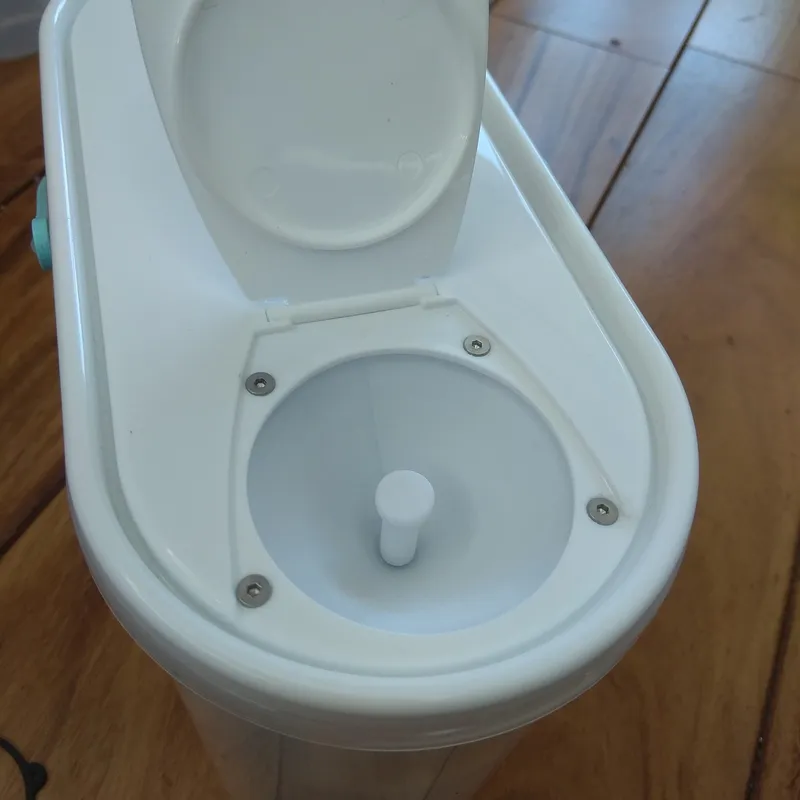

Далее, нужно разметить и просверлить 4 отверстия в крышке контейнера.

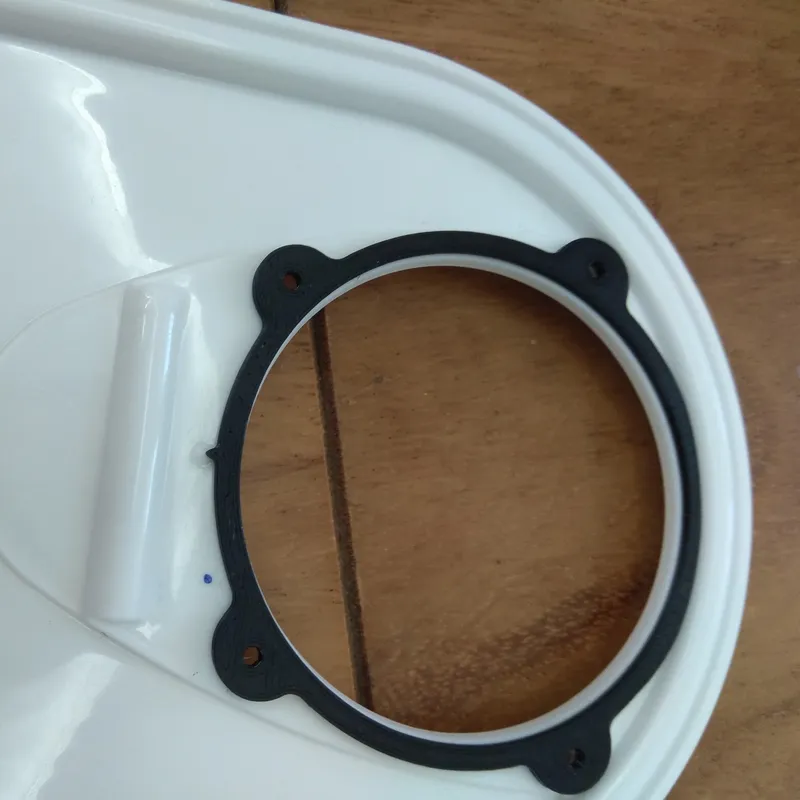

Для этого берем крышку, напечатанный шаблон, ориентируем его как видно на фотке, выступ на шаблоне к литнику на крышке, чтобы было точно по центру.

Маркером отмечаем центра будущий отверстий, сверлим сверлом 3мм.

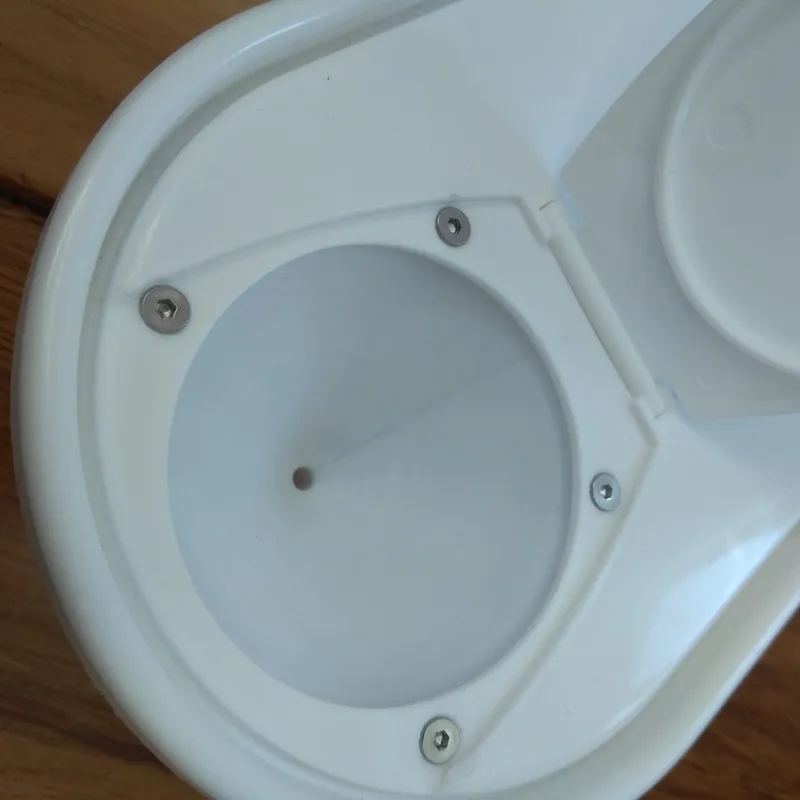

Затем с другой стороны сверлом 7мм зенкуем чтобы головки потай винтов были утоплены.

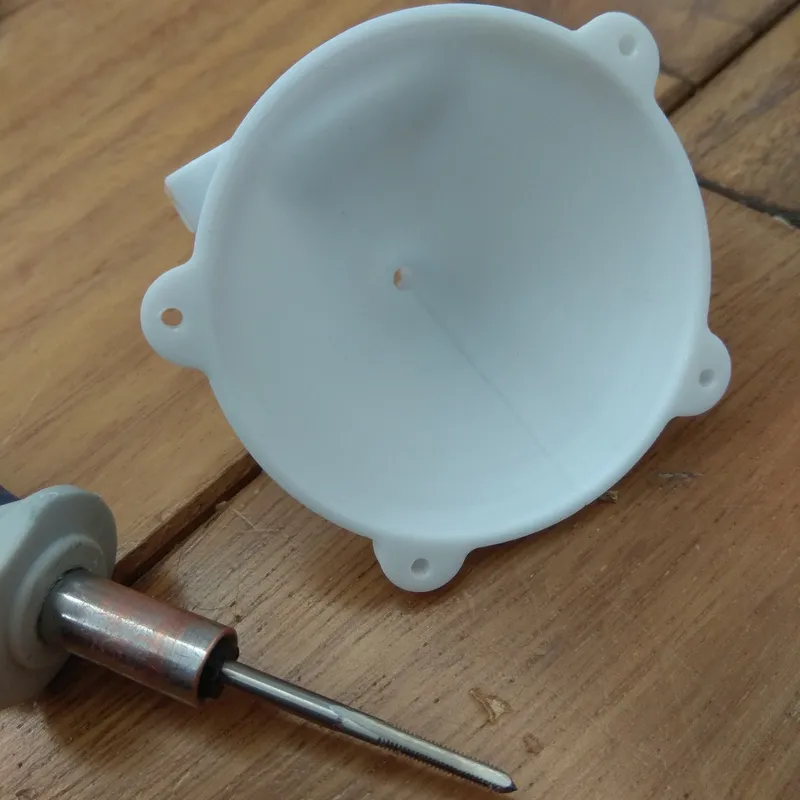

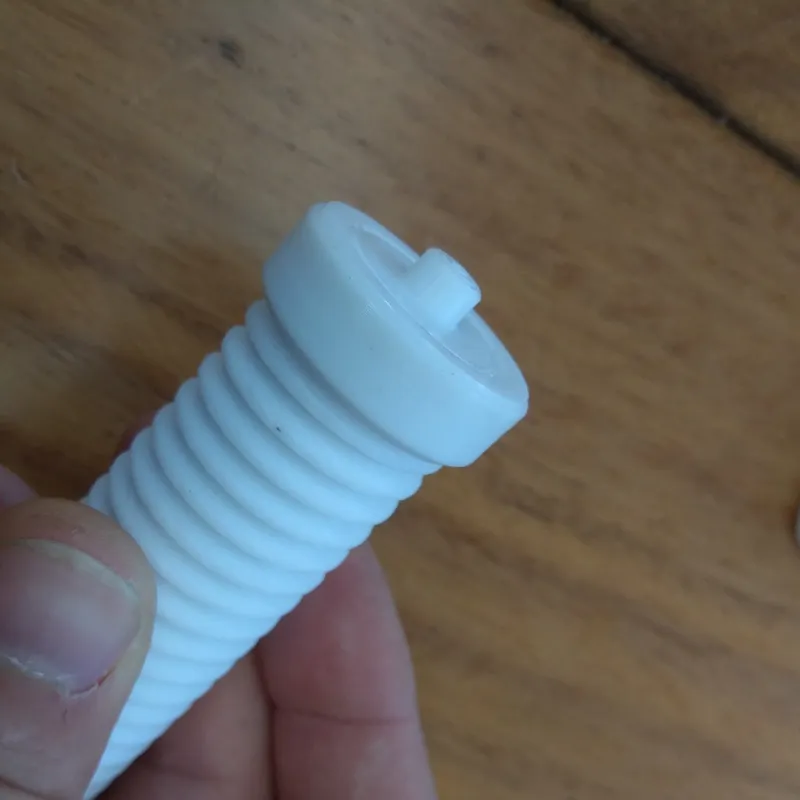

В деталях Соска.STL и Перекладина.STL метчиком M3 нарезаем резьбы в отверстиях.

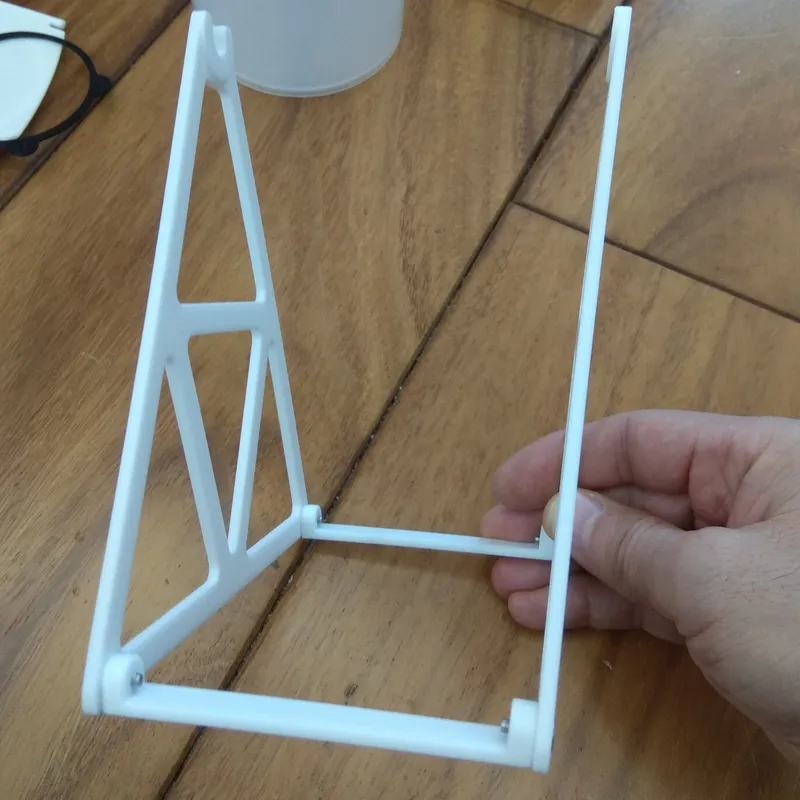

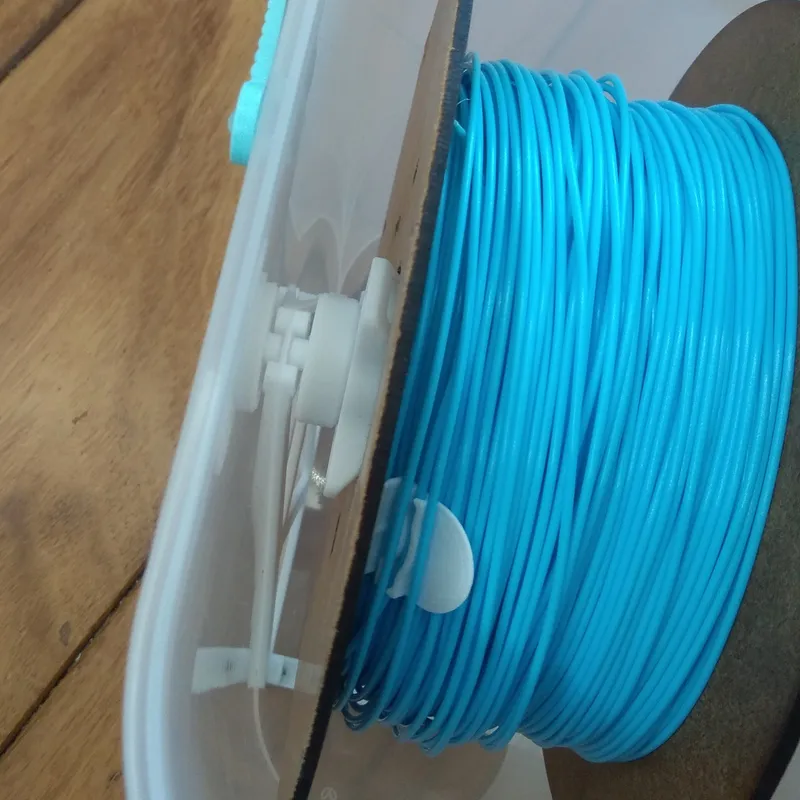

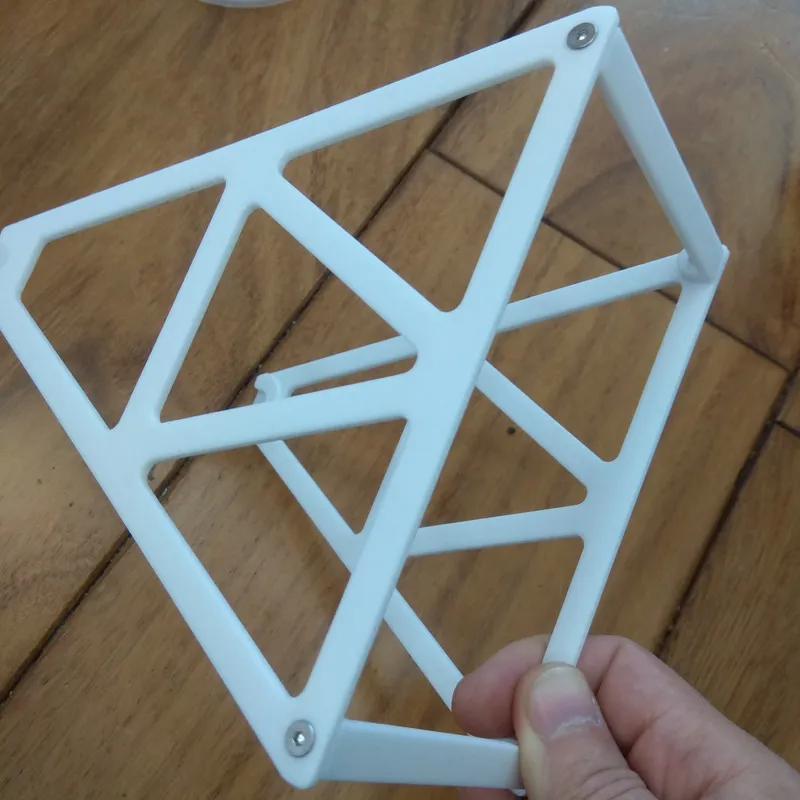

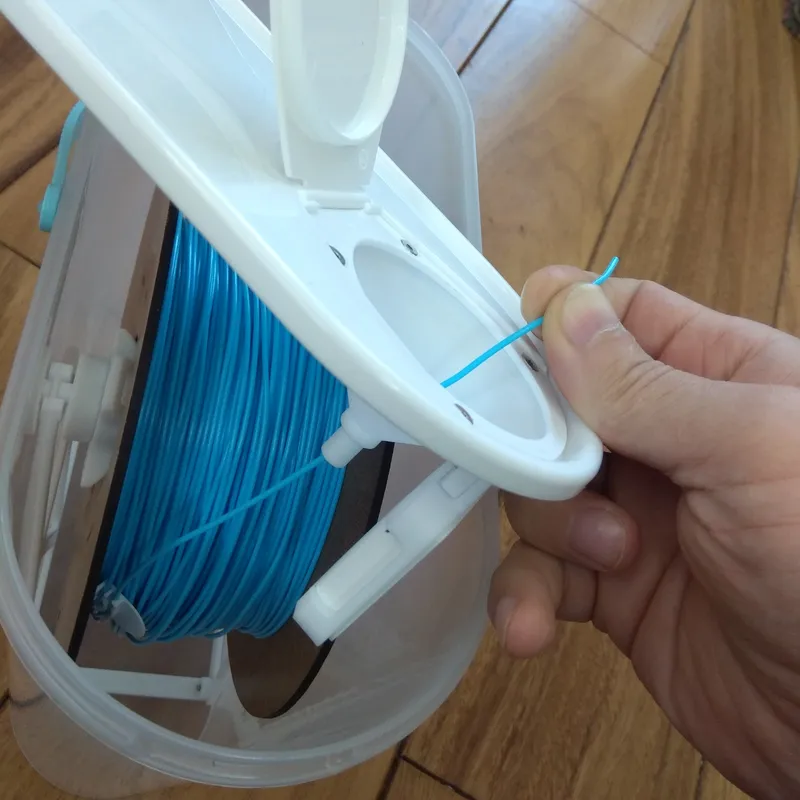

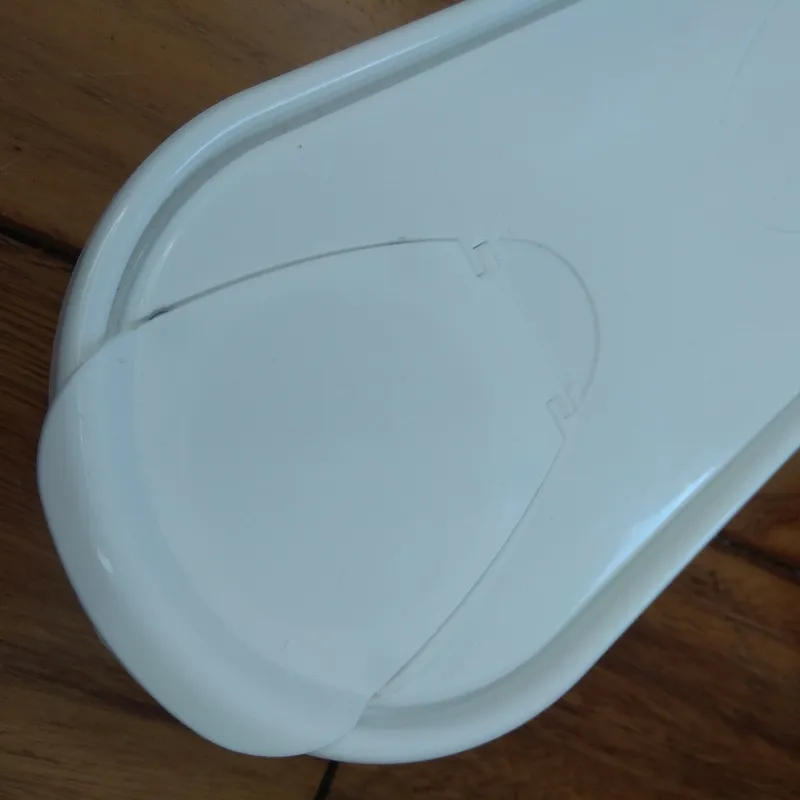

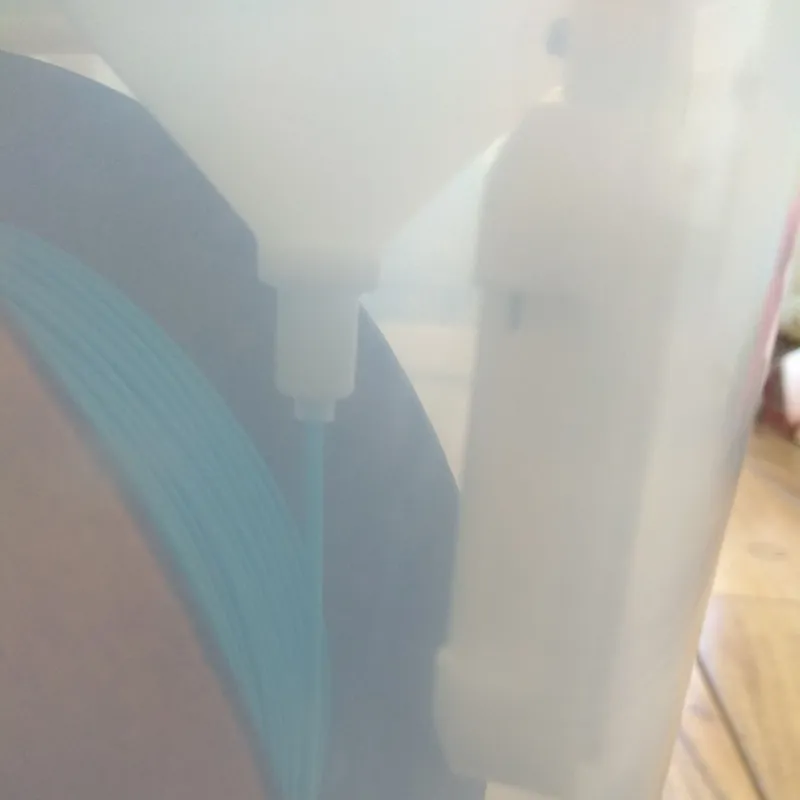

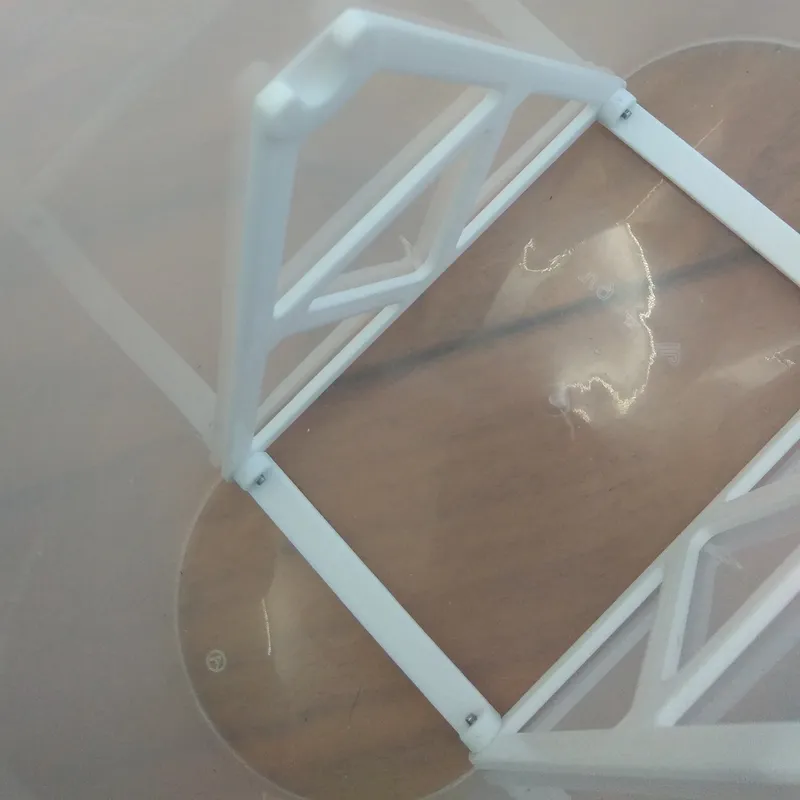

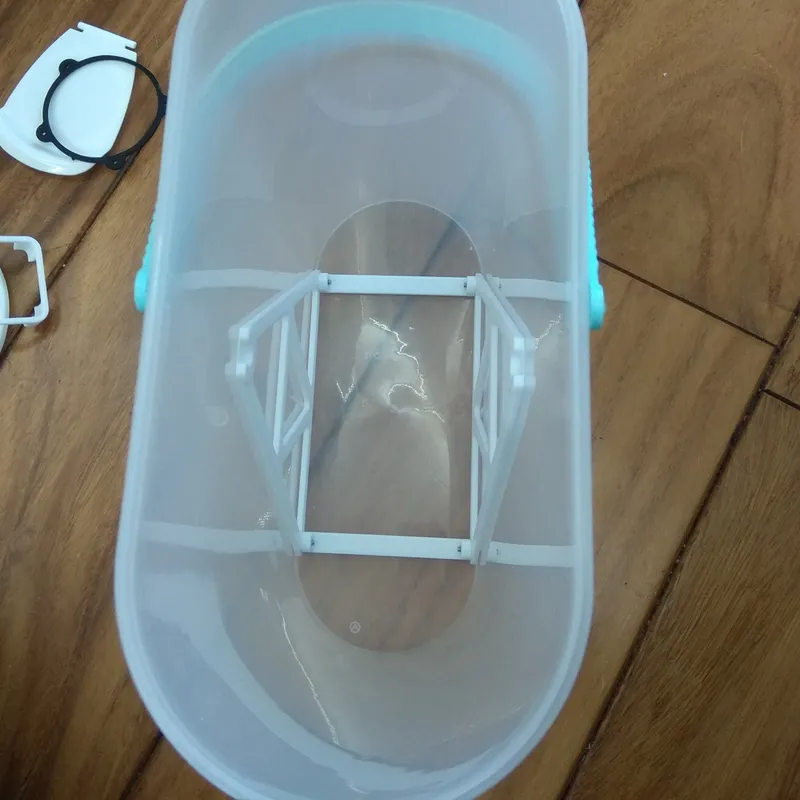

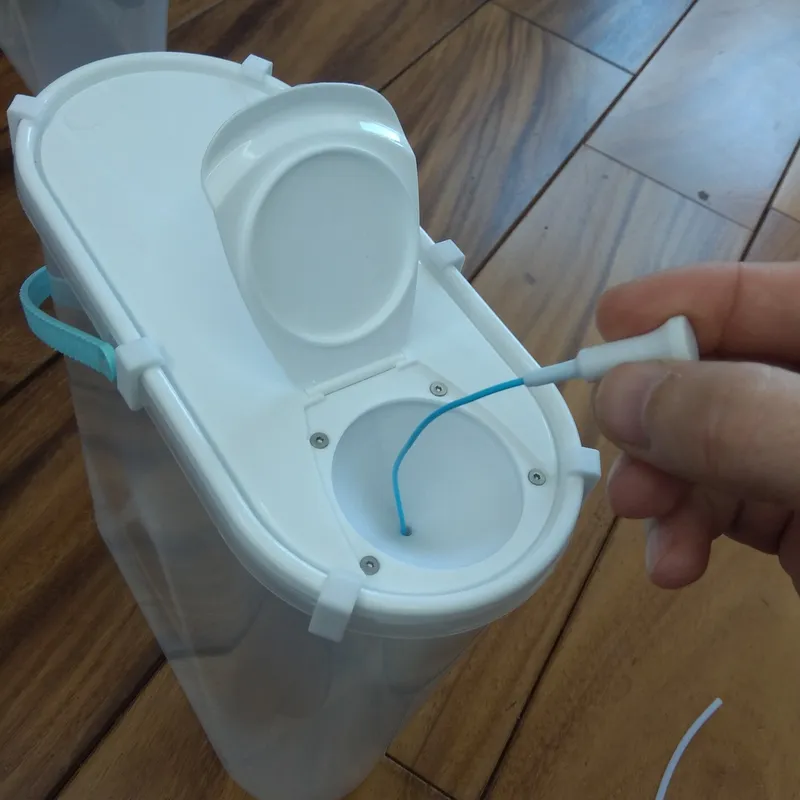

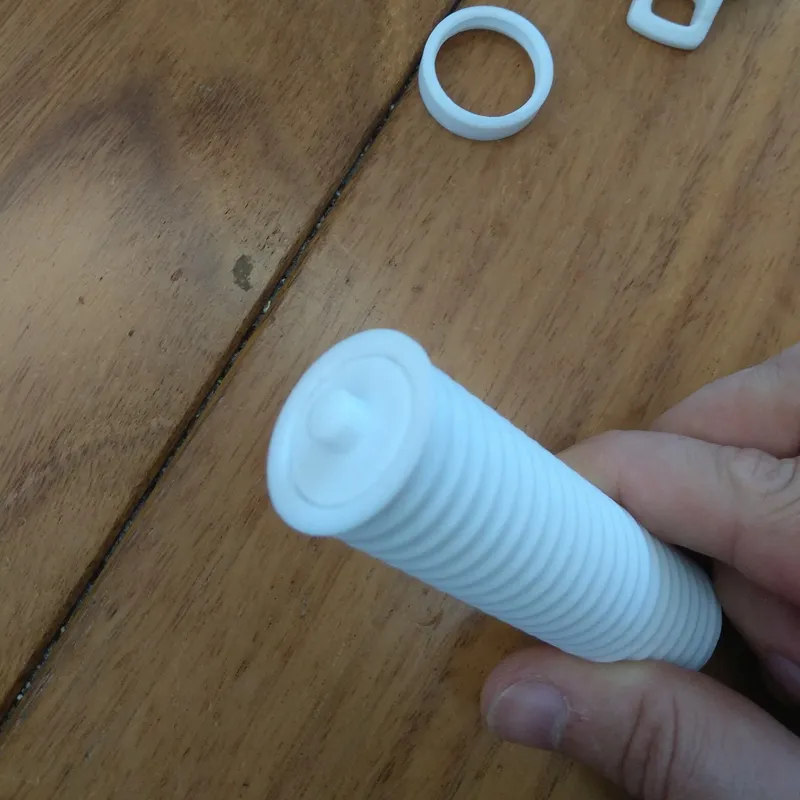

Собираем все по порядку как видно показанных ниже фотках.

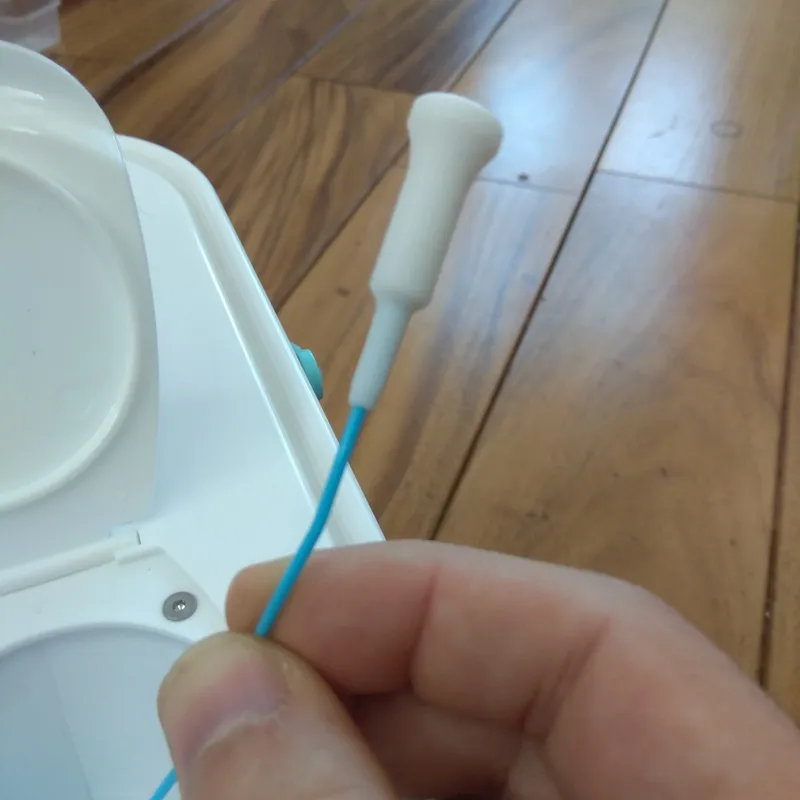

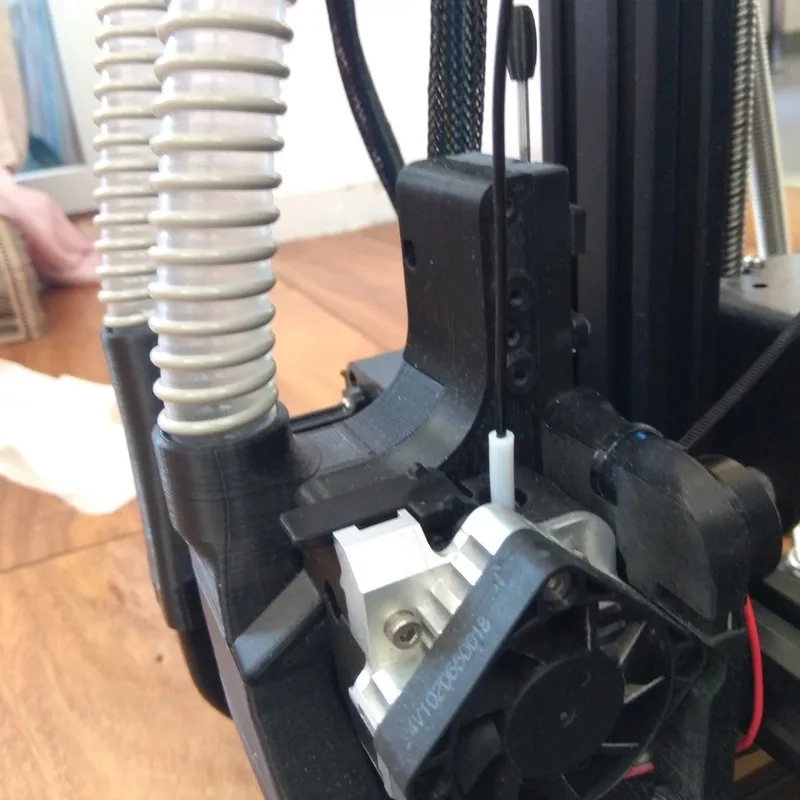

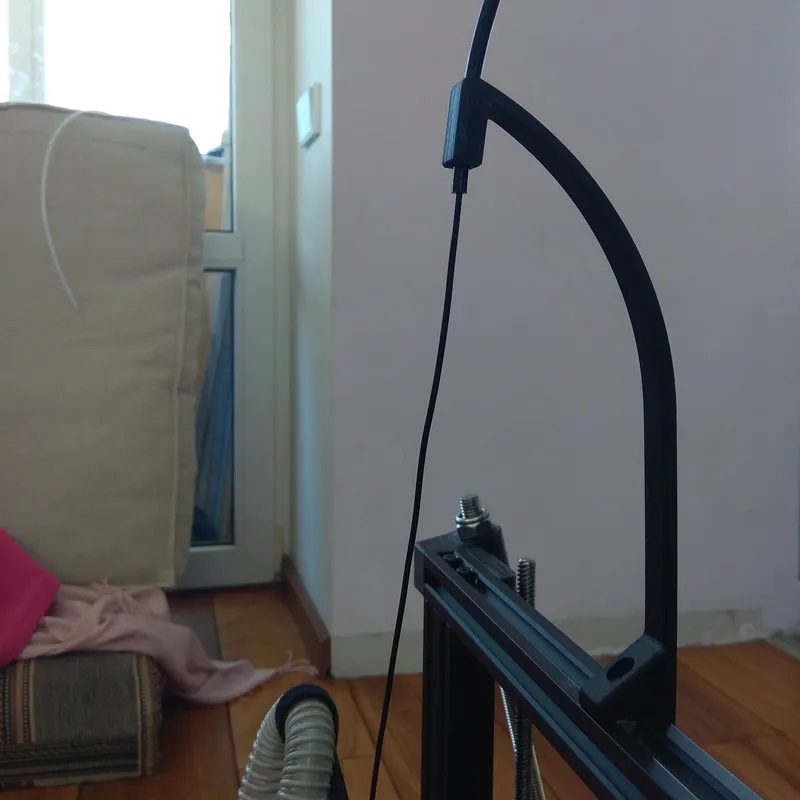

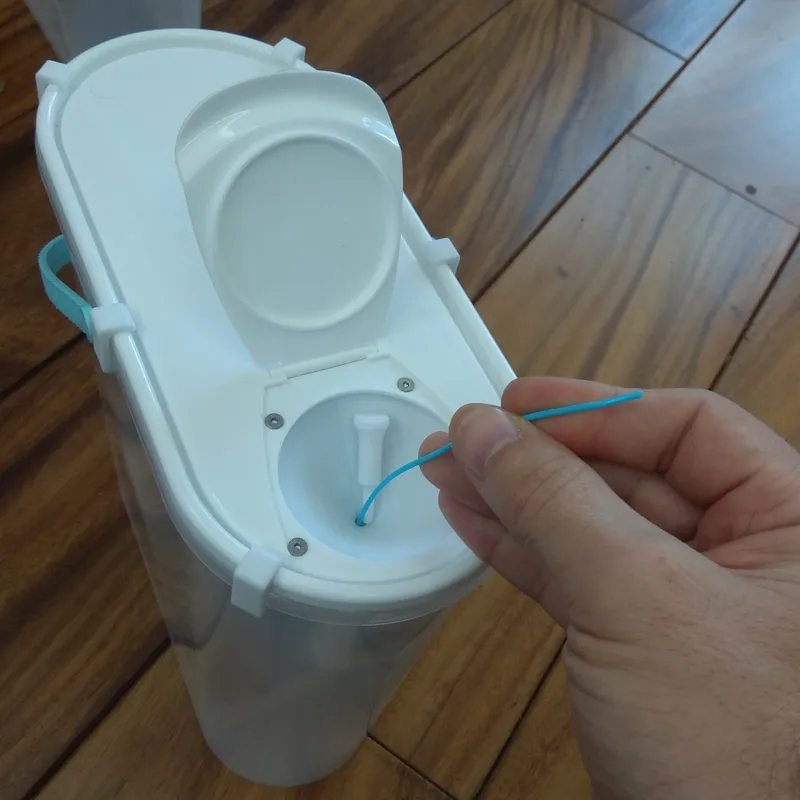

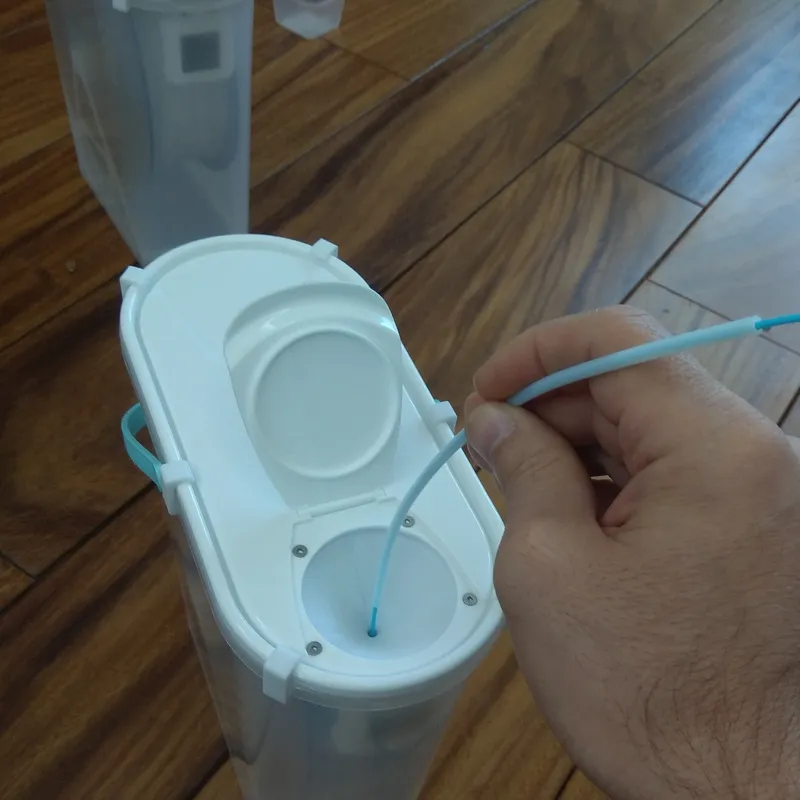

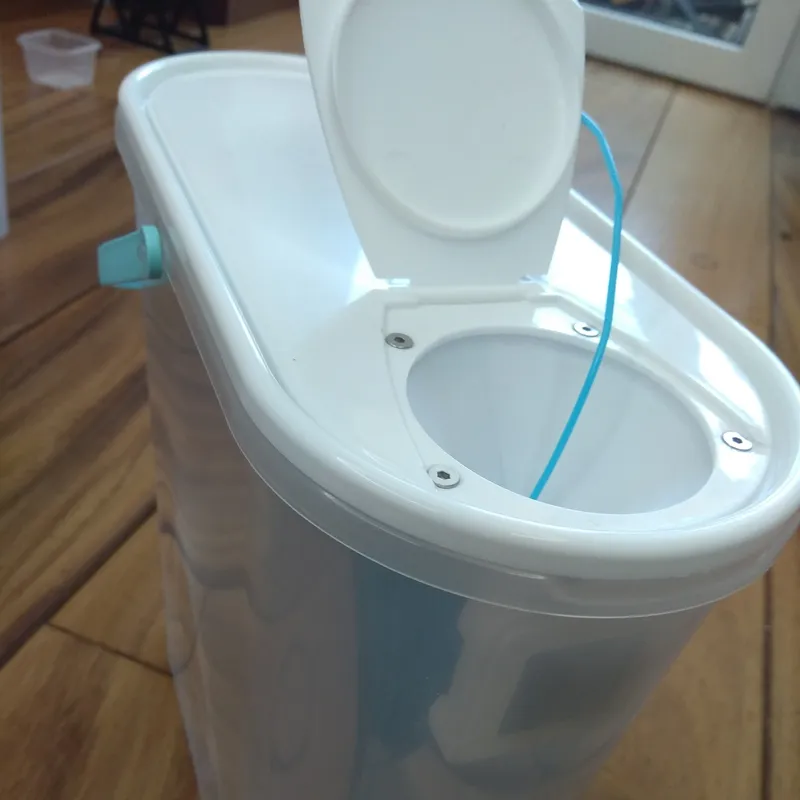

Там же видно как и к принтеру подключать.

Ах да!

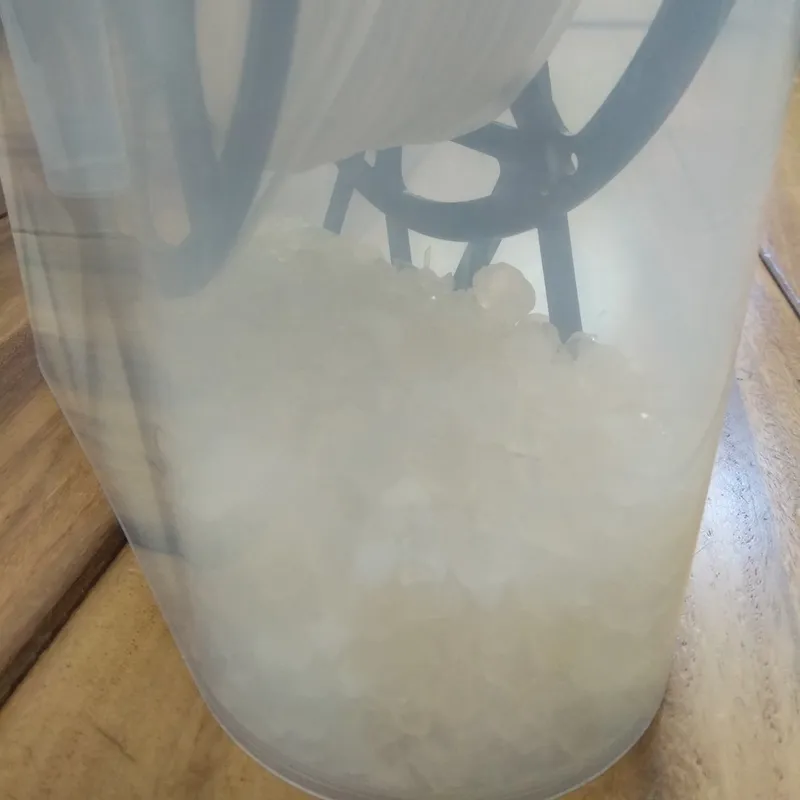

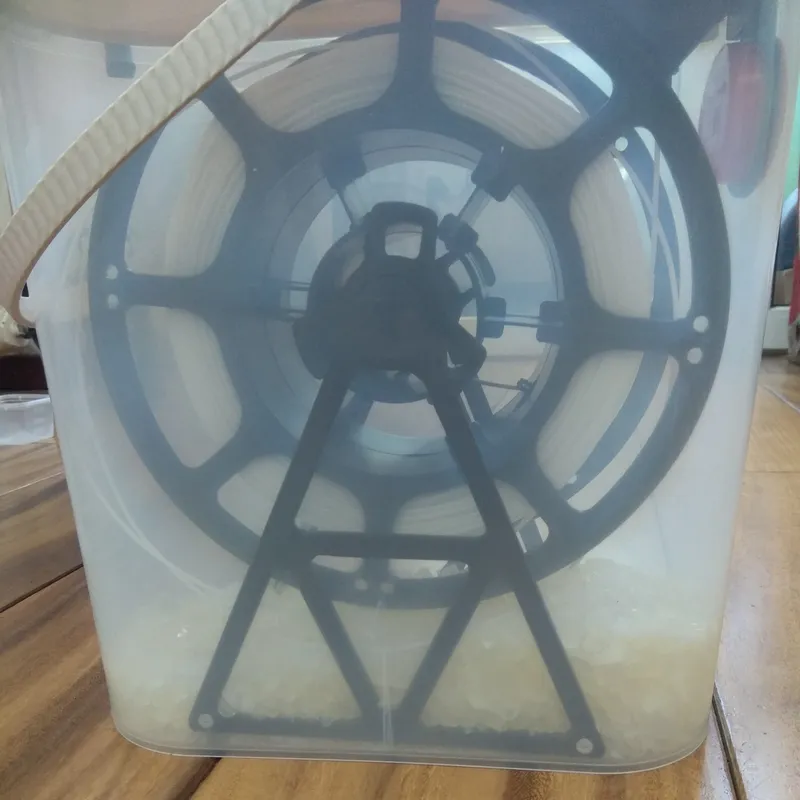

После того как все собрано и нужно засыпать на дно контейнера силикагель.

Его стоит предварительно просеять через мелкий дуршлаг чтобы избавиться от пыли и совсем мелких гранул.

Сыплем столько, чтобы катушка не цепляла, у меня влазит где-то полкило.

Опять же на фотке видно.

Сушим пластик, и сразу тепленький помещаем в драйбокс.

Радуемся!

Красивому драйбоксу и прекрасной печати!

Вы можете использовать файлы проекта как угодно.

Буду рад если сохраните упоминание обо мне.

С уважением Родик Андрей. Instagram, Telegram @RodikAndrey
