Bigger Parts Bin Magnet Version

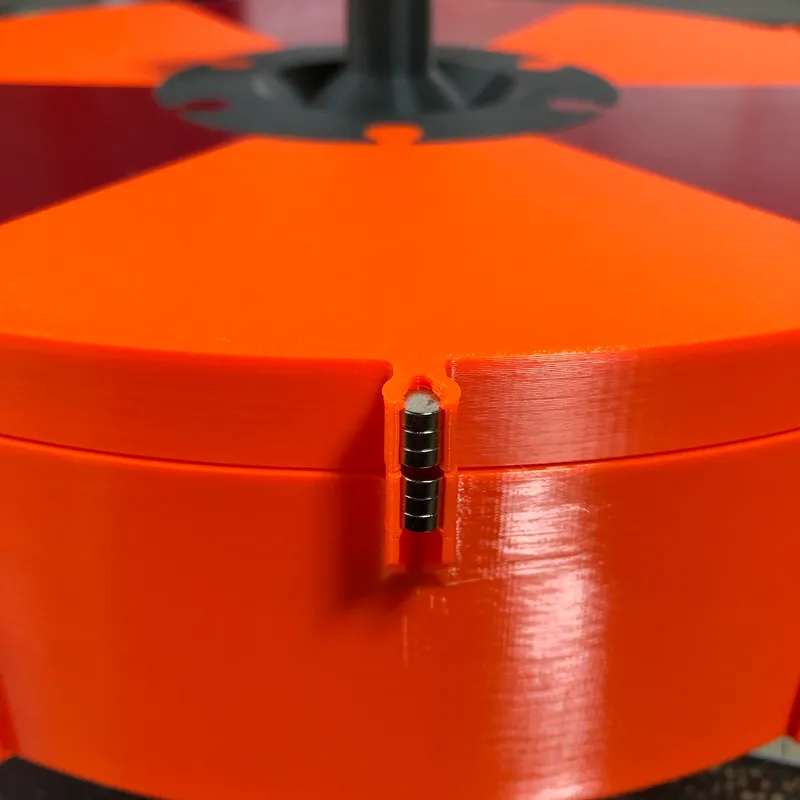

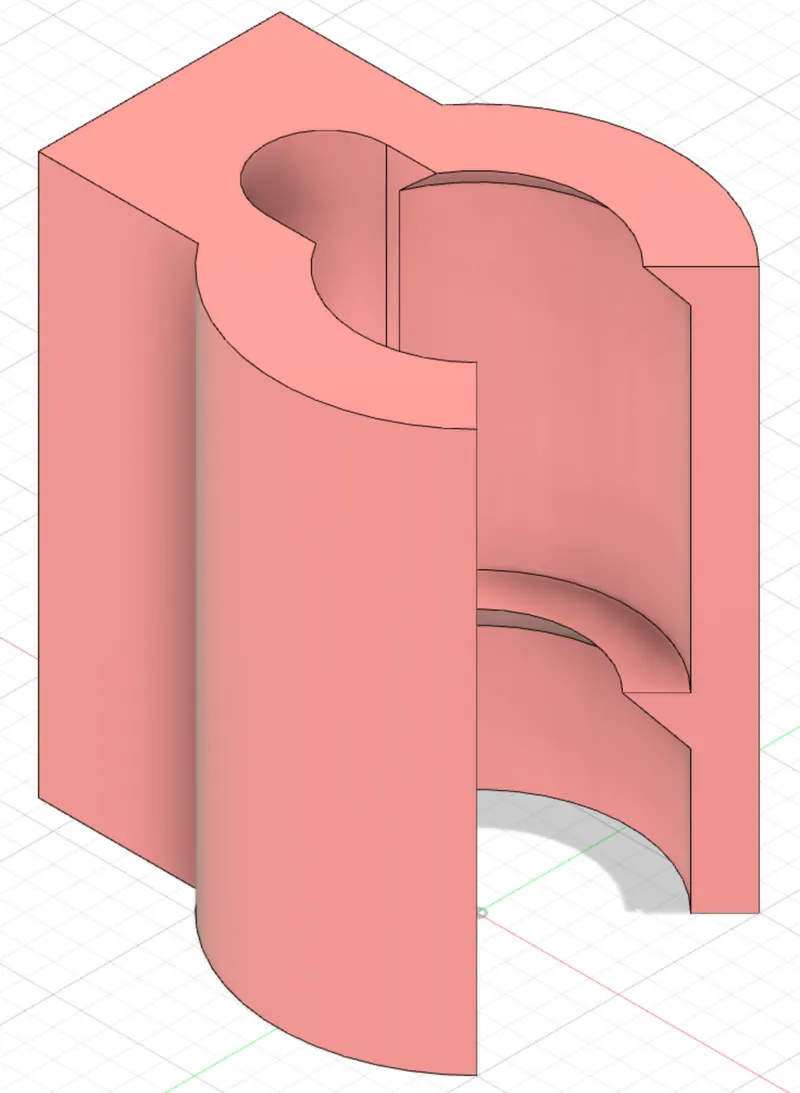

This remix uses magnets to hold drawers in place. Designed to snap-fit magnets into place. No glue is required.
引き出しを磁石で固定するリミックスです。磁石をスナップフィットで固定するように設計しました。接着剤は不要です。

It is designed to use three magnets of 5mm diameter and 2mm thick. If you want to use magnets of different sizes, adjust the following parameters.
直径5mm、厚さ2mmの磁石を3個使うようになっています。違う大きさの磁石を使いたい場合は以下のパラメータを調整してください。

• magnet_diameter
• magnet_thickness
• magnet_stopper_size
• catch_thickness
• catch_open_angle

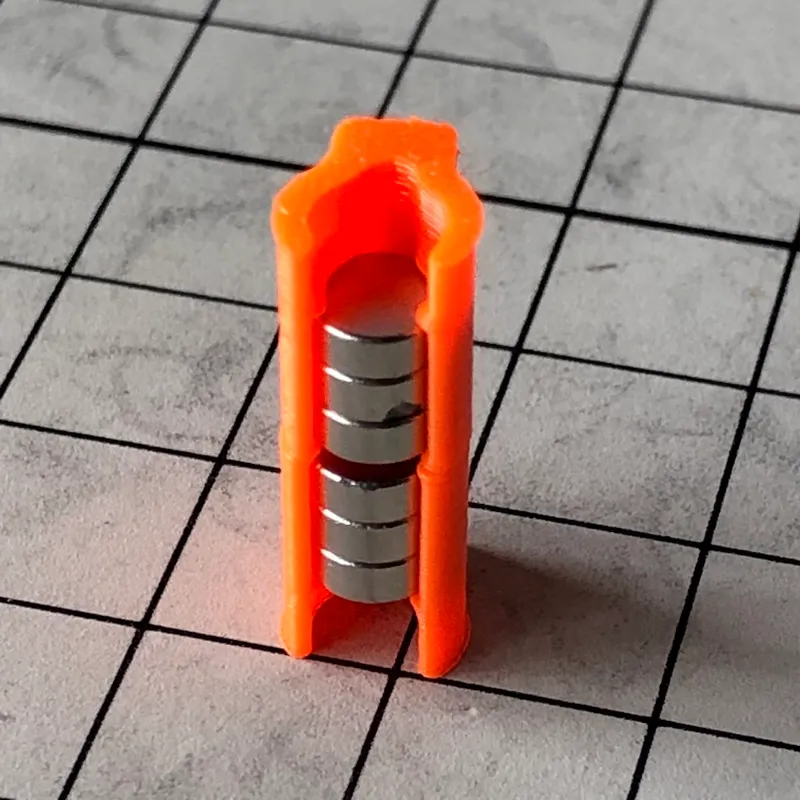

Please use the "magnet test" component as a test piece for the adjustment. As a result of the adjustment, the value of the parameter "magnet_diameter" is 5.4mm larger than the magnet size.
テストピースとして「magnet test」という部品を用意したので、調整する際はそれを使ってください。調整の結果、パラメータ「magnet_diameter」の値は磁石のサイズより大きな5.4mmになりました。

The basic structure is the same as the original. If you are using it for the first time, please read the explanation of the original together. This is a remix of a remix, so you need to go back to the original twice.
基本的な構造はオリジナルと変わりません。初めて使う方はオリジナルの説明を併せて読んでください。これはリミックスのリミックスなので、二回オリジナルに遡る必要があります。

STL file is not attached
STLファイルは添付していません

It is intentional that STL files are not attached. This is because the shape of filament spools is not standardized and you need to make a model to fit the spools you have.
STLファイルを添付していないのは意図的です。フィラメントスプールの形状は標準化されていないので、自分の手持ちのスプールに合わせてモデルを作る必要があるからです。

Please use Fusion360 to modify the parameters and export the STL file for printing.
Fusion360を使ってパラメータを変更し、STLファイルを書き出して印刷してください

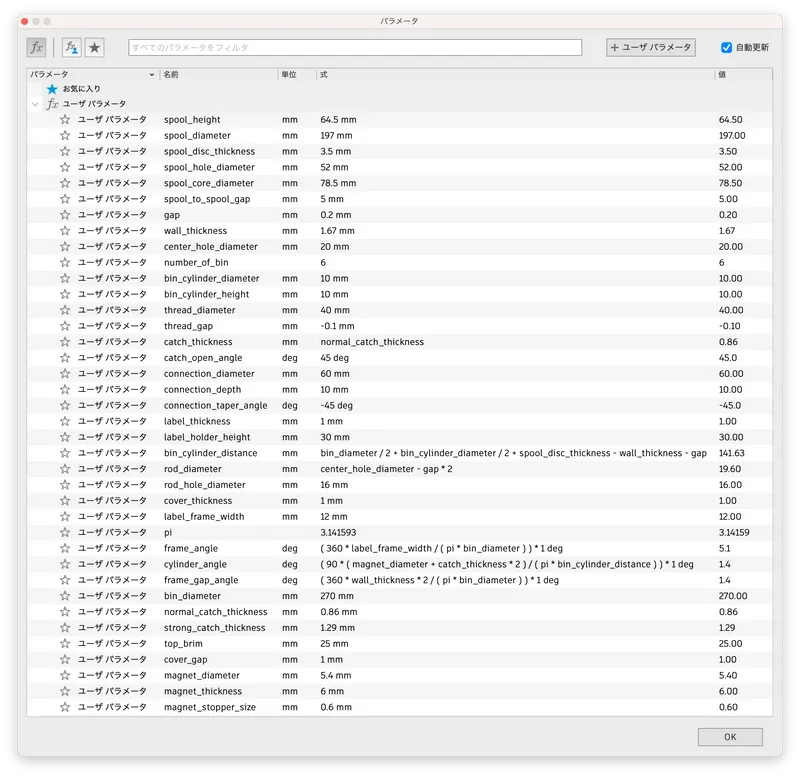

Parameters
