Čtyřdobý spalovací motor

Tisk

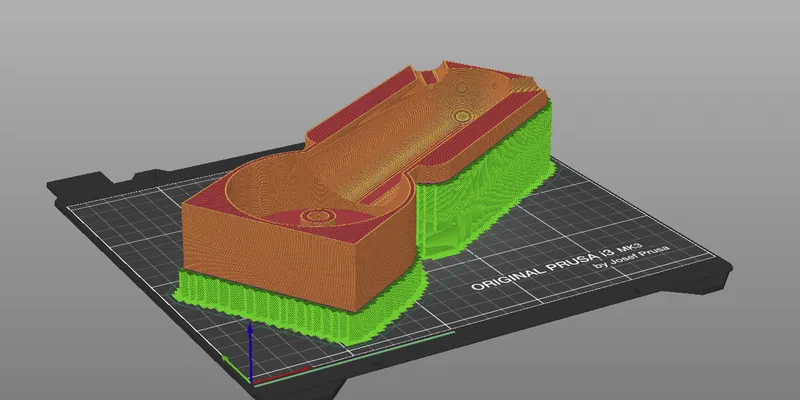

Vše je tisknuto dle modelů v Souborech. Tisk s podpěrami je nutný pouze u motoru a pístu. Velikost modelů je uzpůsobena pro tisk na Prusa i3 MK3S+, viz foto. Další fotografie znázorňuje ručně malované podpěry.

Verze s manuálním pohonem

Tento model motoru je ovládán ručně pomocí otočné kličky. Ke spojům je potřeba použít 2 závlačky o celkovém průměru 3 mm.

Blok motoru je s podložkou spojen lepidlem. Jedna závlačka zajišťuje spojení klikové hřídele s pístem (Pist_manual.stl). Druhá závlačka (součástí kličky) slouží ke spojení kličky (Klicka.stl) a klikové hřídele. Ke kličce je nutné vytisknout protikus Otocna_klicka.stl. Aby bylo možné spojit pohyblivé části, je nutné nasadit všechny k sobě co nejtěsněji a vrtákem o průměru 3 mm provrtat díru do hřídele pro vložení závlačky.

Verze s motorovým pohonem

Tento model je ovládán motorem od Lego Mindstorms EV3. Spojení všech částí je stejné jako u manuální verze motoru. Rozdíl je v podložce a ukončení klikové hřídele. Podložka má větší rozměry pro umístění motoru a ovládací kostky EV3, dále má vyvýšený blok pro připevnění motoru.

Blok motoru je nutné spojit s podložkou opět lepidlem. Vnitřní část motoru zůstává pro spojení stejná, tedy je nutné použít závlačku. Kliková hřídel (Pist_motor.stl) je prodloužena pro spojení s motorem druhou závlačkou (Doraz.stl), pro kterou je nutné provrtat díru do hřídele o průměru 3 mm.
