Project: Airbus MCDU

V1.1.1 - Update: 22.12.2023

German

Hallo zusammen,
ich möchte gerne mein Projekt mit euch teilen. Ich werde regelmäßig Dateien ändern und neue Versionen hinzufügen und dies kommentieren.

Ziel: Eine funktionierende Airbus MCDU, inklusive Rahmen und späterer Einbau in ein Homecockpit. Simulatoren: X-Plane & MSFS (Fenix + FBW)

Drucken könnt ihr das auf eigene Gefahr, dass etwas nicht passt.

PCB: https://oshwlab.com/edouardallez/mcdu-lighted

Bleibt auf dem Laufenden! :)

English (Translator)

Hello everyone,
I would like to share my “still in progress” project with you. I will regularly change files and add new versions and comment on this.

Goal: A working Airbus MCDU, including frame and later installation in a home cockpit. Simulators: X-Plane & MSFS (Fenix + FBW)

You can print this at your own risk that something will not fit.

PCB: https://oshwlab.com/edouardallez/mcdu-lighted

Stay tuned! :)

Printer & Settings & Filament

Printer: Bambu Lab X1 Carbon with AMS

Nozzle: 0.4mm

Plate: Textured PEI Plate

Supports: No

Frame: PLA Grey LH: 0.2mm

Buttons: PLA Transparent & Black TopLayers LH: 0.12mm

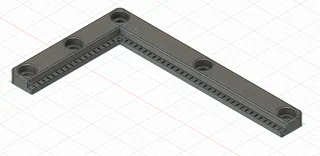

LCD Bracket: PLA Black LH: 0.2mm

Parts

1x 4:3 5 Zoll LCD Display (Aliexpress ~60 Euro) (i.E.: Aliexpress)

6x M2.5*11+6mm Brass Standoff Spacer

4x M2.5*5+6mm Brass Standoff Spacer

6x M2.5 Nut

6x M2.5 Screw

Changelog

V1.0 - 05.03.2023 - Project Start

V1.0 - 05.03.2023 - Added LCD Driver Bracket

V1.1 - 05.03.2023 - Buttons now fitting

V1.1.1 - 22.12.2023 - Added PCB Link

ToDo

• Design Frame for Mega2650
• Software Documentation
• Design & Publish Gerber File for PCB
• Add Frames for Letters E, N, S, W
• ScrewCovers like Real Airbus Screws

Anpassungen für meine Erweiterungen.
