NIKE AIR JORDAN 1 SHOES Sculpture LED Lamp (Italian Descripion)

iCiao a tutti!

Data l'ultima challenge sul modello delle Air Jordan ho pensato di creare una lampada remix.

Ecco poche semplice istruzioni per montarlo.

STEP 0. Cosa ci serve???

Innanzitutto direi di partire da tutto l'occorrente per creare questo modello. Vi dico cosa ci serve e dove l'ho comprato e vi propongo alcune alternative per reperire il materiale.

1. Parti stampate in 3D scaricabili da questo modello.

2. Cavo con interruttore e spina. Io ne ho comparto uno da Leroy Merlin ecco il link.
   https://www.leroymerlin.it/prodotti/elettricita-automazioni-e-smart-home/fili-e-cavi/cavi-elettrici-e-fili/cavo-con-interruttore-in-pvc-l-150-mm-nero-34649846.html?src=clk
   Ma ce ne sono tantissimi su Amazon come:
   https://www.amazon.it/cablepelado-Cavo-alimentacion-interruttore-1-5-Metri/dp/B079H3ZT9C/ref=sr_1_2_sspa?keywords=cavo+con+interruttore+e+spina&qid=1670370920&sprefix=cavo+con+interr%2Caps%2C277&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1
   Oppure https://www.amazon.it/cablaggio-bipolare-H03VVH2-F-interruttore-unipolare/dp/B07SPGRT7G/ref=sr_1_6?keywords=cavo+con+interruttore+e+spina&qid=1670370952&sprefix=cavo+con+interr%2Caps%2C277&sr=8-6
   Insomma ce ne sono tantissimi divertitevi a cercarne altri.

3. Un Portalampa E14.
   Io ho comparto il mio da Leroy Merlin (ecco il link: https://www.leroymerlin.it/prodotti/illuminazione/illuminazione-per-interni/lampade-da-soffitto/accessori-per-lampade-e-lampadari/portalampade/portalampada-e14-36542520.html?src=clk#component-displaycomp
   Ho scelto questo perchè costa poco e inoltre ha una chiera con 4 fori.


   Su amazon ne potete trovare tanti altri come questo ma io non ne ho trovati con la ghiera. in ogni caso potete montarlo comunque incollando il portalampada alla struttura. Ecco alcuni link (non verificati): https://www.amazon.it/Portalampada-Attacco-Portalampade-Supporto-Lampadina/dp/B08YMR7N26/ref=sr_1_5?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=RSNJRJWGILN6&keywords=portalampada+e14&qid=1670371562&sprefix=portalampada+e14%2Caps%2C119&sr=8-5

   https://www.amazon.it/Portalampada-Plastica-Attacco-Filettata-Confezione/dp/B07RN49GXM/ref=sr_1_10?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=RSNJRJWGILN6&keywords=portalampada+e14&qid=1670371602&sprefix=portalampada+e14%2Caps%2C119&sr=8-10

   https://www.amazon.it/YinzPlus-confezione-Portalampada-Candela-Colore/dp/B08T8Z5H7Z/ref=sr_1_2_sspa?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=RSNJRJWGILN6&keywords=portalampada%2Be14&qid=1670371602&sprefix=portalampada%2Be14%2Caps%2C119&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

4. Se userete il portalampada che ho usato io (quello comprato al Leroy Merlin) vi serviranno anche 4 viti M3X10 autofilettanti.

5. Una lampadina LED con ghiera di attacco E14.
   In commercio ci sono di ogni tipo quindi credo sia inutile darvi dei link su dove comprarla.

6. Colla (facoltativa)

Passiamo adesso alla costruzione della lampada.

STEP 1. Stampa del corpo lampada

Stampare il modello STL “Air Jordan Light”

Stampatelo come più vi piace, basta che non si rompa e che possiate montarci su il portalampada.

Io lo ho stampato in PLA, 30% infill, 0.2 mm di layer.

Serviranno supporti di stampa.

Vi riporto qui le dimensione dell'asola per il passaggio del cavo.

Una volta stampato tutto e rimosso i supporti la lampada è pronta per essere montata.

STEP 2.  Montaggio

Possiamo adesso passare al montaggio!!!

Per prima cosa far passare il cavo lungo il percorso asolato fino a che i fili non potranno essere gestiti manualmente con facilità.

Successivamente collegare il porta lampada ai 2 cavi: è semplicissimo. In ogni caso vi mando ad un video dimostrativo su Youtube.

Una volta montato il tutto infilare il portalampada in posizione e fissarlo con le viti (o con la colla). Una volta completato (se avate usato la colla aspettato che sia asciutta) avvitate la lampadina.

Il risultato finale che dovreste ottenere è il seuguente:

Ovviamente provate che la lampadina si accenda. (fate molta attenzione perchè sulla ghiera della lampadina passano 220V!!!!)

STEP 3.  Stampa e montaggio della base (facoltativo)

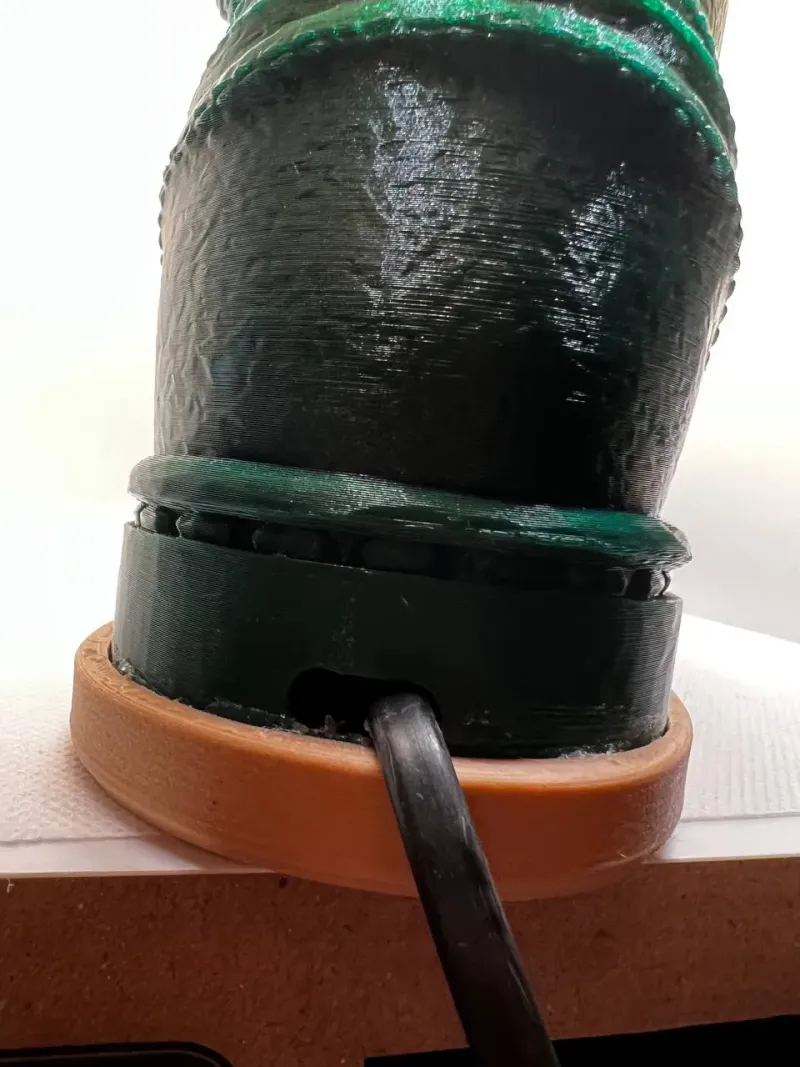

Se volete arricchire la lampada o volete solo un miglior piano di appoggio stampatevi anche la base (la stampa non richiede supporti e non ha particolari accortezze) dopo di che potete incollare la base con la lampada e avrete finito.

La base non farà nessuna interferenza col cavo della lampada.

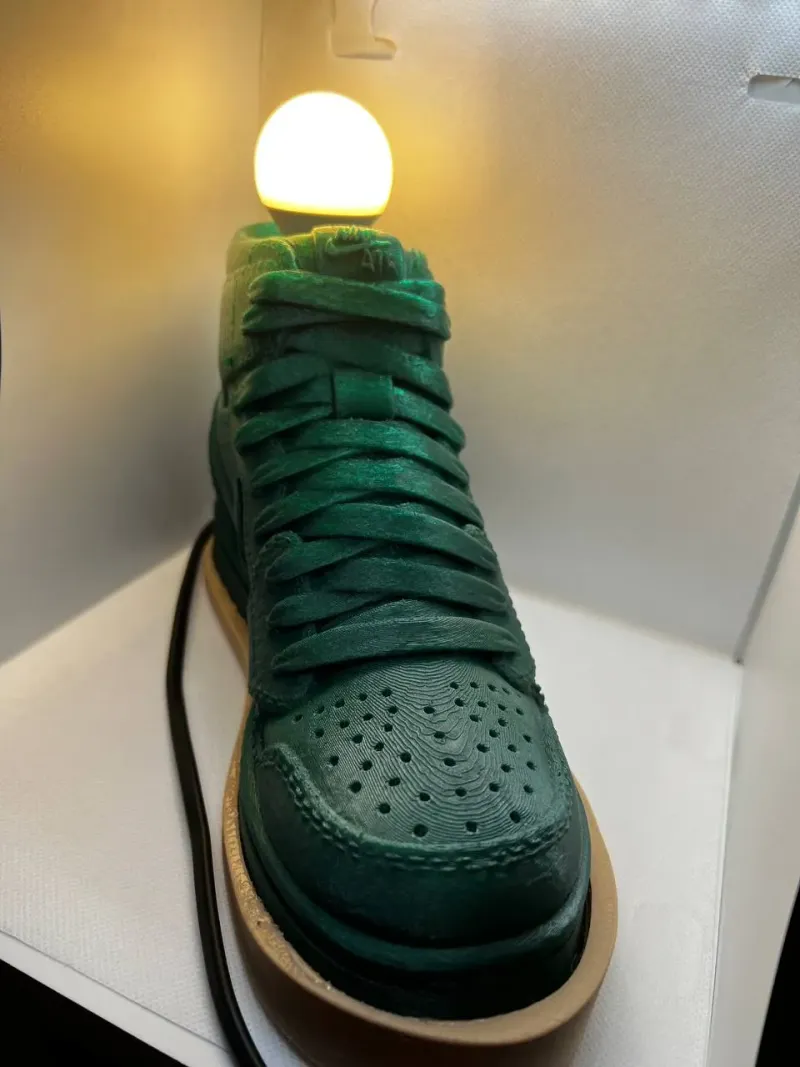

ABBIAMO FINITO Questo è quanto! :) questo sarò il risultato finale:

Grazie per la disponibilità e se ti è piaciuto il mio lavoro potresti farmelo sapere pagandomi un caffè a questo link: https://paypal.me/DdelRosso

Per questo modello ho acquistato il modello STL originale della scarpa:

Mi raccomando acquistate i modelli per supportare i creatori.

Ho stampato tutto con la mia Prusa MK3S+

Grazie e Buon Make a tutti!
