MSpa Urban Surora Sandfilter Adapter

Das Modell besteht aus zwei Teilen:

• Schlauch-Adapter, um einen 32mm Schlauch an den Wasserabfluss des Whirlpools zu hängen.
• Ablauf-Stutzen, der im Pool in den Ablauf gesteckt wird, damit der Pfropfen den Ablauf nicht verschließt und das Wasser direkter vom Boden abgesaugt wird

Gedruckt in PETG, da das Wasser konstant warm ist und der Jacuzzi in der Sonne steht.

Die Teile sind für den Whirlpool MSpa Urban Surora designed worden, können aber eventuell auch bei anderen Modellen passen.

TODO

Umlenkung für den Wasserrücklauf am Beckenrand ist noch in Planung :)

Druckanweisungen

Schlauchadapter

• stehend, Gewinde nach oben.
• Brim: ja
• Supports: nein
• Schichthöhe: 0.2 mm
• Infill: 50%, Gyroid
• Filament Bavaria PET-G weiß

Ablaufstutzen (beide Teile)

• Brim: nein
• Supports: nein
• Schichthöhe: 0.2 mm
• Infill: 15%, Gyroid
• Filament Bavaria PET-G weiß

Installation

Im Folgenden eine Bilderserie, wie der Whirlpool aufgerüstet wird.

Adapter für Schlauch zum Sandfilter

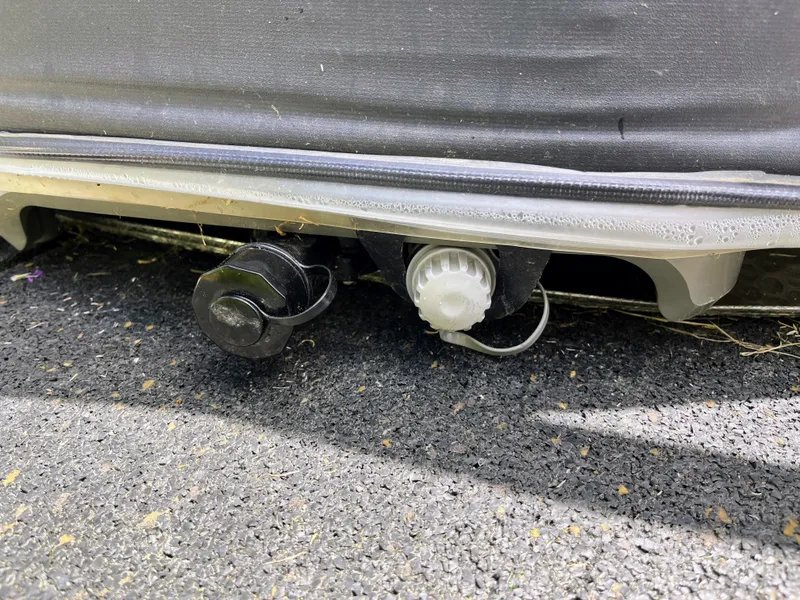

	Den weiße Ablaufstutzen abschrauben. Solange im Pool der Stöpsel zu ist, tritt auch kein bzw. kaum Wasser aus.

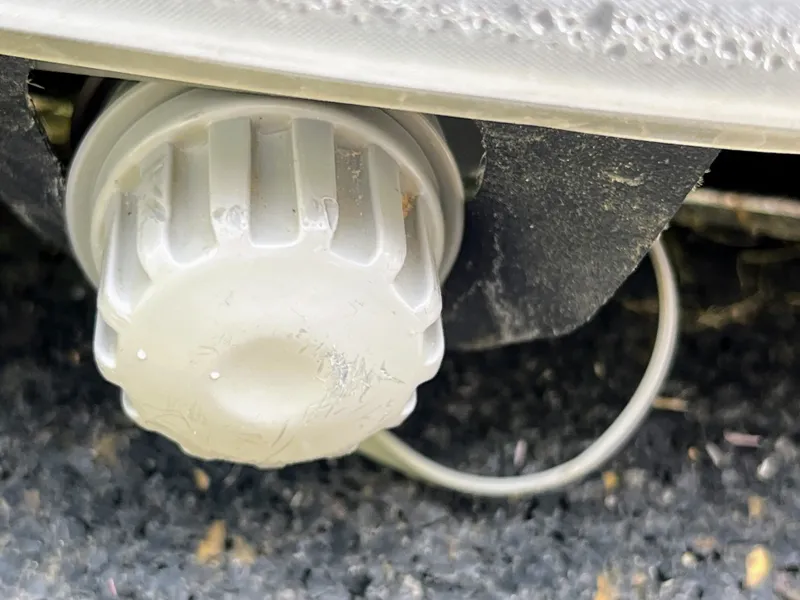

	Schraubdeckel komplett mit Öse entfernen.

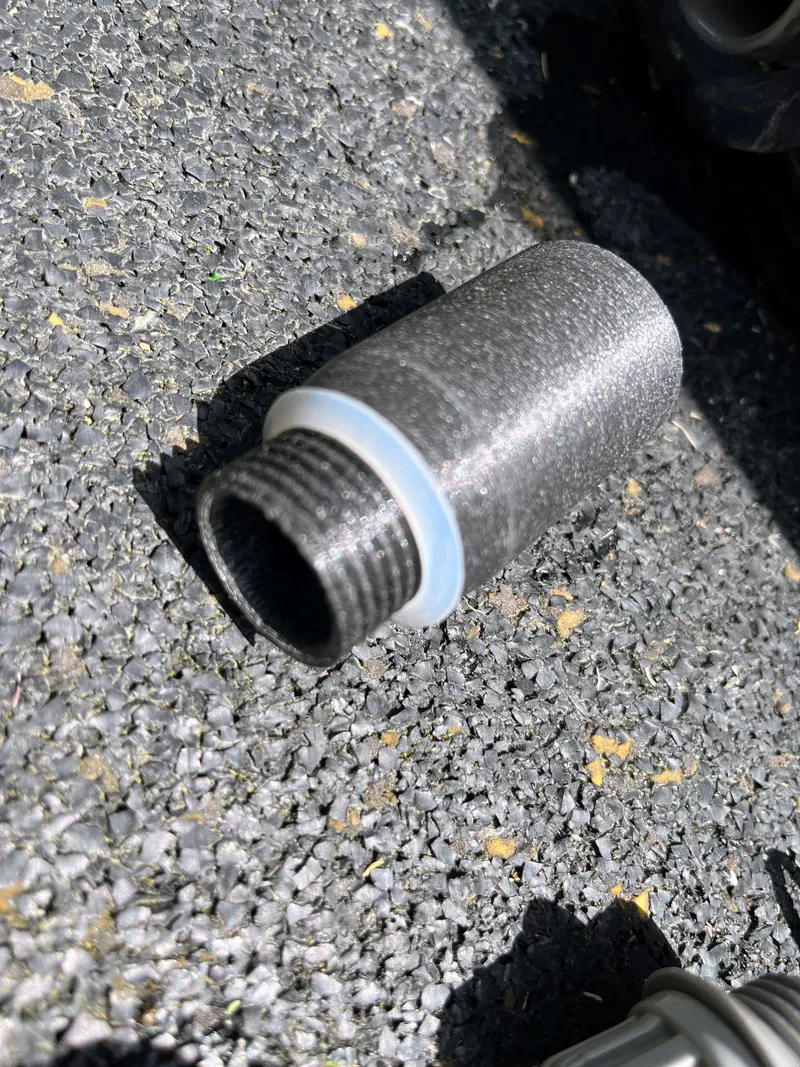

	Den Dichtungsring von dem Schraubdeckel auf den Adapter stülpen.

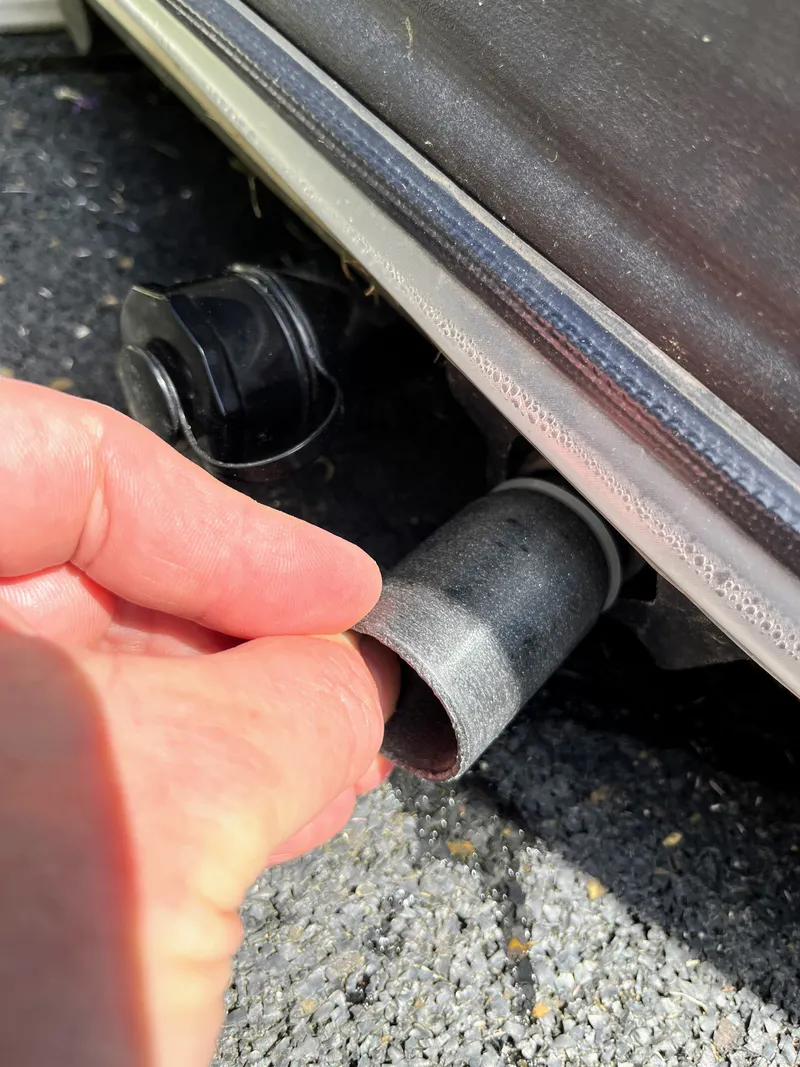

	Adapter einschrauben und handfest anziehen.

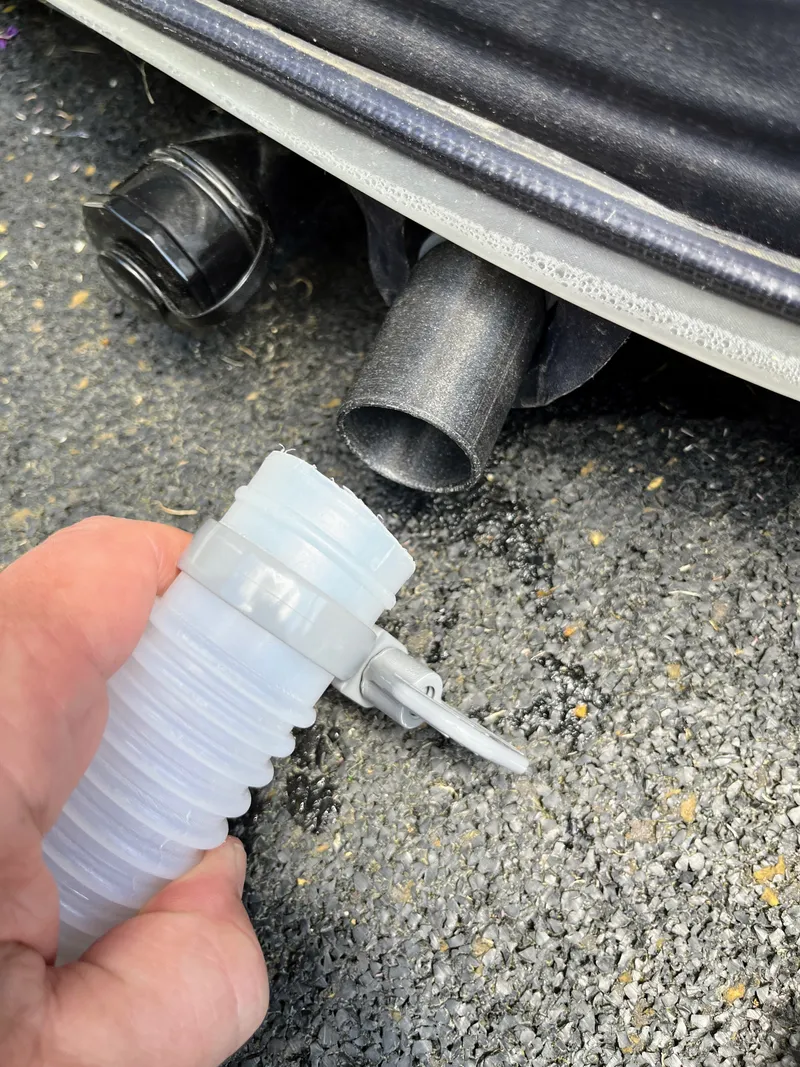

	32mm Schlauch von der Filteranlage aufschieben und mit Rohrschelle sichern.

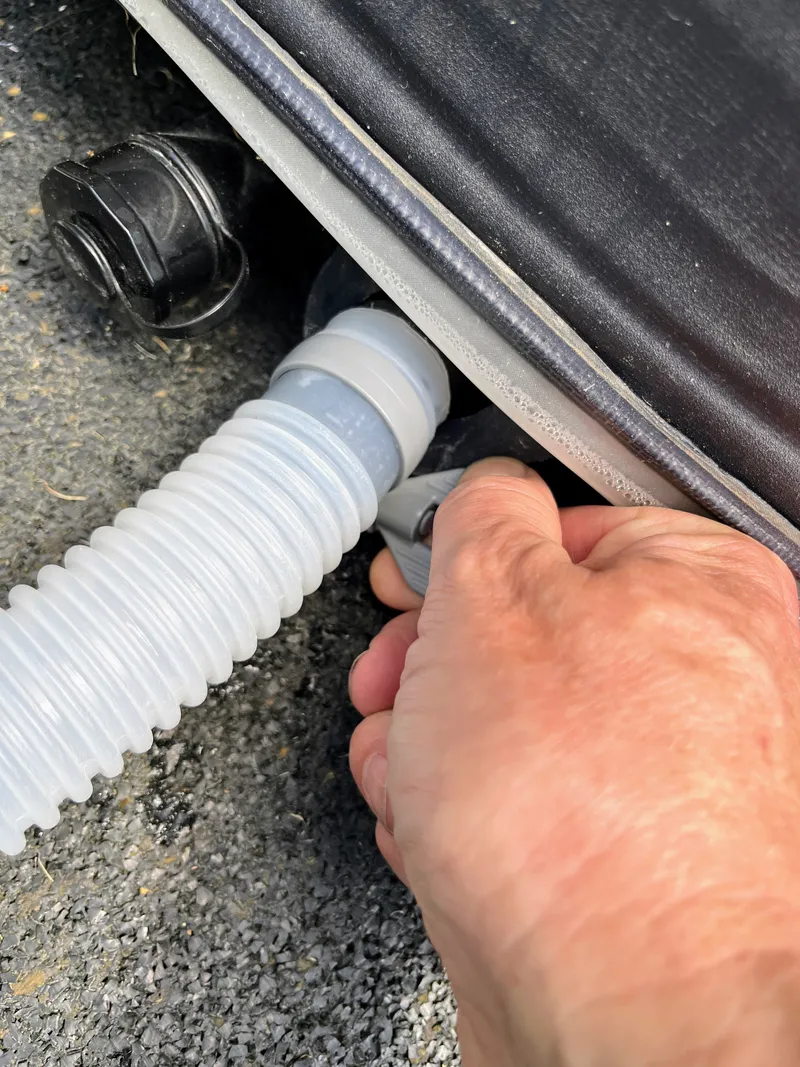

	Schlauchschelle anziehen.
	Verbindung zwischen Sandfilter und Whirlpool steht.

Bitte unbedingt kontrollieren, dass der Auslauf dicht ist! Im ersten Versuch hatte ich ziemlich Wasser verloren, da der Stutzen unterm Whirlpool nicht dicht verklebt war!

Ablaufstutzen im Whirlpool

	Die beiden Teile des Ablaufstutzen zusammensetzen. Ggfs. verkleben.

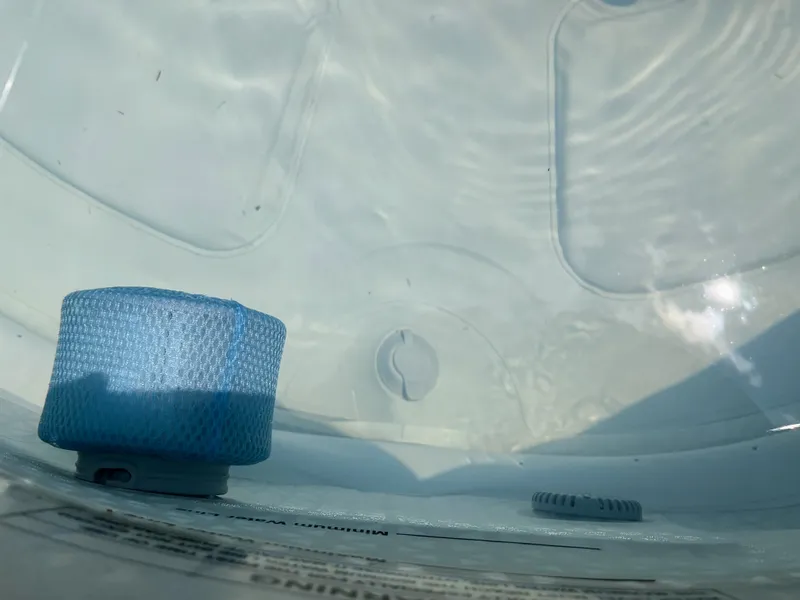

	Stöpsel im Whirlpool öffnen

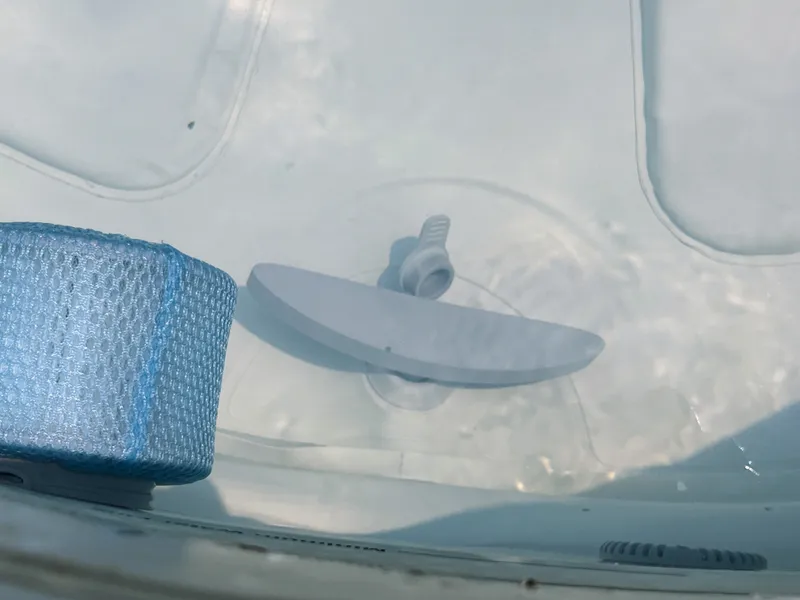

	Ablaufstutzen einstecken

Am Ende kontrollieren, ob alle Verbindungen dicht sind.
