Startovací rampa pro vodní rakety / water rocket launch rig

CZ:

Startovacích ramp na vodní rakety je mnoho - za jiné např. tato: https://vida.cz/blog/raketa  (což je i návod), tyto: https://www.prusaprinters.org/cs/search/prints?q=water%20rocket nebo tyto: https://www.thingiverse.com/search?q=water+rocket&type=things&sort=relevant

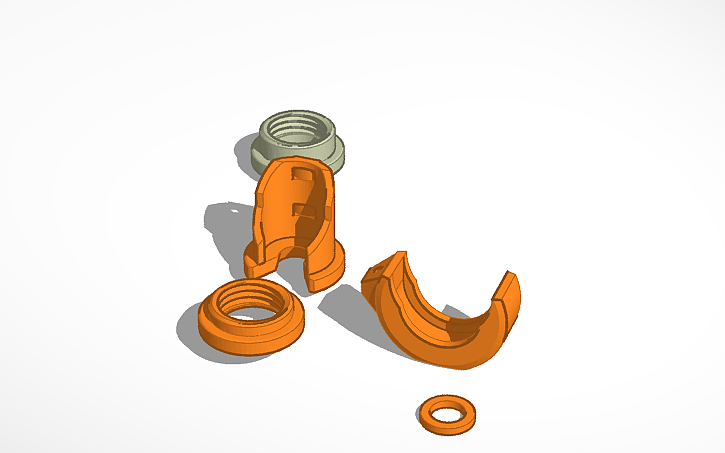

Já mám dobré zkušenosti s vodními raketami plněnými pomocí automobilního ventilku TR415 (myslím, že autorem nápadu je Radim Kusák - díky!). V TinkerCADu jsem proto vyrobil rampu, která usnadní starty těchto raket. (Inspiraci a PET závit jsem vzal tu: WRLS by Superbeasti).

Tisknout nejlépe v PETG (ale jde i v PLA), 4 perimetry, 20% výplň). Vše jde bez podpěr

Pomůcky (mimo tištěných):

• Ventilek TR415, pumpička
• stahovací pásky
• něco, k čemu se držák připevní, aby držel ve svislé poloze (klacek, tyčka, plaňka od plotu)
• provázek, cca 1,5 m

Návod ve formě komixu, případné dotazy zde.  (návod vylepším, až bude čas)

EN:

This is my attempt on simple water rocket launch rig - you may find others here: https://vida.cz/blog/raketa, there: https://www.prusaprinters.org/cs/search/prints?q=water%20rocket or elsewhere: https://www.thingiverse.com/search?q=water+rocket&type=things&sort=relevant

I have good experience with water rockets using var tyre valve type TR415 (invented by Radim Kusak - thanks!). (Inspiration and PET screw model taken here: WRLS by Superbeasti). To have full water rocket launch rig you need printed parts and also:

• TR415 car tyre valve, pump/compressor
• zip ties
• somethig to hold rig vertically (rod, fence pole..)
• string to pull the latch

Print preferrably in PETG, 4 perimeters, 20% infill, no supports needed

this is work in progress - especially documentation :-)
