Buderus 4000 Aussentemperatur Sensor Gehäuse mit Sensor

Seit einigen Tagen  wurden die Heizkörper nur noch lauwarm. Der Außenfühler war defekt. Ich habe ihn nachgemessen. Sein Widerstand ist temperaturabhängig konstant ca 1,7 k . Bei 0  Grad sollte er ca. 32 k haben.

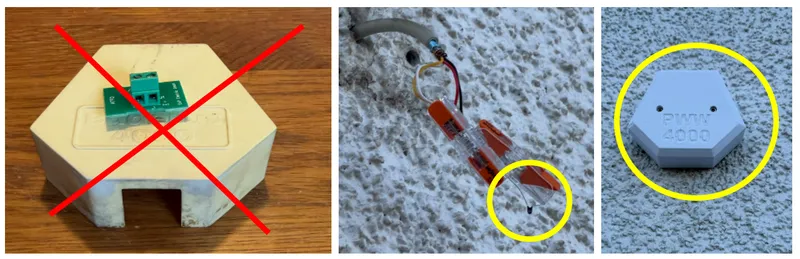

den Originalfühler inklusive Gehäuse (li) habe ich ersetzt durch einen MF52 Thermistor 10K (10 Stk ca 7€) ersetzt.

Auf den Fotos seht ihr den Schriftzug PWW, auf dem hier veröffentlichten Modelldateien findet ihr den Schriftzug "Brudeus 4000" ein Kunstwort, welches an Buderus angelehnt ist. Wenn Ihr den Deckel ohne Schriftzuck drucken wollte, findet ihr den Deckel als separate Datei.

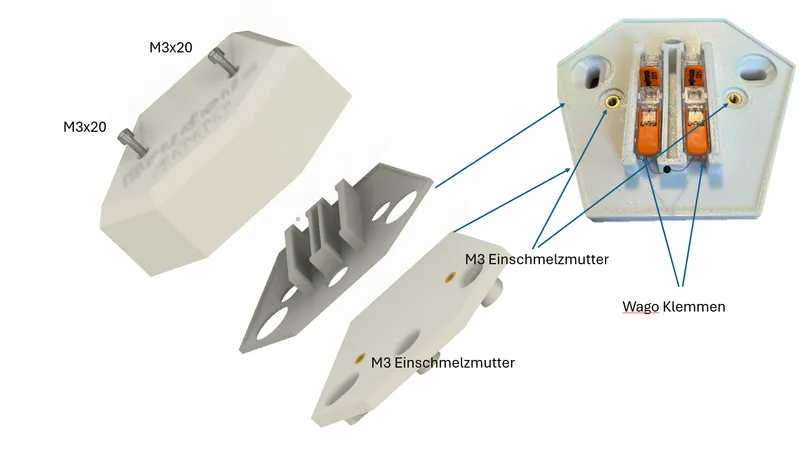

 Das Gehäuse besteht aus 3 Teilen: Deckel, Montageplatte und Wago Platte.

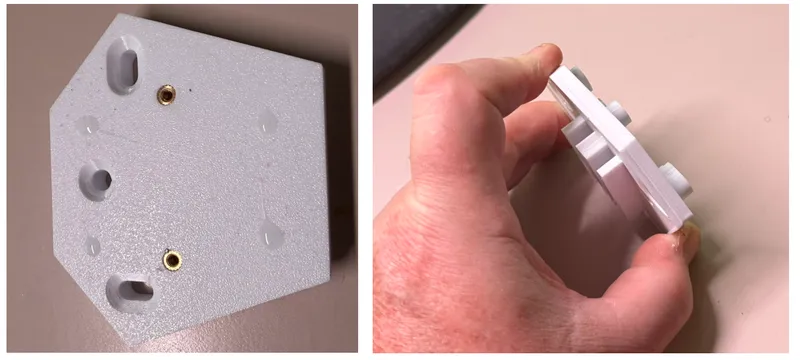

In die Montageplatte werden zwei M3 Einschmekzmuttern eingeschmolzen

Montageplatte und Wagoplatte kann man mit einigen Tropen Sekundenkleber verkleben.

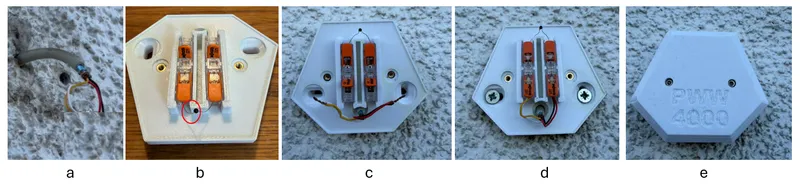

Einbau

1. Abschrauben der Kabel aus der alten Kabelklemme und entfernen der alten Box,
2. Den Sensorwiderstand in die Wagoklemmen einklemmen,
3. Kabel in die Box einführen
4. In die Wago Klemmen einführen und festklemmen
5. Deckel mit zwei M3 x 20 Innensechskantschrauben befestigen

Bauteile

• 1 Sensor Widerstand https://amzn.to/43VfOuM  (10 er Pack)
• 2 Wago Klemmen: https://amzn.to/3KqcfGp (60 Stk)
• Sekundenkleber mit Aktivator: https://amzn.to/4859u6s
• Meine Empfehlung für das PETG Filament: https://amzn.to/3XqOKjp
