Snapmaker U1 Top Hat By. Srin

Snapmaker U1 DIY Top Hat By. Srin

Snapmaker U1 DIY Top Hat 입니다.

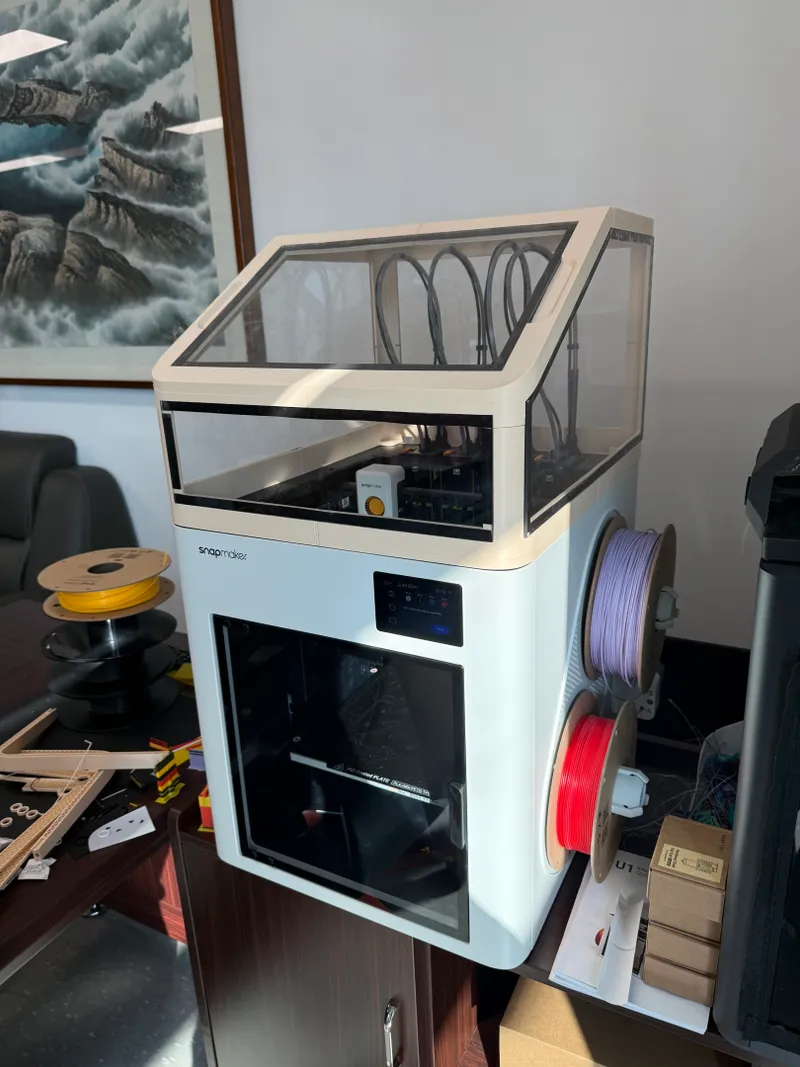

This is a Snapmaker U1 DIY Top Hat.

최소한 250mm 출력이 가능한 프린터가 필요합니다.
A printer capable of printing at least 250mm is required.

https://github.com/srinn/Snapmaker-U1-DIY-Top-Hat

• 저에게 커피 한 잔!
  Buy me a coffee!

https://www.buymeacoffee.com/srin

BOM 구매처 / Ordering BOM

Blurolls와 협업하여 출력물을 제외한 BOM 키트를 구매할 수 있는 상품 페이지를 마련했습니다.
In collaboration with Blurolls, we've created a product page where you can purchase the BOM kit, excluding the printed parts.

오리지널 모델, 비탈면이 긴 버전, 비탈면이 없는 버전의 총 세 종류의 모델을 지원합니다.
Supports three types of models: Original Model, Huge Slope Version, and No Slope Version.

아래의 Blurolls 링크를 클릭하여 주문하실 수 있습니다.
You can order by clicking the Blurolls link below.

https://www.blurolls3d.com/products/snapmaker-u1-top-hat-pc-panels-kit-designed-by-srin

Fysetc와 협업을 진행하여 출력물을 제외한 BOM 키트를 구매할 수 있는 상품 페이지를 마련했습니다.
In collaboration with Fysetc, we've created a product page where you can purchase the BOM kit, excluding the printed parts.

오리지널 모델을 지원합니다.
Supports Original Model.

아래의 Fysetc 링크를 클릭하여 주문하실 수 있습니다.
You can order by clicking the Fysetc link below.

https://a.aliexpress.com/_c3aTZ8dJ

위의 구매 링크에서 BOM 키트를 주문하시면 저에게 직접적인 도움이 됩니다!
Ordering a BOM kit here will directly help me!

물론 여전히 당신이 원하는 곳에서 자유롭게 PC 패널, 목공용 도웰핀, 3M VHB 테이프, 폼 테이프를 직접 주문할 수 있습니다!
Of course, you can still freely order PC panels, wood dowel pins, 3M VHB tape, and foam tape directly from wherever you want!

중요 변경 사항 / Important change

1. 2025/11/24 PM 12:15 (GMT+0900, South Korea)

   • 중요한 변경 사항입니다. STL 파일을 생성하고 업로드하기 전 어떤 이유에서인지 서포트 구조물이 정렬되지 않았습니다. 진심으로 사과드립니다. 서포트 구조물을 수정하여 다시 제작했습니다. 영향을 받은 출력물은 Upper Face STL 파일 4개입니다. 다시 한번 진심으로 사과드립니다.
     This is an important change. For some reason, the support structures were misaligned before the STL file was created and uploaded. I sincerely apologize. I have corrected the support structures and recreated them. The affected prints are the four Upper Face STL parts. Again, I sincerely apologize.

2. 2025/11/24 PM 02:37 (GMT+0900, South Korea)

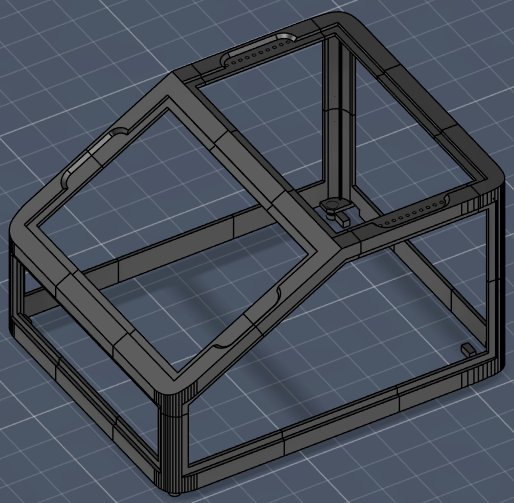

   • 작은 프린터를 위한 모델이 추가되었습니다. 최소 180mm 이상의 프린터에서 출력 가능합니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 48개 이상 준비하세요.
     A model for small printers has been added. It can be printed on printers at least 180mm wide. Prepare at least 48 wooden dowel pins Ø6mm × length 30–40mm.




3. 2025/11/24 PM 05:30 (GMT+0900, South Korea)

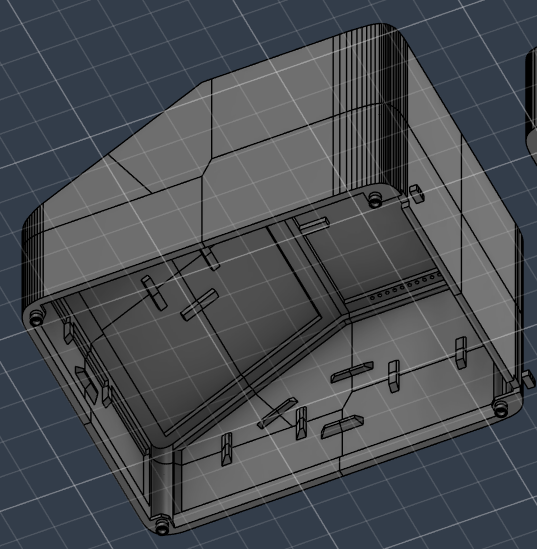

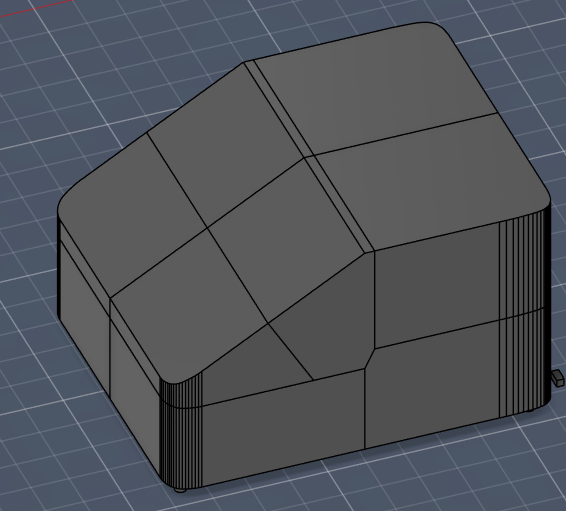

   • Plexi glass 가 없는 모델이 추가되었습니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 59개 이상 준비하세요.
     Added models without Plexi glass. Prepare at least 59 wooden dowel pins Ø6mm × length 30–40mm.









4. 2025/11/24 PM 06:39 (GMT+0900, South Korea)

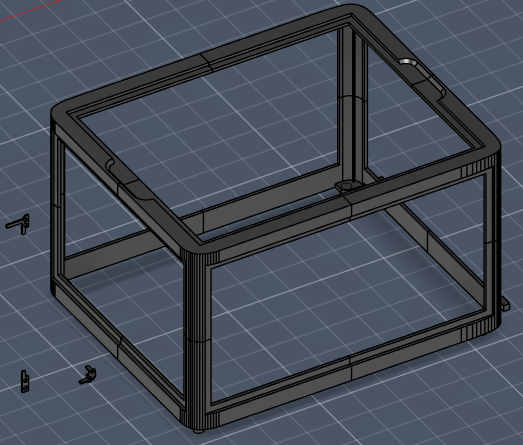

   • 비탈면이 없이 꼭대기가 평평한 모델이 추가되었습니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 24개 이상 준비하세요.
     Added a model with a flat top and no slope. Prepare at least 24 wooden dowel pins Ø6mm × length 30–40mm.





     비탈면 없는 버전 모델 전용 PC 패널 사이즈는 다음과 같습니다.
     PC panel sizes for No slope version model only are as follows:

     • 상단 덮개 PC 패널 3T 363mm × 457mm – 1개
       Top cover PC panel 3T 363mm × 457mm – 1 pcs

     • 앞면 및 뒷면 PC 패널 3T 363mm × 254mm – 2개
       Front and Rear PC panel 3T 363mm × 254mm – 2 pcs

     • 사이드 PC 패널 3T 461mm × 254mm – 2개
       Side PC panels 3T 461mm × 254mm – 2 pcs

5. 2025/11/28 PM 11:48 (GMT+0900, South Korea)

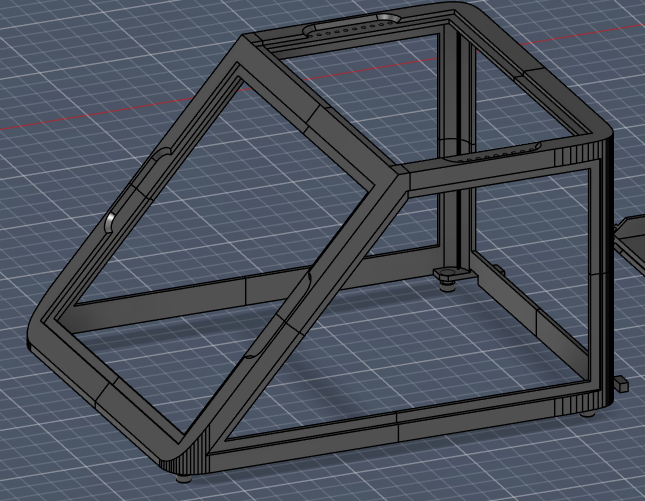

   • 정면 Plexi glass 가 없고 비탈면이 긴 모델이 추가되었습니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 24개 이상 준비하세요.
     A model without front Plexi glass and with a long slope has been added. Prepare at least 24 wooden dowel pins Ø6mm × length 30–40mm.





     비탈면이 긴 버전 모델 전용 PC 패널 사이즈는 다음과 같습니다.
     PC panel sizes for Huge slope version model only are as follows:

     • 상단 덮개 PC 패널 3T 363mm × 228mm – 1개
       Top cover PC panel 3T 363mm × 228mm – 1 pcs

     • 상단 비탈면 덮개 PC 패널 3T 363mm × 336mm – 1개
       Top sloped cover PC panel 3T 363mm × 336mm – 1 pcs

     • 뒷면 PC 패널 3T 363mm × 259mm – 1개
       Front and Rear PC panel 3T 363mm × 259mm – 1 pcs

     • 사이드 PC 패널 3T 445mm × 259mm – 2개 (대각선 절단 219mm) 주의사항: 도면을 참고하세요.
       Side PC panels 3T 445mm × 259mm – 2 pcs (diagonal cut 219mm) Important: refer to the drawings.
       사이드 PC 패널
       Side PC Panel




6. 2025/12/05 PM 01:17 (GMT+0900, South Korea)

   • 정면, 비탈면 Plexi glass 만 존재하는 모델이 추가되었습니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 52개 이상 준비하세요.
     A model with only Plexi glass on the front and slope sides has been added. Prepare at least 52 wooden dowel pins Ø6mm × length 30–40mm.





     Front and slope plexiglass only version 모델은 오리지널 모델과 사이즈를 공유합니다. PC 패널 사이즈는 다음과 같습니다.
     The Front and Slope Plexiglass Only version shares the same dimensions as the original model. The PC panel sizes are as follows:

     • 상단 비탈면 덮개 PC 패널 3T 363mm × 242mm – 1개
       Top sloped cover PC panel 3T 363mm × 242mm – 1 pcs

     • 앞면 PC 패널 3T 363mm × 108mm – 1개
       Front PC panel 3T 363mm × 108mm – 1 pcs

7. 2025/12/05 PM 04:20 (GMT+0900, South Korea)

   • 비탈면이 긴 모델의 변형이 추가되었습니다. 비탈면을 제외한 곳에 6T PC 패널을 사용합니다. 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 를 24개 이상 준비하세요.
     A variant of the Huge Slope model has been added. It uses 6T PC panels on all surfaces except the slope. Prepare at least 24 wooden dowel pins Ø6mm × length 30–40mm.





     비탈면이 긴 6T Plexiglass 모델 전용 PC 패널 사이즈는 다음과 같습니다.
     PC panel sizes for Huge slope with 6T plexiglass version model only are as follows:

     • 상단 덮개 PC 패널 6T 363mm × 227mm – 1개
       Top cover PC panel 6T 363mm × 227mm – 1 pcs

     • 상단 비탈면 덮개 PC 패널 3T 363mm × 336mm – 1개
       Top sloped cover PC panel 3T 363mm × 336mm – 1 pcs

     • 뒷면 PC 패널 6T 363mm × 259mm – 1개
       Front and Rear PC panel 6T 363mm × 259mm – 1 pcs

     • 사이드 PC 패널 6T 445mm × 259mm – 2개 (대각선 절단 219mm) 주의사항: 도면을 참고하세요.
       Side PC panels 6T 445mm × 259mm – 2 pcs (diagonal cut 219mm) Important: refer to the drawings.
       사이드 PC 패널
       Side PC Panel




기능 / Features

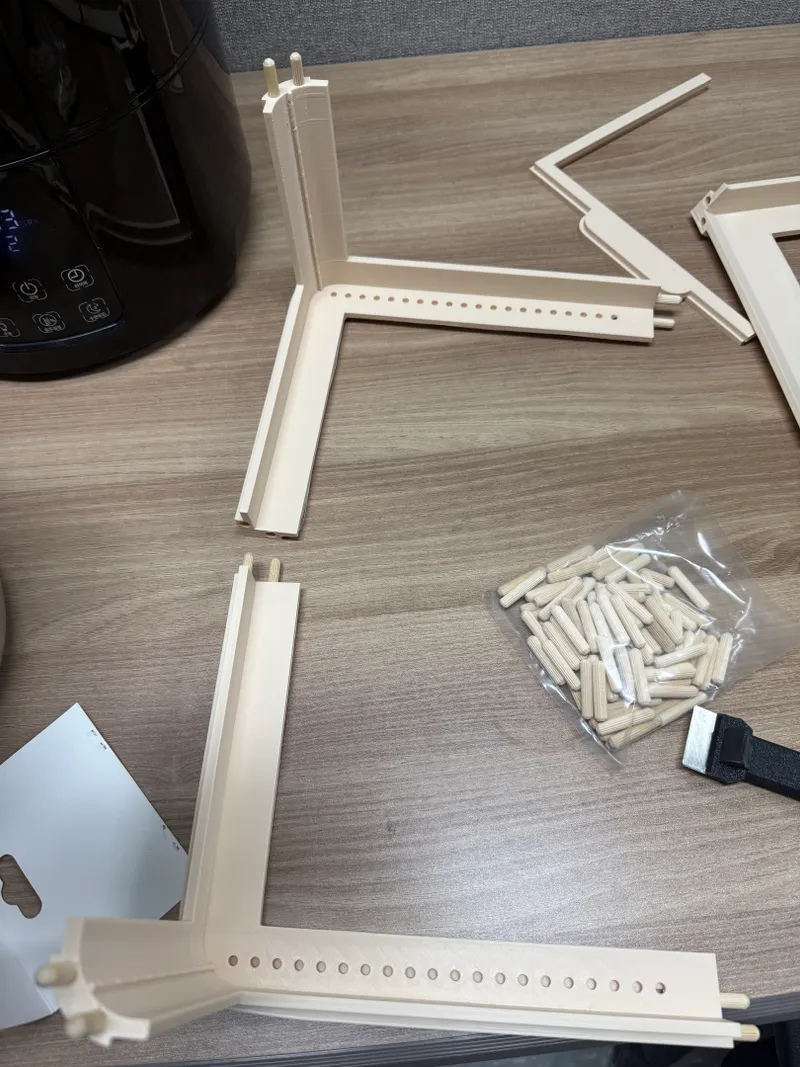

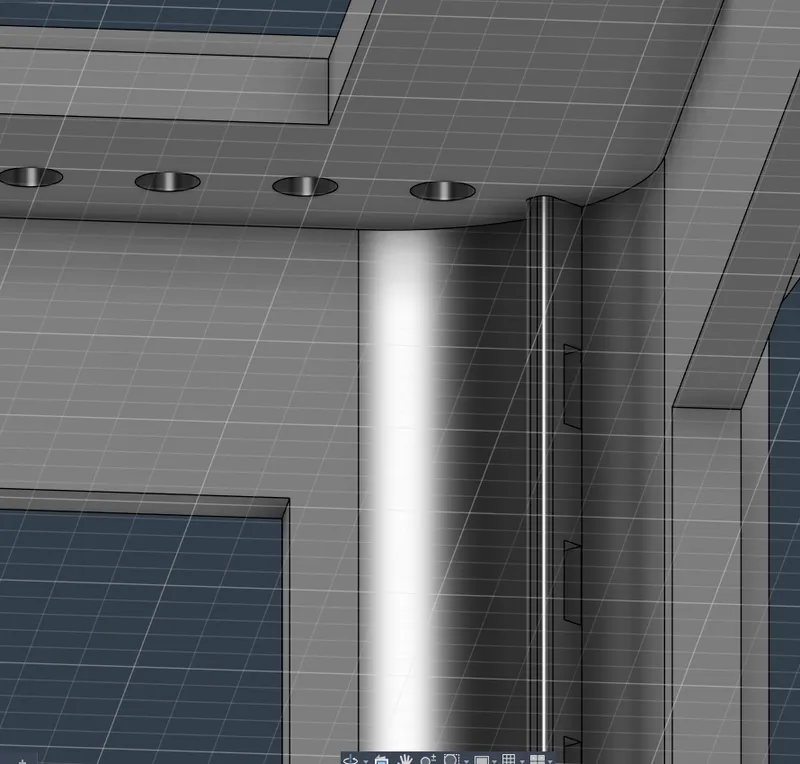

출력물 상단에 10mm 간격으로 3x4x5 인서트 너트 구멍을 뚫어두었습니다.
챔버 히터 등 각자 필요한 구조물을 설계하여 Top Hat의 상단에 추가할 수 있습니다.
케이블 타이로 케이블을 정리할 수 있습니다.
There are insert nut holes (3x4x5) spaced 10mm apart on the top of the printed parts.
You can design additional structures such as a chamber heater and attach them onto the top of the Top Hat.
You can organize cables using cable ties.

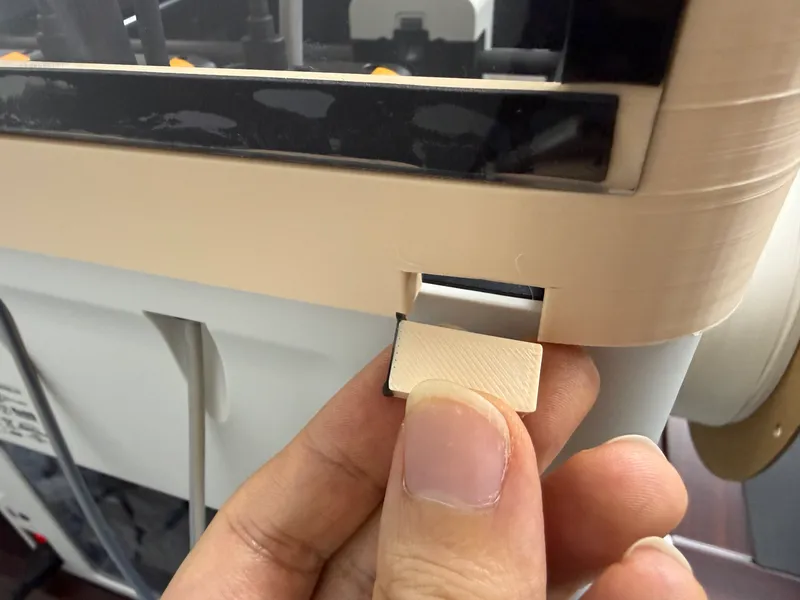

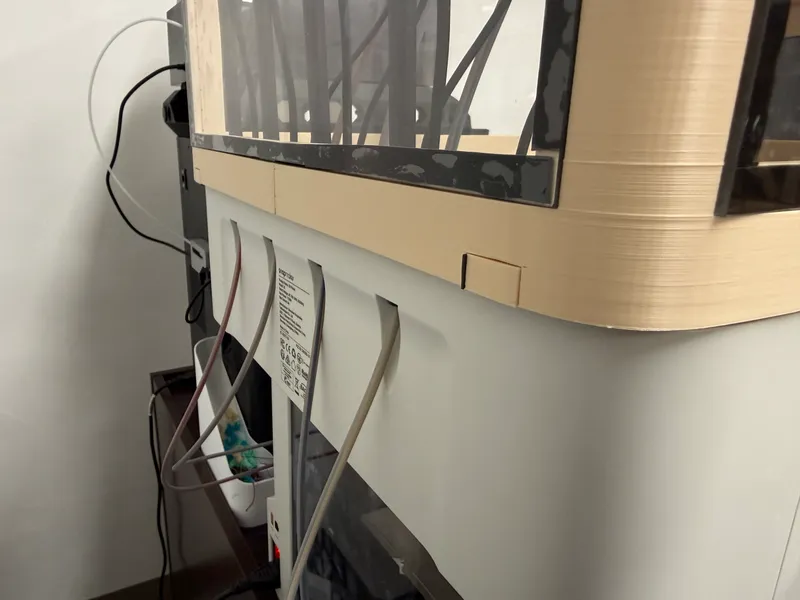

출력물 하단에 케이블 통과용 구멍을 뚫어두었습니다.
필요한 구조물을 설계한 후 이 구멍을 통해 케이블을 지나가게 할 수 있습니다.
A cable pass-through hole is provided at the bottom of the printed parts.
You can route cables through this hole after designing any required components.

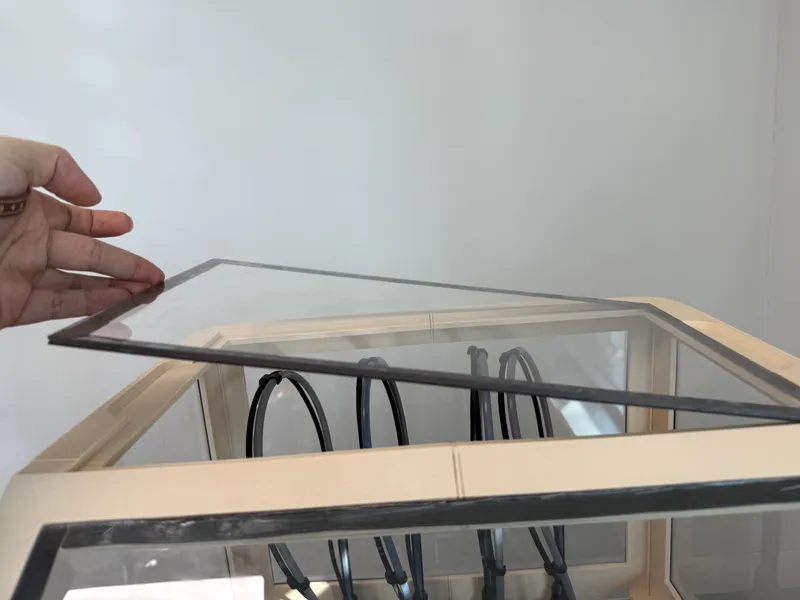

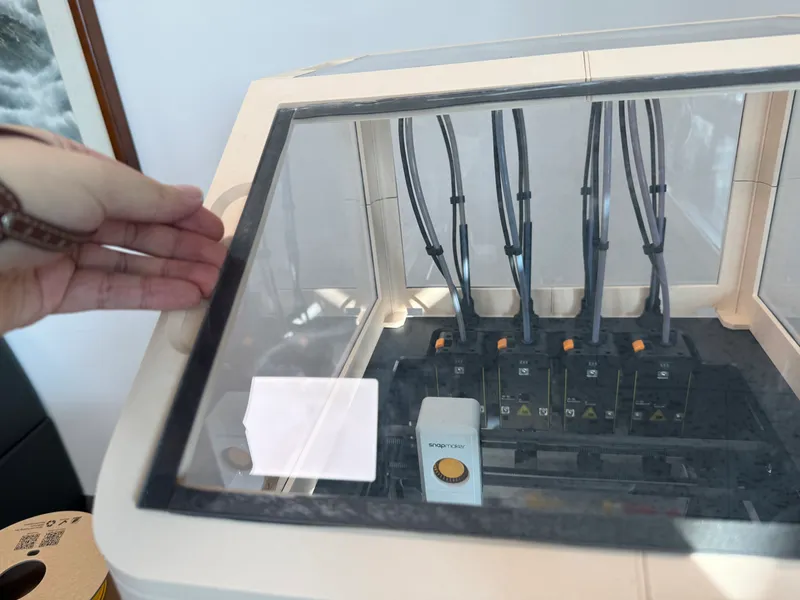

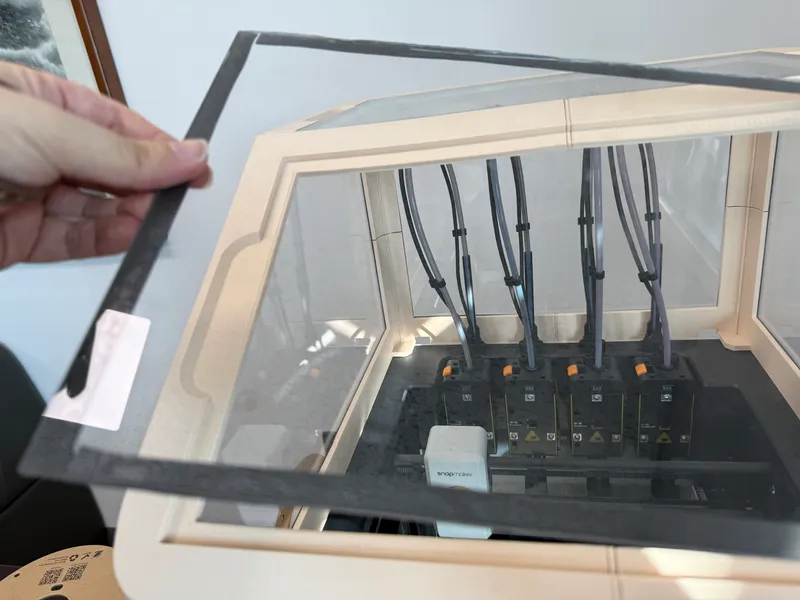

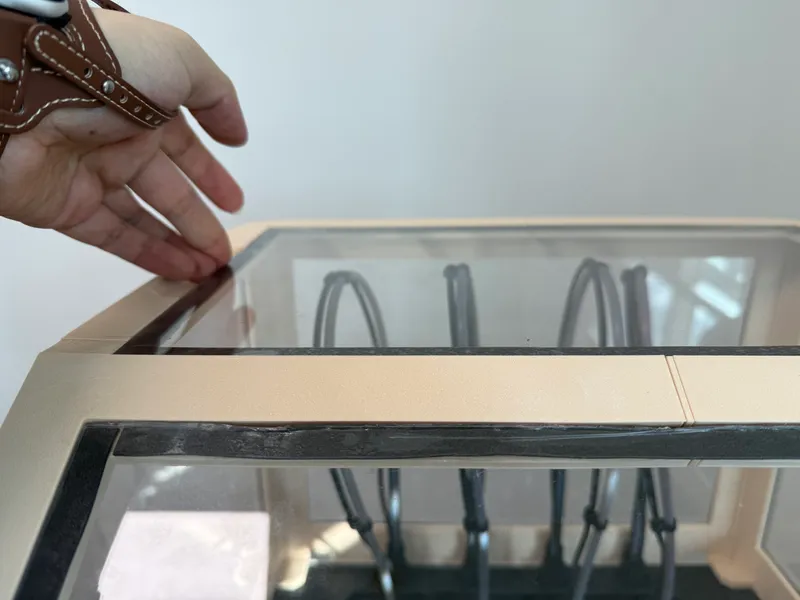

상단과 상단 비탈면의 덮개에 손가락 구멍을 뚫어두었습니다.
이곳에 폼 테이프를 붙인 패널을 올려 사용하고, 필요하면 언제든지 패널을 쉽게 제거할 수 있습니다.
Finger holes are included on the top covers and sloped top covers.
You can place panels with foam tape on these holes and easily remove them whenever needed.

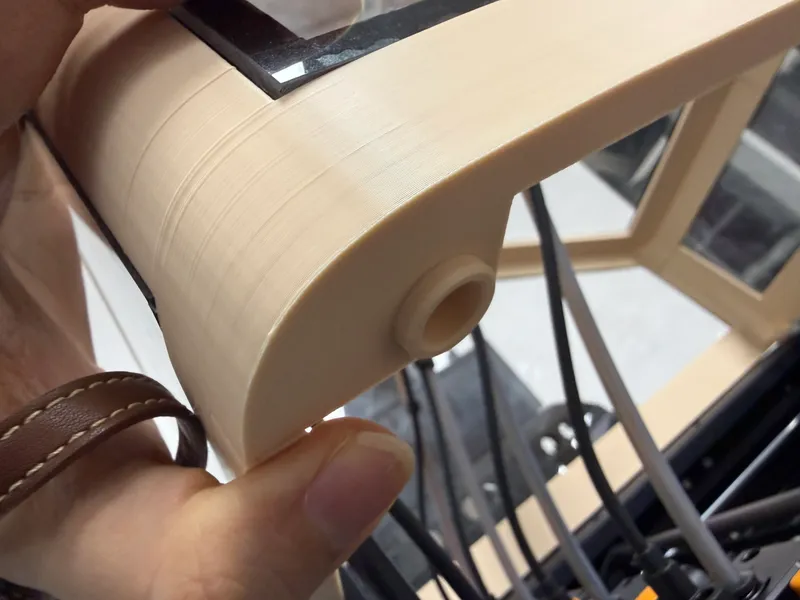

출력물 하단에 끼우는 4개의 고정용 발 구조물을 통해 U1의 상단에 위치한 고무 패킹에 고정할 수 있습니다.
The four mounting feet inserted at the bottom of the printed parts allow the Top Hat to be secured to the rubber packing located on top of the U1.

BOM

• 목공용 도웰핀 직경 Ø6mm x 길이 30mm–40mm 30개 (30개보다 여유있게 준비하세요)
  30 wooden dowel pins Ø6mm × length 30–40mm (prepare more than 30 just in case)

• 3M VHB 양면테이프 폭 10mm
  3M VHB double-sided tape, width 10mm

• 폼 테이프 두께 1mm 폭 10mm (글쓴이는 20mm 짜리를 사서 세로로 잘라 10mm로 사용했습니다)
  Foam tape thickness 1mm, width 10mm (I bought 20mm and cut it vertically to 10mm)

• 상단 비탈면 덮개 PC 패널 3T 363mm × 242mm – 1개
  Top sloped cover PC panel 3T 363mm × 242mm – 1 pcs

• 상단 덮개 PC 패널 3T 363mm × 228mm – 1개
  Top cover PC panel 3T 363mm × 228mm – 1 pcs

• 뒷면 PC 패널 3T 363mm × 254mm – 1개
  Rear PC panel 3T 363mm × 254mm – 1 pcs

• 앞면 PC 패널 3T 363mm × 108mm – 1개
  Front PC panel 3T 363mm × 108mm – 1 pcs

• 사이드 PC 패널 3T 461mm × 254mm – 2개 (대각선 절단 223mm, 116mm) 주의사항: 도면을 참고하세요.
  Side PC panels 3T 461mm × 254mm – 2 pcs (diagonal cut 223mm, 116mm) Important: refer to the drawings.

사이드 PC 패널
Side PC Panel

위의 BOM에 적혀 있는 사이드 패널의 크기는 각 구멍의 크기보다 1mm 작습니다.
The side panel dimensions in the BOM are 1mm smaller than the hole sizes.

예를 들어, 원래 설계된 상단 비탈면 덮개 출력물의 구멍 크기는 364mm × 243mm 입니다.
For example, the opening for the original top sloped cover is 364mm × 243mm.

패널을 주문하실 때 참고하세요.
Please keep this in mind when ordering panels.

출력 / Printing

PLA는 내열 온도가 55도 부근이므로 가급적 사용하지 않는 것을 추천합니다. 저는 ABS로 출력했습니다.
PLA has a heat resistance around 55°C, so it is not recommended. I printed using ABS.

• 벽 수: 4레이어
  Wall count: 4 layers

• 상단 레이어: 5겹
  Top layers: 5

• 하단 레이어: 5겹
  Bottom layers: 5

• 내부 채움: 15%
  Infill: 15%

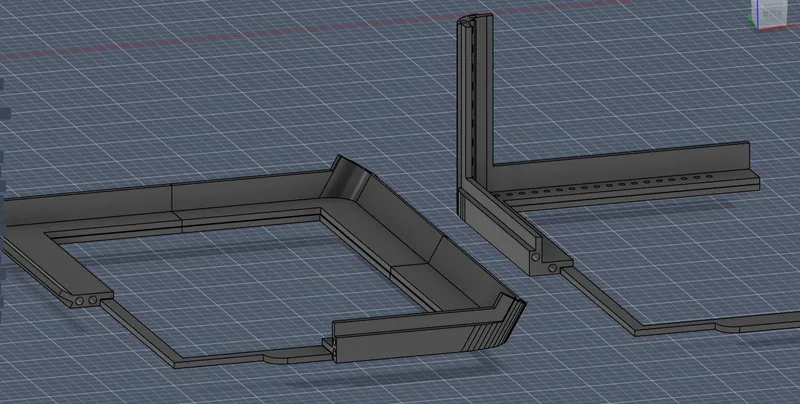

Upper Face, Upper Top 출력물의 경우 오버행을 위한 서포트가 미리 배치되어 있습니다.
The Upper Face and Upper Top models include pre-placed supports for overhangs.

출력물을 조립했을 때 전체 크기는 가로 413mm, 세로 507mm 이어야 합니다.
Assembled dimensions should be 413mm (width) × 507mm (length).

프린터에 따라 출력 후 조립했을 때 전체 길이가 설계도에 의도된 길이보다 모자랄 수 있습니다.
Depending on your printer, the total length may end up shorter than designed.

길이가 짧은 부위의 Spacer 출력물을 본인이 필요한 길이에 맞게 슬라이서에서 z 높이를 조정하여 출력한 후
For short areas, adjust the Z height of the spacer model in the slicer

도웰핀으로 연결된 연결부위 사이에 끼워서 길이를 늘여 사용하세요.
Print and insert it between connected parts with dowel pins to extend length.

Spacer 출력 방법은 Spacer 출력 방법 섹션을 참고하세요.
Refer to the Spacer printing section below.

출력물의 전체 크기가 설계된 길이보다 크면 U1 상단의 고무 패킹에 커버의 발을 끼울 수 없을 수도 있습니다.
If the total size is longer than intended, the feet may not fit into the rubber packing on the U1 top.

출력물이 실제보다 크게 나오지 않게 주의해 주세요.
Ensure prints do not come out oversized.

길고 얇은 막대 모양의 네모 모양 출력물을 최대한 길게 출력해서 그 출력물의 길이가 의도한 길이가 맞는지 재 보세요.
Print a long rectangular bar and measure to confirm accuracy.

만약 출력물의 길이가 의도한 길이보다 길게 나온다면 Top Hat 출력 시 전체 크기를 약간 줄여 출력하세요.
If it prints longer, reduce the overall scale slightly when printing the Top Hat.

예를 들어 X축으로 200mm인 긴 출력물을 출력하고 그 출력물을 측정했을 때의 길이가 201mm라면,
Example: If a 200mm bar prints as 201mm,

200 ÷ 201 = 0.99502 = 99.502% 이므로 Top Hat 출력물의 전체 크기를 99.5% 이하로 줄여 출력하세요.
200 ÷ 201 = 0.99502 → scale to ~99.5% or slightly less for Top Hat.

(2025/12/05) 전체 길이를 측정하고 출력물의 축척을 계산하기 위한 모델을 추가하였습니다.
(2025/12/05) Added a model to measure the overall length and calculate the scale of the output.

ETC/Calibrate.stl 파일을 내려받아 2개 출력한 후 전체 길이를 측정하세요.
Download the ETC/Calibrate.stl file, print two copies, and measure the total length.

측정된 전체 길이가 502.4mm 였다면 507 ÷ 502.4 = 1.00915 = 100.91% 를 계산한 후 이 스케일을 모든 출력물에 적용하세요.
If the measured total length was 502.4mm, calculate 507 ÷ 502.4 = 1.00915 = 100.91% and apply this scale to all outputs.

확실히 맞는 값인지 확인하고 싶다면 Calibrate.stl 의 스케일을 변경하여 다시 한 번 출력해 보세요.
If you want to make sure that the values are correct, try changing the scale of Calibrate.stl and printing it again.

너무 작게 출력하지 마세요! 조립할 수 없을 수도 있습니다.
Do not scale too small! It may prevent assembly.

feet.stl 파일은 Top Hat을 U1 상단의 고무 패킹에 고정하기 위한 출력물입니다. 4개 출력하세요.
feet.stl is used to secure the Top Hat to the rubber packing on the U1 top. Print 4 pieces.

조립 / Assembly

Top Hat 출력물에 3M VHB 양면 테이프를 붙이기 전에 반드시 출력물의 길이가 맞는지 확인하세요!
Before applying 3M VHB tape, make sure the printed length is correct!

모든 출력물을 출력 후 구멍을 따라 도웰핀을 끼워 조립하세요.
After printing all parts, insert dowel pins through the holes to assemble.

4개의 feet.stl 출력물을 Top Hat 바닥면의 4개의 구멍에 끼우세요.
Insert the 4 feet.stl pieces into the four holes at the bottom.

여기까지 조립된 Top Hat을 U1에 올려 고무 패킹 위치에 Top Hat의 발을 끼우세요. 이 때 잘 맞지 않는다면 중간 연결 부위를 살짝 빼세요.
Place the partially assembled Top Hat on the U1 and insert the feet into the rubber packing. If it doesn’t fit well, slightly disconnect joints.

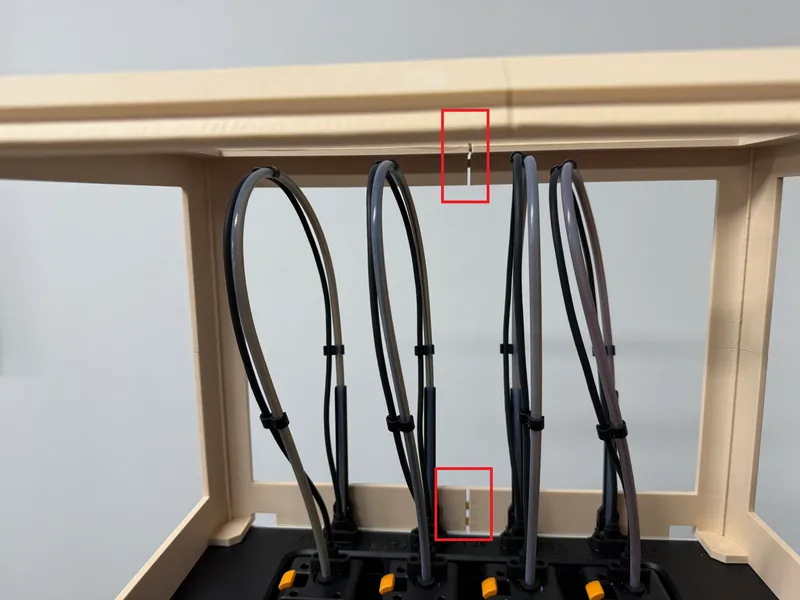

출력물의 중간 연결 부위가 벌어지는 지점들이 있다면 벌어지는 지점의 길이를 재서 기록하세요.
PC 패널들도 한번씩 끼워 보세요.
If any joint gaps appear, measure and record the needed length.
Also test-fit the PC panels.

모든 지점들을 측정하고 기록했다면 맨 하단의 Spacer 출력 방법 섹션으로 가서 필요한 Spacer를 출력하세요.
여기까지 Top Hat이 잘 준비되었다면 계속 진행하세요.
After measuring all points, go to the Spacer printing section and print required spacers.
If everything fits well so far, continue.

상단 비탈면 덮개 PC 패널, 상단 덮개 PC 패널의 테두리에는 폼 테이프를 붙이세요.
손으로 들어서 패널을 제거할 수 있도록 양면 테이프를 붙이지 않고 폼 테이프를 붙여야 합니다.
Attach foam tape along the edges of the top sloped and top cover PC panels.
Do NOT use double-sided tape here — use foam tape so the panels can be removed by hand.

그 외의 PC 패널의 테두리에는 3M VHB 양면 테이프를 붙이고 Top Hat의 각 구멍에 맞게 잘 붙이세요.
Apply 3M VHB tape to all other PC panel edges and attach them securely to the corresponding openings.

Spacer 출력 방법 / How to Print Spacers

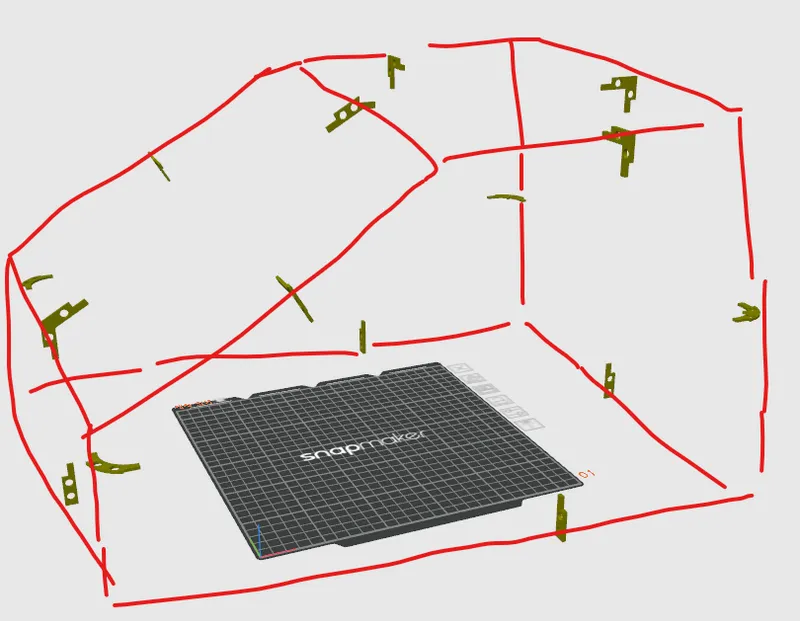

슬라이서 프로그램에서 spacer.stl 파일을 불러오세요. Spacer 파일에는 각 조각들이 필요한 원래의 위치에 배치되어 있습니다.
Load spacer.stl into your slicer. The pieces are arranged in their original intended positions.

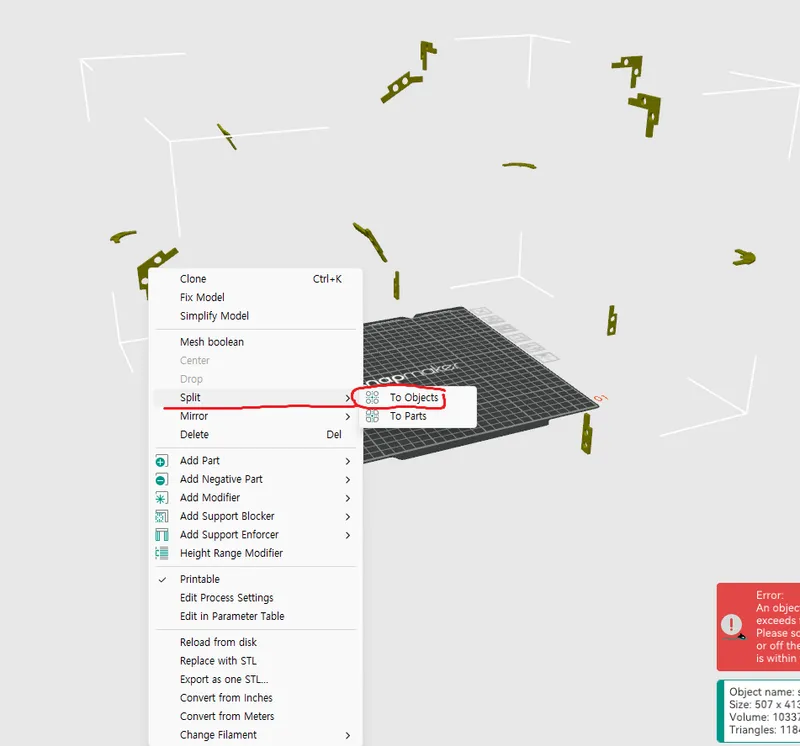

Spacer를 각각의 객체로 분할해 주세요.
Separate each spacer into individual objects.

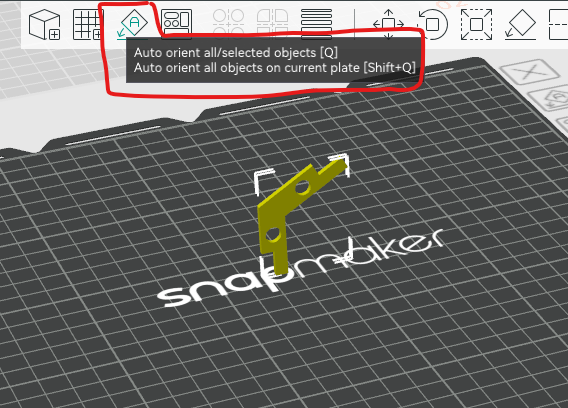

이 중 필요한 Spacer 객체를 가져온 후 자동 방향 지정 기능으로 프린터 베드에 놓습니다.
Select the needed spacer(s) and auto-orient them on the print bed.

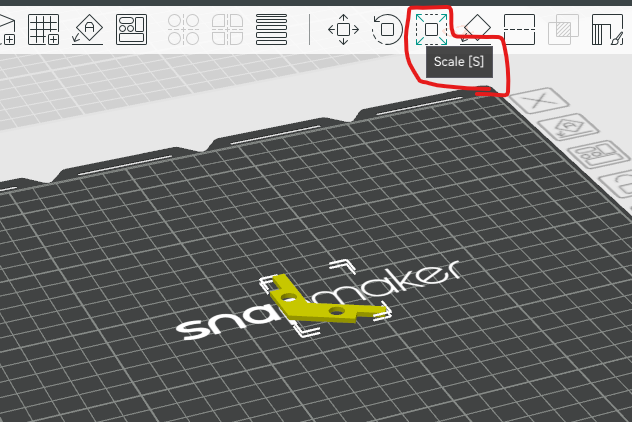

Spacer 부품을 원하는 길이만큼 수정하기 위해 배율 기능을 사용합니다.
Use the scale function to adjust the part length.

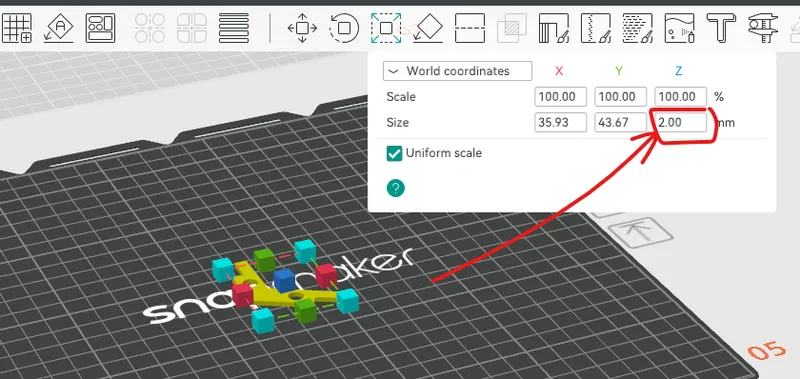

필요한 길이만큼 Z높이값을 변경합니다.
Modify the Z-height to the required length.
