Akku Blende für BH XENION e-Bike Rahmen Akku

Für das e-Bike BH Xenion 29 werden Bosch Powertubes 500 verwendet. Dies gibt es zur Zeit oft zu Schnäppchenpreisen unter 400 €. Leider fehlt dann das passende Cover. Ich habe mir bereits vor 3 Jahren das passende Cover designt und gedruckt.

Das passt alles zu meiner Akkubox https://www.printables.com/model/432094-battery-box-for-2-bosch-powertubes-500-racktime. Ich nutze das Cover und die Akku Box, gedruckt in Prusament ASA, bereits seit 3 Jahren intensiv und ohne Probleme.

Ich empfehle die Blende in ASA zu drucken. PETG ist von der Stabilität auch in Ordnung, dürfte aber Hitze und UV Strahlung nicht länger als 3 Monate aushalten.

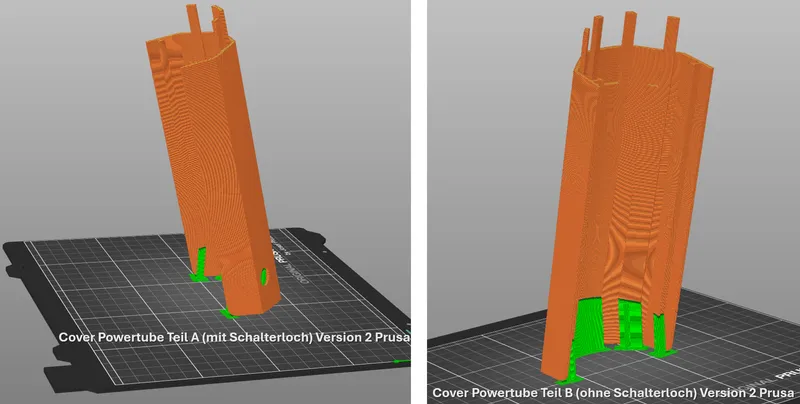

Das Modell wird in 2 Teilen gedruckt, da es insgesamt 37 cm lang ist. Beide Teile werden passgenau auf dem Akku in der T-Rille zusammengeschoben. Verkleben ist nicht notwendig, da die Teile sehr eng passen.

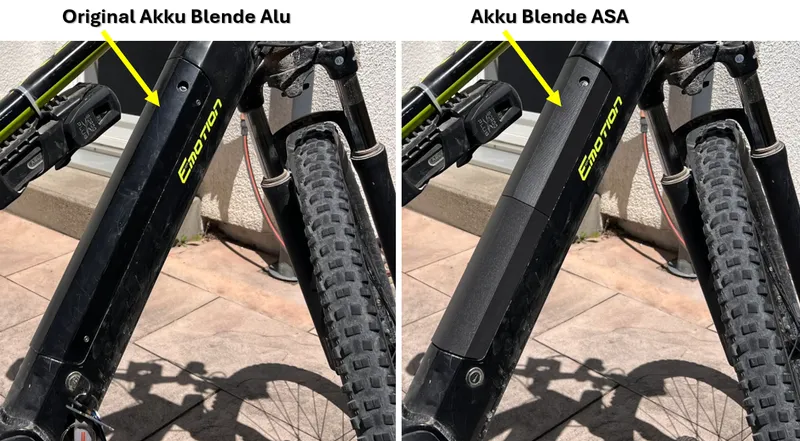

Die fertige Hülle wird von der Schalterseite auf den Akku aufgeschoben. Das Cover soll sehr fest sitzen, da es im Gegensatz zum Original Alu Cover nicht verschraubt wird.

Damit die beiden Teile aufgeklopft werden können, ohne Schaden zu nehmen gibt es 3 Werkzeuge

Montage

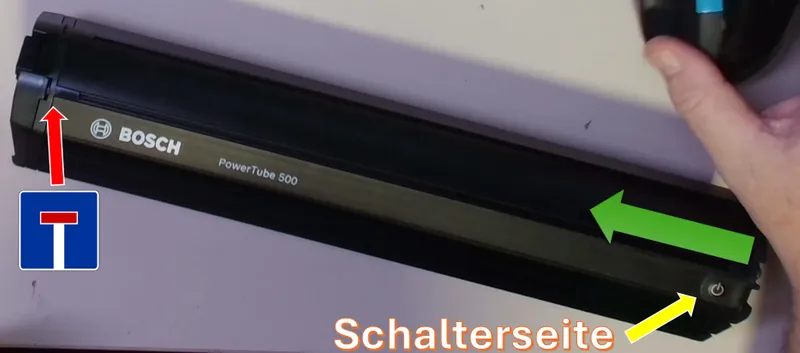

Beide blenden Teile müssen von der Schalter Seite her aufgeschoben werden da die T Nut nur von dieser Seite her offen ist

Zunächst stecken wir das Teil A (ohne Loch) auf die T Nut auf. Danach stecken wir das Werkzeug A auf die Stifte. Jetzt klopfen wir die Blende auf den Akku bis das Werkzeug anschlägt.

Wir ersetzen das Werkzeug A durch das Teil C und klopfen die Blende bis zum Ende durch.

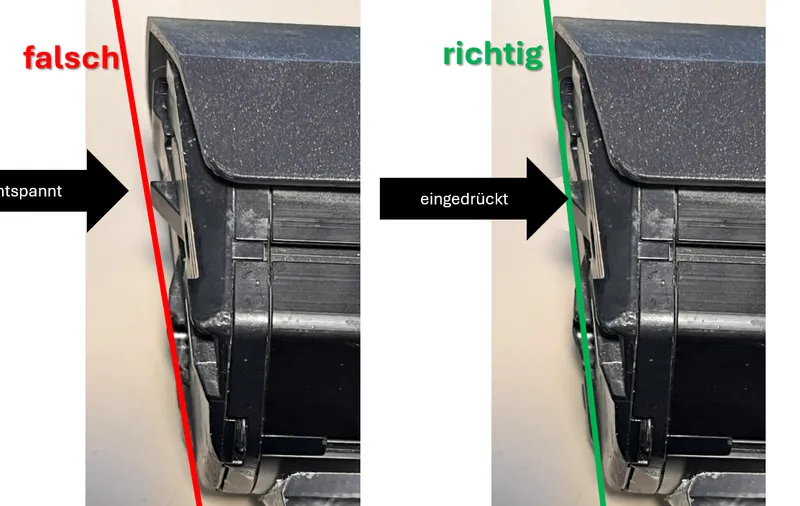

Vorsicht: Das Ende ist genau dann erreicht, wenn die Blende oben die gedachte Linie berührt. Die Linie “bilde” ich mit einem Lineal oder Geodreieck, welches ich an der unteren Kante anlege und dann über den Klemmhebel nach oben führen. Dabei muss allerdings der Klemmhebel eingedrückt sein, wie ich rechts versuche anzudeuten. Wenn wir die Blende zu weit einpressen, kollidiert sie mit dem Rahmen und würde beim ruckartigen Einstecken des Akkus eventuell brechen

Zuletzt führen wir die zweite Blende (mit Schalterloch) in die T Nuten ein und klopfen diese mit dem Werkzeug B ein bis das Werkzeug B an den Anschlag kommt. Den Rest drücken wir dann vorsichtig mit der Hand ein. Es bleibt bewusst ein kleiner Spalt von circa einen Millimeter.

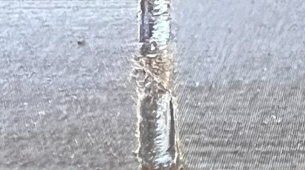

Den Spalt kann man gegebenenfalls mit Asa Spachtel verschließen, wie auf dem Foto (3 Jahre alt)  zu sehen.

Den ASA Spachtel stelle ich her indem ich ASA Stützmaterial beziehungsweise Ausschussmaterial desselben Filaments hernehme und dieses etwa 3 Stunden in ein wenig Aceton auflöse bis es eine zähe Masse ergibt.
