Motor Regler Box mit USB C PD 3.0 Spannungsversorgung

Intro

Diese Box basiert auf einem Vorläufer Modell, das ich für das Motormodul des präzisen Filamentumspulers erstellt habe (PrecisionwinderNT). Sie ist jedoch generell einsetzbar.

Das Update der alten Box habe ich erstellt um eine kleine güsntige Handbohrmaschinen á la Dremmel (R). mit Spannung zu versorgen. Ich hatte vor 6 Monaten diesen Billigbohrer (https://amzn.to/4llShKj ) gekauft und war damit für gelegentliches Entfernen von Stützen und fürs Platinenbohren sehr zufrieden, allerdings war der eingebaute Akku nach 5 Ladezyklen defekt.

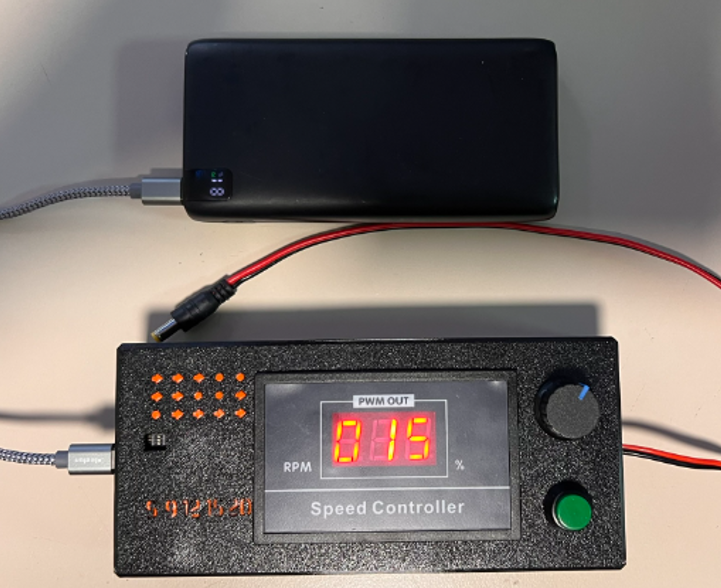

Diese Speed Controller Box wird nun direkt an einem USB-C Netzteil bzw. an einer PD 30 kompatiblen USB C Powerbank betrieben. Ideal auch für den PrecisionWinderNT.

Statt der DC Buchsen zur Spannungsversorgung habe ich ein kleine PD Triggerplatine eingebaut (siehe auch mein Modell: https://www.printables.com/model/1085244-usb-c-pd-trigger-adapter-fur-powerbank-und-ladeger). Dort erkläre ich mit Video detailliert die Funktionsweise.

Benötigte Bauteile

(Als Amazon-Partner verdiene ich an qualifizierten Verkäufen und freue mich, wenn ihr den Link nutzt)

Der empfohlene Motor Regler kann mit einer Eingangsspannung von 6-60 V DC, Lasten bis 30 A und 6-60V regeln. Am PD Trigger Adapter können Spannungen von 5 - 20 Volt eingestellt werden. Er kommt mit einem fest verdrahteten Potentiometer und einem ein/aus Taster. Eingangs. und Ausgangsspannung werden über vier Klemmschrauben angelegt.

Zu druckende Teile

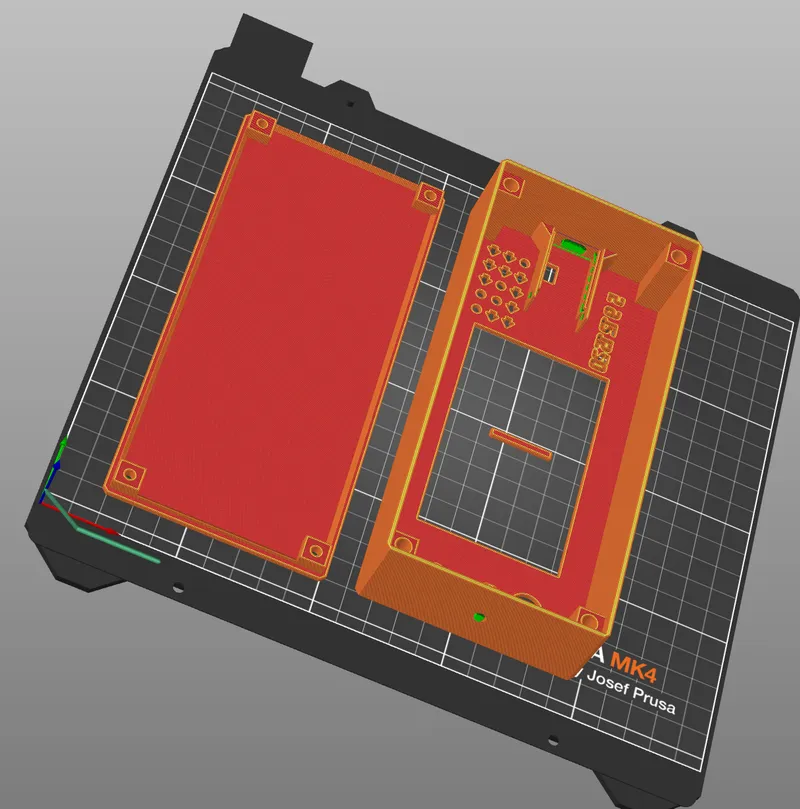

• Bodenplatte
• Pin zur Fixierung der USB C Platine (PD Trigger Adapter)

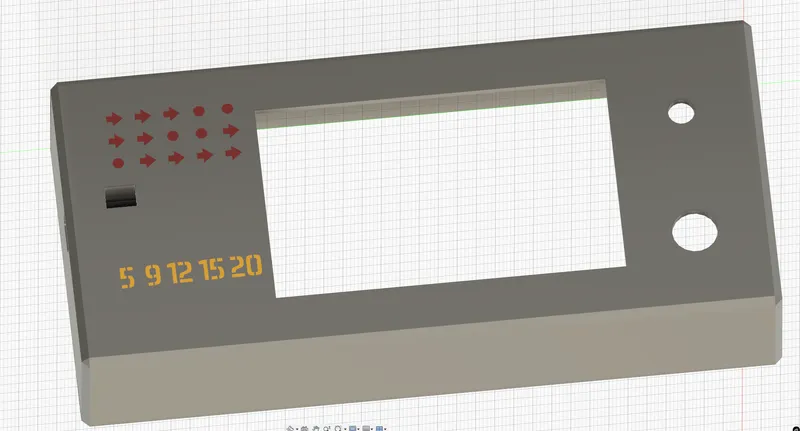

• Gehäuse mit oder ohne Label Inprints:

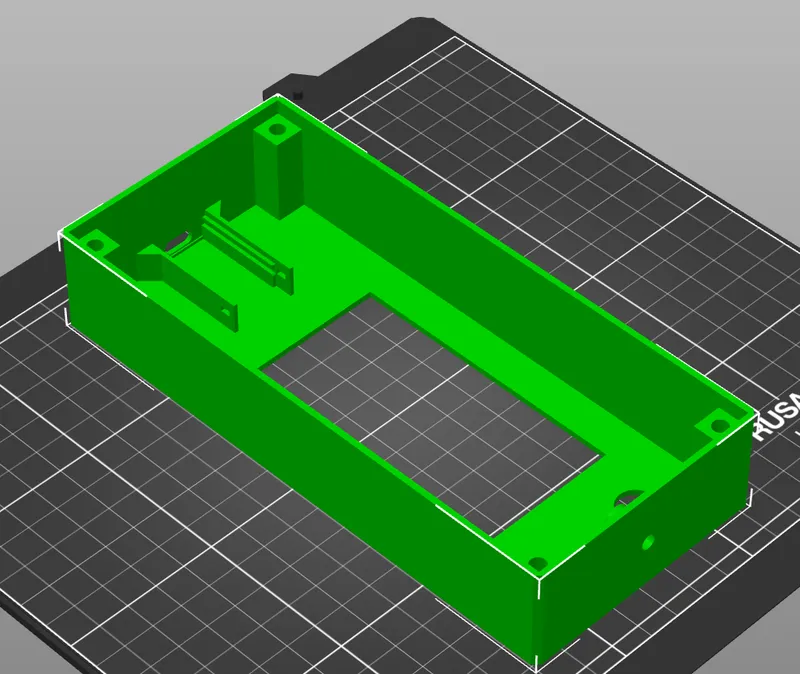

  Mit Stützen drucken. Die Stützen am USB Eingang und Kabelauslass lassen sich leicht ausdrücken. Die Stützen an der Platinen Schiene für die USB C Trigger Adapter Platine lässt sich leicht mit einem dünnen Schraubenzieher herausschieben

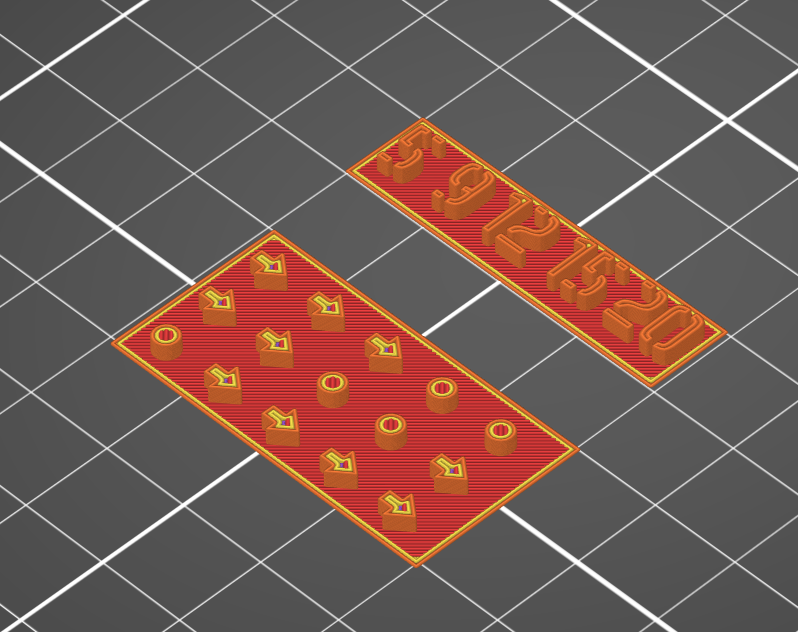

• Labels (optional)

Vorbereitung des Gehäuses:

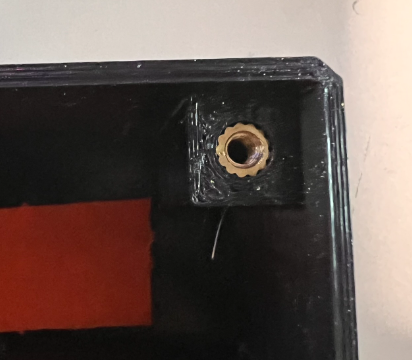

Zunächst werden die 4 Gewindebuchsen eingeschmolzen. Am besten steckt ihr die Buchse auf eine längere M3 Schraube, drückt sie damit leicht ein und richtet sie gleichzeitig aus. Danach einfach mit einem Lötkolben kurz senkrecht draufhalten, bis die Buchse eben eingeschmolzen ist.

Der PD Trigger Adapter

Ich empfehle meine Beschreibung zu lesen.

Bitte unbedingt die richtige Spannung für den verwendeten Motor einstellen. Das kann auch in eingebautem Zustand mit einer kleinen Nadel gemacht werden. Die Einstellungen → für 1 und O für 0 habe ich auf das Gehäuse “gedruckt”.

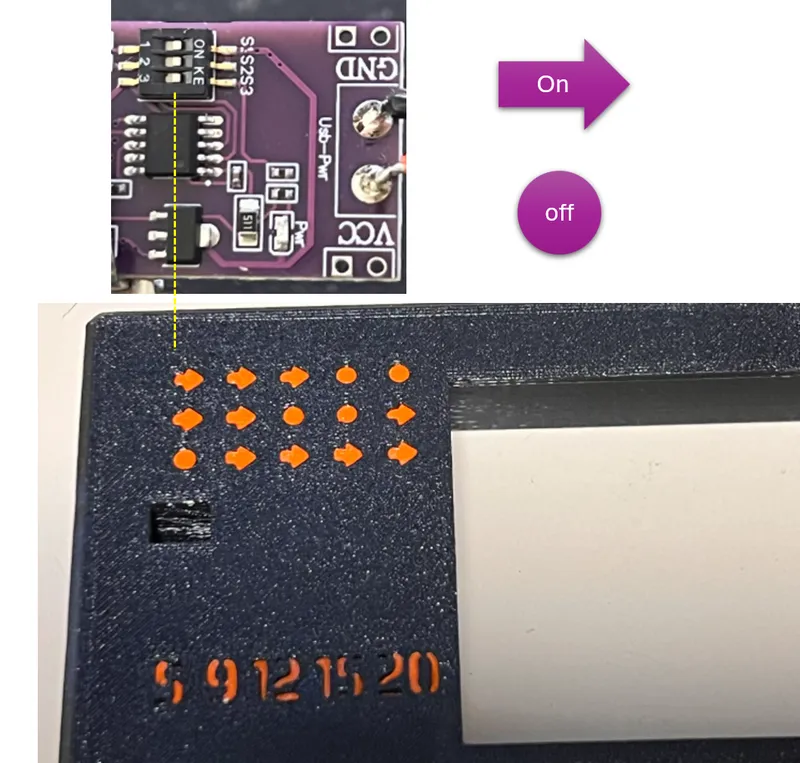

Die Labels zeigen die Schaltzustände:

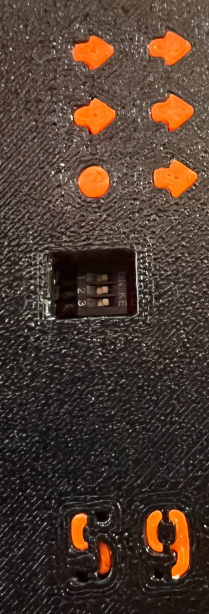

WICHTIG: Auf dem “Mäuseklavier” befindet sich eine sehr dünne orangefarbene Schutzfolie, diese muss abgezogen werden um die Schalter zu betätigen. Dazu benötigt man eine feine Pinzette oder eine Nadel.

Das obige Bild zeigt den Schalterzustand 1-1-1 also 9 Volt

Die hier gezeigte  "Intarsie" kann man auch weglassen, man sollte die Symbole dennoch erkennen. Ansonsten ausdrucken und wie zum Beispiel hier beschrieben einhämmern: https://www.printables.com/model/860508-mehrfarbige-beschriftung-ohne-mmu-multi-coloured-l

Spannungsausgang

Der Spannungsausgang wird über ein DV Stecker Kabel ausgeführt. Als Zugentlastung habe ich einfach einen Knoten in das Kabel gemacht. Eleganter geht es mit 1 oder 2 Kabelbindern.

 Zusammenbau

Da bei dem Controller der Taster (C) vor-verdrahtet ist müssen wir diesen zuerst ablöten, die Drähte durch die Bohrung stecken und danach wieder verlöten. Danach verschrauben wie den Taster innen.

Wer nicht löten will, kann die Drähte auch mit der Schere trennen und sie anschließend zum Beispiel mit Wago Klemmen oder ähnlichen Klemmen wieder verbinden.  (für diesen Zweck kann man auch die günstigen Klemmen verwenden, für Hausinstallationen am 230 V Netz empfehle ich sie ausdrücklich nicht)

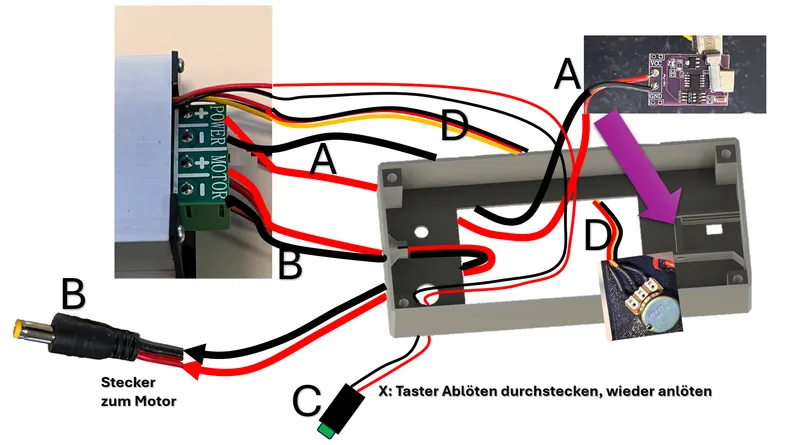

An der Triggerplatine (A) werden zwei Kabel an VCC (rot +5V) und GND (schwarz, Masse) angelötet. Dier Kabel werden von innen durch das “Fenster” gesteckt und mit den Power +/- Klemmen des Speed Controllers verschraubt.

Das Steckerkabel (B) wird von außen durch das “Fenster” geführt und mit den Motor +/- Klemmen des Speed Controllers verschraubt.

Die Reglerkabel (D) werden von außen durch das “Fenster” gesteckt, der Regler wird von innen durch die Bohrung gesteckt und außen verschraubt.

Anmerkung zu den Bildern und zum Video:

Auf einigen Bildern und dem Video ist der Controller um 180 Grad verdreht eingebaut. Bitte achtet darauf dass Beschriftung auf dem Controller und dem Gehäuse ausgerichtet sind. Dann passts. Bitte achtet also bei der Zugentlastung, darauf, dass das Kabel lang genug ist. Alle anderen Kabel passen.
