Platinen Steckverbinder 2,54 mm im Selbstbau

Bitte nehmt an einer Abstimmung teil, damit ich abschätzen kann, wieviel Aufwand ich in meine Beschreibungen einbringen sollte.: https://www.pww2.com/abstimmung

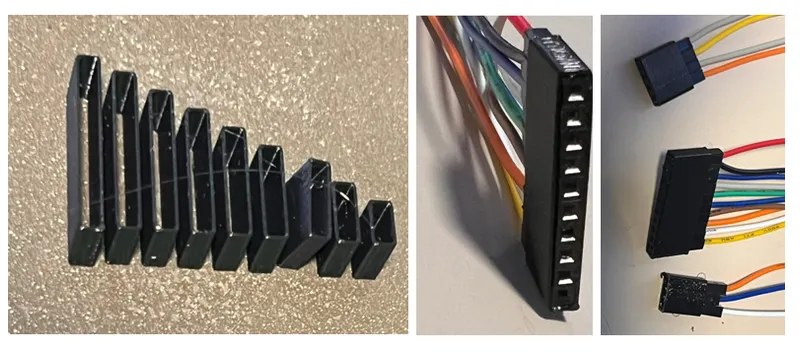

Im Rahmen meines OpenDTU Projekts, das ich hier auch vorstellen werde (vor allem das Gehäuse),  benötigte ich n-polige Platinensteckverbinder, wobei n eine Zahl von 2 bis 8 ist.

Dies ist ein extrem einfaches Modell aber sehr effektiv.

Man spart sich den Kauf unterschiedlich konfektionierter Steckverbinder, die es dann meist nur im Mehrfachpack gibt.

Hierfür benötigen wir nur ein Mehrfachpack von Breadboard Buchsenkabel. Aus einem 100' er Pack für 9 € lassen sich 200 Pole erstellen.

Die parametrische Fusion Datei habe ich ebenfalls eingestellt, damit ihr die folgenden Parameter  ändern könnt.

• a: Kantenlänger der Buche (2,56 mm)
• delta: Ein n poliert Stecker hat die Länge n * a + delta (1 mm)
• h: Höhe der Hülse (10 mm)
• d: wanddicke der Hülse (0,5 mm)

Aufgrund der Ecken und der Druckungenauigkeiten beim 1 Perimeter Druck lässt sich die Breite der Hülle nicht exakt als n mal a berechnen, deshalb habe ich ein delta von 1 mm hinzugefügt.

Den Zusammenbau habe ich in diesem Video beschrieben, selbst bei diesem einfachen  Modell gibt es tatsächlich Dinge die man unbedingt beachten sollte.

Benötigte Teile inkl. Empfehlungen

Ich habe mich beim Amazon Partnernet registriert, verdiene daher als Amazon-Partner an qualifizierten Verkäufen und bedanke mich daher, wenn ihr die folgenden Links nutzt.

• 100 Stück Breadboard Buchsenkabel: https://amzn.to/44nty1U
• gelartiger Sekundenkleber - der beste den ich je probiert habe: https://amzn.to/40f6z6C
• Stifleisten: https://amzn.to/4kYhXfS
