Papiertuchabroller Schul-WC

Aufgrund der häufigen Beschädigungen und des vollständigen Fehlens von Papiertuchspendern oder ähnlichen Vorrichtungen auf unseren Schultoiletten haben wir im Rahmen einer Gruppenarbeit im Unterricht eine kleine Baugruppe ersonnen, die dem Abhilfe schaffen, dabei möglichst belastbar und ohne großen Aufwand ersetzbar sein soll.

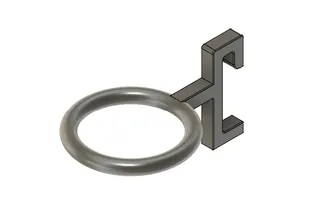

Dafür haben wir zwei Haltewinkel zur Befestigung an der Wand entworfen, welche mit jeweils zwei Schrauben (bspw. Spanplatten-/Schnellbauschrauben) mit maximalem Nenndurchmesser von 6 mm in der Wand befestigt werden können.

Diese Winkel werden durch eine 210 mm lange Rolle im Durchmesser 39 mm verbunden, welche wiederum durch die seitlichen Bohrungen aufgenommen wird.

Weiterhin wird die aufgenommene Papierrolle durch eine Haube abgedeckt. Diese deckt sowohl durch eine flache Oberplatte sowie eine abgerundete Vorderseite ab und kann gegebenenfalls durch nachdruckbare Adapterstücke oder Anpassung der Höhe der beiden Haltewinkel dem Rollendurchmesser angepasst werden.
