Watering Spout for PET Bottles with Vent

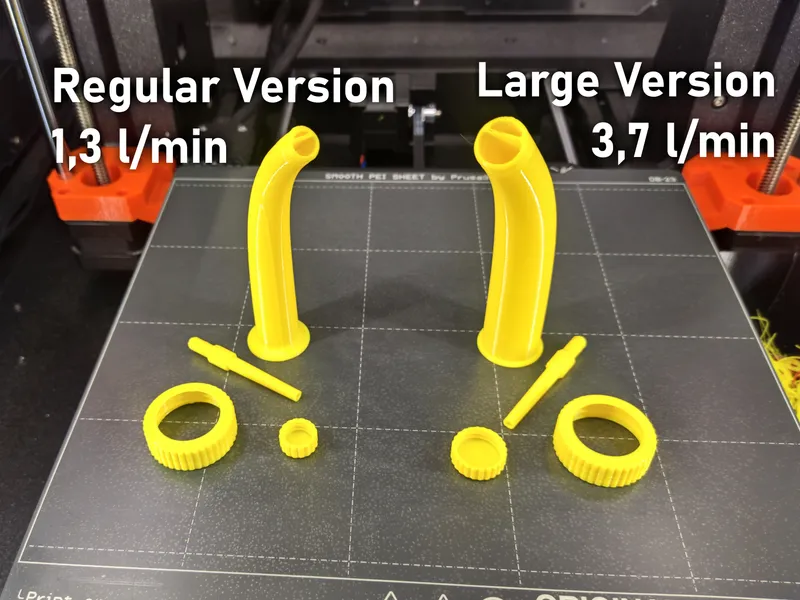

This is a bottle spout with an integrated air channel that makes pouring liquids much easier and prevents annoying glugging and spilling. It is designed for standard european bottles (PET and glass). The spout is fastened with a knurled nut and sits firmly and tightly on the neck so that no liquid can run past it. I made two versions for different flow rates:

This model consist of four parts: Spout, Nut, Vent and Cap (+ optional Cap Gasket)

Features:

• Separate air and liquid channels for smooth, continuous pouring and optimal airflow without vacuum formation
• Gentle taper for precise and drip-free dosing
• Knurled nut to freely choose the orientation of the spout on the bottle
• Screw cap to seal the tip of the spout
• Robust construction with sufficient wall thickness for stable 3D printing
• Print-friendly design, overhangs < 45°, no supports required

Printed in PLA 0,2mm structural preset (PETG or ASA work as well), the vent part needs a brim.

The spout is tight enough with the knurled nut so that no liquid should escape. The cap can be a little difficult to turn at first due to the diagonal print, but if you hold it with pliers and screw it in and out a little, the thread becomes much smoother! It is also not completely sealed when you turn it upside down, but I am working on a solution.

It's important not to squeeze the bottle, because this would push water in the vent channel and block air from entering the bottle!

If you have any questions or suggestions, I appreciate your feedback!

-----

German Version:

Tülle für Getränkeflaschen mit integriertem Luftkanal, welche das Ausgießen von Flüssigkeiten erheblich erleichtert und lästiges Gluckern und Verschütten verhindert. Sie ist mit den in Europa erhältlichen Flaschen (PET und Glas) kompatibel. Die Tülle wird mit einer Mutter auf dem Falschenhals befestigt und sitzt fest und dicht. Es gibt zwei Versionen mit unterschiedlichen Fließraten.

Das Model besteht aus vier Teilen: Tülle, Mutter, Belüftung und Kappe (+ optionale Dichtung)

Features:

• Getrennte Kanäle für Luft und Flüssigkeit für gleichmäßiges, kontinuierliches Ausgießen und optimalen Luftstrom ohne Vakuumbildung
• Tülle mit verjüngt sich für präzises und tropffreies Dosieren
• Rändelmutter zur freien Ausrichtung der Tülle
• Schraubkappe zum Verschließen der Tüllenspitze
• Robuste Konstruktion mit ausreichender Wandstärke für stabilen 3D-Druck
• Druckfreundliches Design, Überhänge < 45°, keine Stützen erforderlich

Gedruckt in PLA 0,2mm Structural Preset (PETG oder ASA funktionieren auch), der Luftkanal braucht einen Brim

Die Tülle ist mit der Rändelmutter dicht genug, so dass keine Flüssigkeit austreten sollte. Die Schraubkappe kann sich aufgrund des diagonalen Drucks zu Beginn etwas schwer drehen lassen, wenn man sie aber mit einer Zange ein bisschen ein- und wieder rausschraubt, wird das Gewinde viel leichtgängiger! Sie ist außerdem nicht komplett dicht, wenn man den Behälter auf den Kopf dreht, aber ich arbeite an einer Lösung.

Es ist wichtig, dass die Flasche nicht zusammengedrückt wird, da dadurch Wasser in den Luftkanal gedrückt wird und keine Luft mehr in die Flasche steigt!
