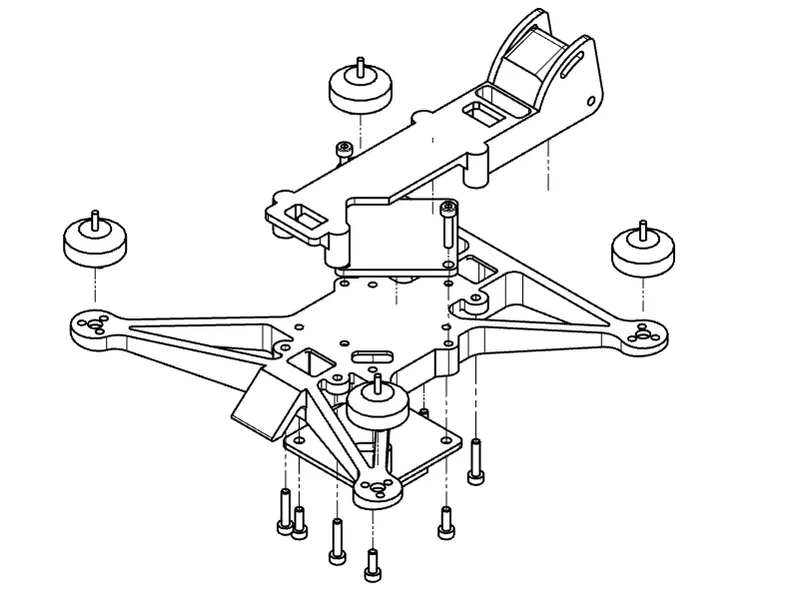

3 inch drone frame

English version below.

Top Part kann aus TPU gedruckt werden um Vibrationen zu dämmen wenn der Silikon Halter nicht verbaut wird

Bauteileliste:

Essentials für die Drohne:

Flightcontroller: https://www.banggood.com/custlink/GmGZA3keo8

GPS (kein Affiliate): https://www.banggood.com/de/HGLRC-M100-MINI-GPS-Module-M10-Chip-Built-in-Ceramic-Atenna-for-2-7-Inch-Freestyle-Long-Range-FPV-Racing-RC-Drone-p-1982120.html?cur_warehouse=CZ&rmmds=search&ID=6291970

Propeller (kein Affiliate): https://n-factory.de/HQProp-Durable-T3X15-Propeller-Grey?srsltid=AfmBOordlUIZKRMVkA2CF8K73CbRhKRj5Lz6SBmNIeYxCaPLbe22wMNr

Silikon halter: https://www.fpv24.com/de/betafpv/betafpv-shock-absorber-stossdaempfer-dji-o4-air-unit

DJI o4 Air Unit: https://amzn.to/4jzcsT2

Motor: https://n-factory.de/BetaFPV-LAVA-1102-14000KV-Brushless-Motor

Alternativmotor mit längeren Kabeln: https://de.aliexpress.com/item/1005004344621352.html?src=google&pdp_npi=4%40dis!EUR!13.88!12.89!!!!!%40!12000028844354681!ppc!!!&src=google&albch=shopping&acnt=272-267-0231&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&gclsrc=aw.ds&&albagn=888888&&ds_e_adid=726717691648&ds_e_matchtype=search&ds_e_device=c&ds_e_network=g&ds_e_product_group_id=297546631617&ds_e_product_id=de1005004344621352&ds_e_product_merchant_id=109139798&ds_e_product_country=DE&ds_e_product_language=de&ds_e_product_channel=online&ds_e_product_store_id=&ds_url_v=2&albcp=22054759359&albag=172828878419&isSmbAutoCall=false&needSmbHouyi=false&gad_source=1&gad_campaignid=22054759359&gbraid=0AAAAAoukdWNkV8DeGy-9JcpzMEG_2R15D&gclid=Cj0KCQjwuvrBBhDcARIsAKRrkjeTGqmigN0vv2_lsqtbu2Mc3eoWM0Q_IAQjkTHlLM__TAmIlW2qkMAaAiAdEALw_wcB

Alternativmotor 2: https://n-factory.de/Flywoo-ROBO-1002-23500KV-Gold-Purple-Motor

Kleinkram:

XT30 Stecker: https://amzn.to/4kUqRun

Kletties zum Akku fest machen: https://amzn.to/3FGASfC

Balancer Stecker Kabel: https://amzn.to/4klAJxa

6x M2 x10 Schrauben

4x M2 x6 Schrauben

Fernsteuerung und Brille:

DJI Fernsteuerung: https://amzn.to/4kCkUCg

DJI Videobrille: https://amzn.to/4mNgutY

Normale Lipo Akkus: https://amzn.to/4dK48P0

Die Links sind teilweise affiliate Links

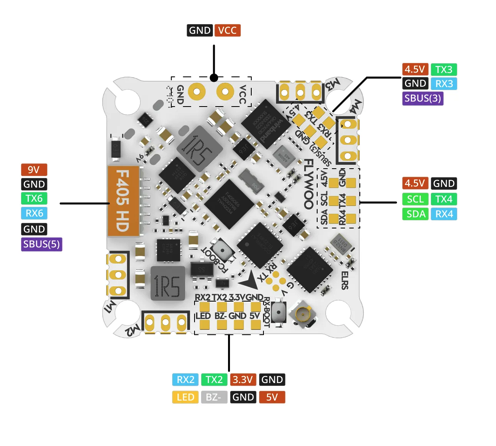

Wiring Diagramm

GPS wird an RX2 und TX2 angelötet. (Nicht vergessen RX von GPS zu TX vom Flightcontroller) Spannung wird an eines der 4,5V Pads angelötet, sonst funktioniert das GPS nicht wenn der Flightcontroller über USB mit Betaflight verbunden wird.

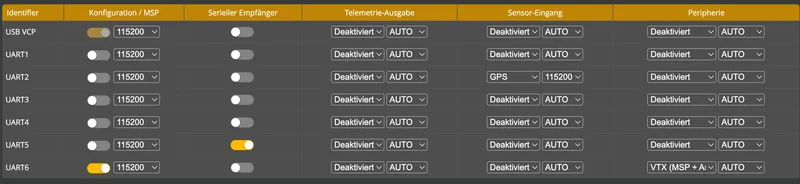

Betaflight Ports Settings:

Parts for the drone:

Flightcontroller: https://www.banggood.com/custlink/GmGZA3keo8

GPS (kein Affiliate): https://www.banggood.com/de/HGLRC-M100-MINI-GPS-Module-M10-Chip-Built-in-Ceramic-Atenna-for-2-7-Inch-Freestyle-Long-Range-FPV-Racing-RC-Drone-p-1982120.html?cur_warehouse=CZ&rmmds=search&ID=6291970

Props (kein Affiliate): https://n-factory.de/HQProp-Durable-T3X15-Propeller-Grey?srsltid=AfmBOordlUIZKRMVkA2CF8K73CbRhKRj5Lz6SBmNIeYxCaPLbe22wMNr Silicon

Mount: https://www.fpv24.com/de/betafpv/betafpv-shock-absorber-stossdaempfer-dji-o4-air-unit

DJI o4 Air Unit: https://amzn.to/3HCfKYJ

Motor: https://n-factory.de/BetaFPV-LAVA-1102-14000KV-Brushless-Motor

alternativ motor : https://n-factory.de/Flywoo-ROBO-1002-23500KV-Gold-Purple-Motor

Small Parts:

XT30 Stecker: https://amzn.to/400XPAX

velcro straps: https://amzn.to/4las8O0

Balancer Kable: https://amzn.to/443b45G

6x M2 x10 Schrauben

4x M2 x6 Schrauben

Remote and Goggles:

Remote: https://amzn.to/45kjPuj

DJI Goggles: https://amzn.to/3HI8mLd Regular Lipo: https://www.banggood.com/custlink/KKvIbSZ3RM links are partially affiliate links
