NEU: Es gibt zwei Varianten, die sich durch die Art der Wandbefestigung unterscheiden:

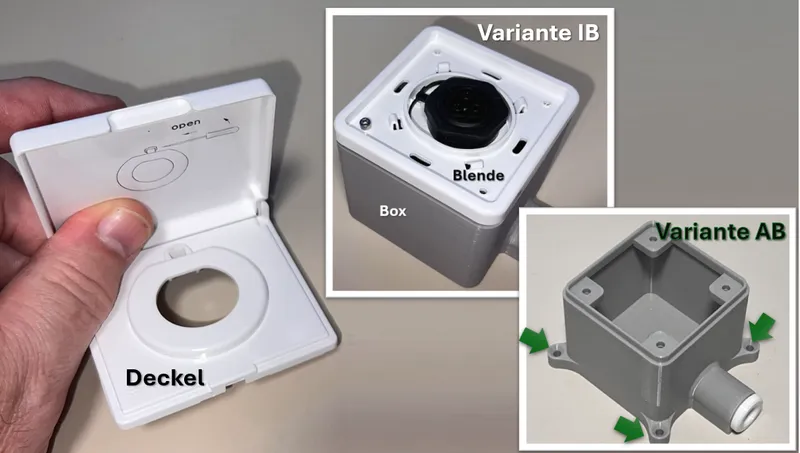

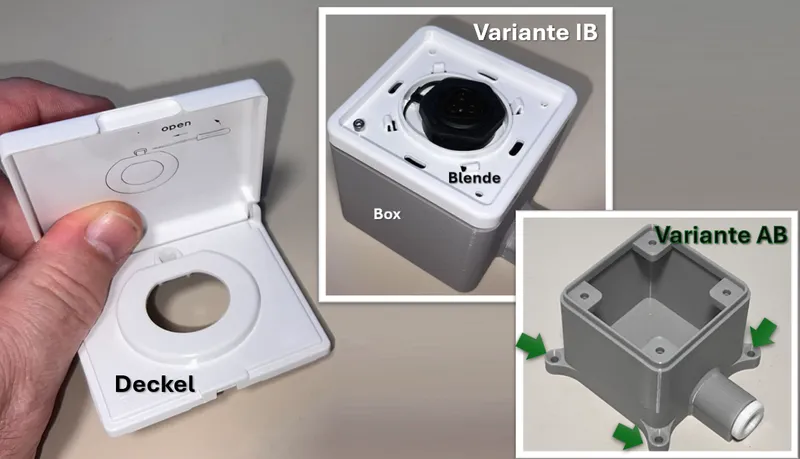

Variante IB: Befestigungslöcher Innerhalb der Box: Elegant, aber Box kann nur befestigt werden solange Blende und Deckel noch nicht aufgeschraubt bzw. eingerastet sind (siehe Hinweise zum Zusammenbau von Stecker, Deckel und Blende)
Variante AB: Befestigungspunkte befinden sich ausserhalb der Box, somit ist es möglich die Box komplett zu verdrahten und fertigzustellen und sie anschließend zu montieren und vor allem auch wieder zu entfernen.
Kompatibel mit KleinesKraftwerk aus dem Bremer Vertrieb
Ich habe von KleinesKraftwerk eine Garagendach Solaranlage mit Wieland Stecker gekauft mit dem ich sehr zufrieden bin (an dieser Werbeaussage verdiene ich keinen Cent!) . Leider wurde nur der Einbaurahmen (Blende und Deckel) für eine Unterputzdose geliefert. Ein dazu passender Einbaurahmen kostet ca. 30 Euro. Daher habe ich diese Box mit Filamentkosten von ca 1,50 € erstellt..

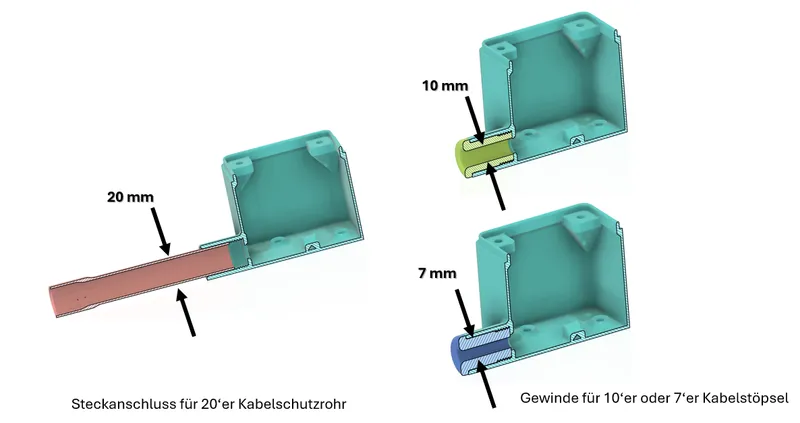

Ich habe die Box so erstellt, dass man zur Kabeleinführung ein 20 mm Kabelschutzrohr verwenden kann. Dieses wird einfach eingesteckt.
Ersatzweise kann ein Kabel einfach so eingesteckt und mit dem Stöpsel abgeschlossen werden. Ich habe 2 Stöpsel für 7 und 10 mm dicke Kabel erstellt. Das Kabel wird durch den Stöpsel gesteckt, dieser dann eingeschraubt.

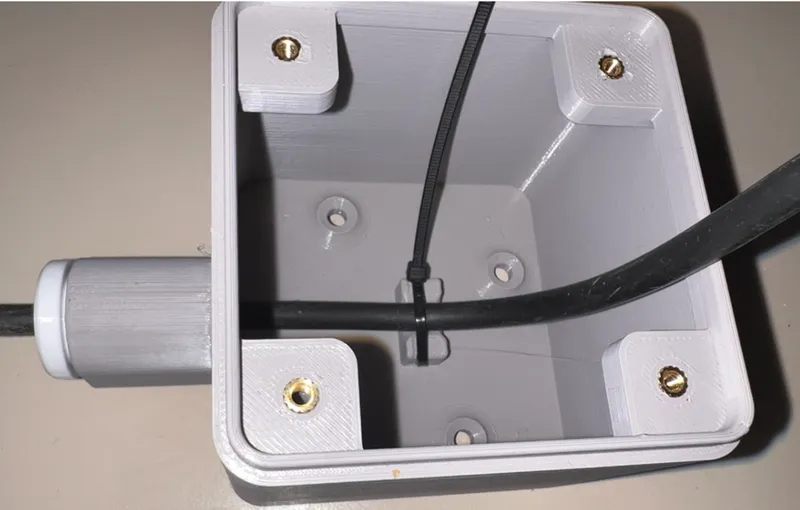

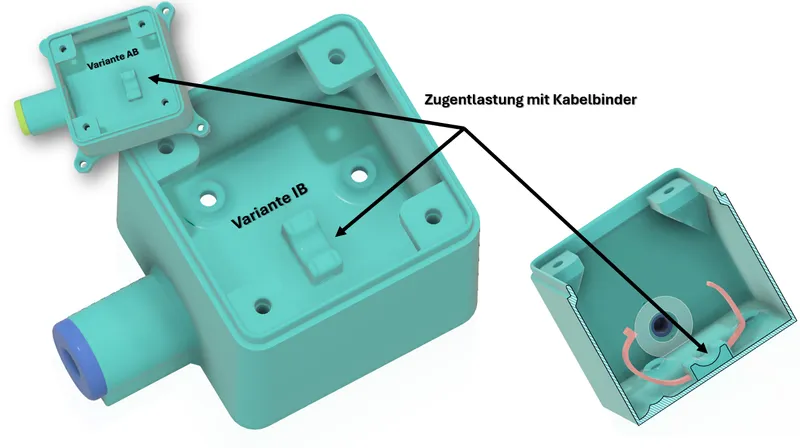

In der Boden Mitte gibt es eine Durchführung für einen Kabelbinder zur Zugentlastung.

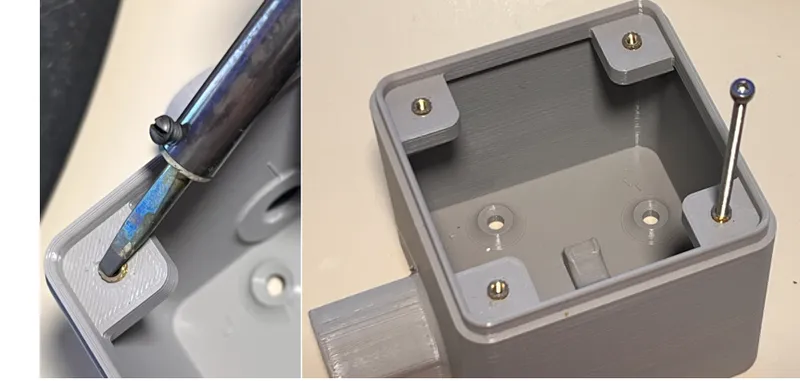

Die Blende wird mit 4 M3 Schrauben an diesem Gehäuse befestigt. Dazu müssen zuvor M3 Einschmelzgewinde in die Bohrungen eingebracht werden. Zum Eindrücken und Nachjustieren verwende ich eine längere M3 Schraube. Mit einem einfachen Lötkolben schmelze ich die Muttern ein. Man kann die Mutter aber auch auf eine Schraube aufstecken und sie mit einer Flamme erhitzen (Handschuhe tragen, auch die Schraube wird heiss)

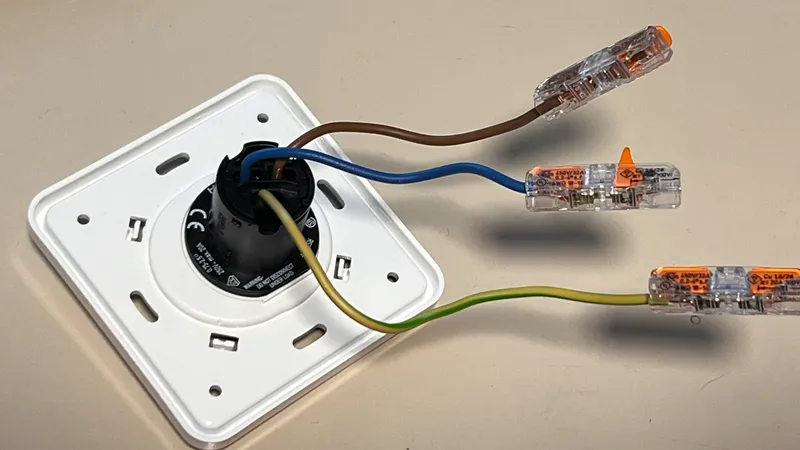

Die Kabel werden in den Wieland Einbaurahmen nur eingesteckt. Ich mag diese Klemmen nicht, denn einmal eingesteckt, sind die Kabel schwer oder gar nicht mehr zu entfernen, was die Wartung und Änderungen erschwert. Daher habe ich ca. 5 cm (bzw. 7 cm für den Schutzleiter) lange 1,5 qmm Drahtleitungen und Wago KLemmen verwendet. Die Wago klemmen kann ich jederzeit öffnen und auch Litze ohne Endhülsen verwenden.
Gelb Grün: Schutzleiter PE, am Stecker mit dem Massesymbol gekennzeichnet ("T mit 3 Strichen")
Blau: Neutralleiter / Nulleiter
Braun: Aussenleiter / Phase
Auf diese Weise können wir entspannt die Verkabelung in der Aufputzdose vorbereiten.

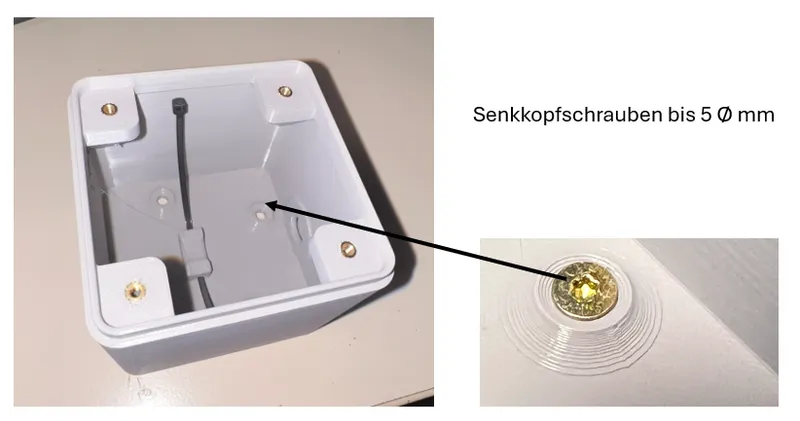

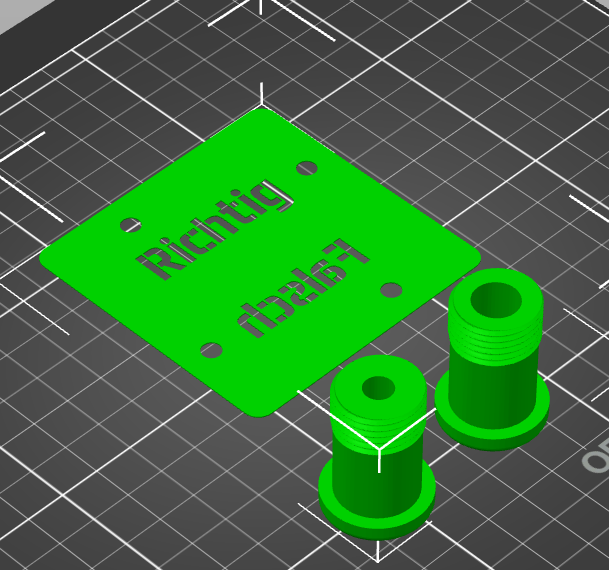

Die Box wird mit bis zu 4 Senkkopfschrauben mit maximal 5 mm Durchmesser befestigt. Dazu gibt es eine Bohrschablone. Achtet beim Anlegen der Bohrschablone darauf, dass ihr den Schriftzug “Richtig” lesen könnt.
Zuletzt werden die Kabel in die Wago klemmen eingeklinkt.

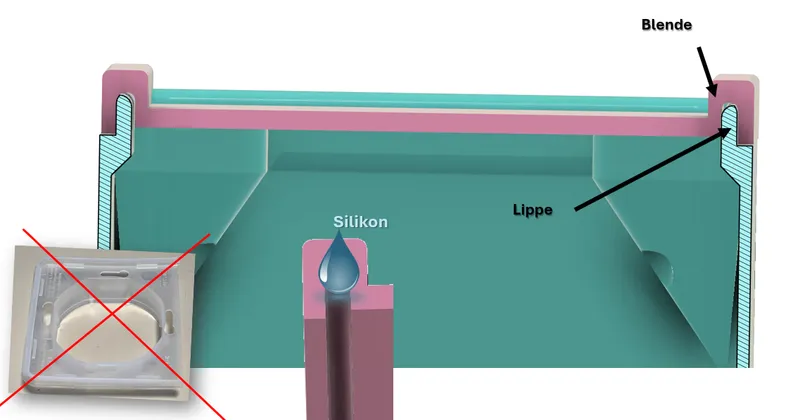

Im Gegensatz zum Einbau in eine Unterputzdose ist aus meiner Sicht der Silikondeckel nicht notwendig, da die Einbaudose eine Dichtlippe besitzt. Eventuell überlege ich vor dem endgültigen Einbau eine Silikonfuge in die Lippe des Einbaurahmens zu legen
Hinweise zum Zusammenbau von Stecker, Deckel und Blende
Obwohl dies hier nicht zum Druck gehört, möchte ich euch doch zwei Hinweise geben, die leider nicht so dokumentiert sind.
Clipst den Deckel erst ganz am Ende ein! Aus meiner Sicht lässt sich der Deckel nicht mehr öffnen ohne, dass die Gefahr besteht ihn zu brechen, wenn der Einbaurahmen mit der Box verschraubt ist. Ihr könnt die Box Variante IB deshalb dann auch nicht mehr montieren! (Aus meiner Sicht!)
Bitte achtet genau auf die Anleitung im Wieland Booklet. Wenn ihr den Ring mit dem Auslösemechanismus falsch einbaut und den Stecker einsteckt habt, könnt ihr diesen aus meiner Sicht NICHT mehr (einfach) lösen, ohne den teuren Einbaurahmen zu zerstören. Am Ende geht es doch, wenn man den Stecker des eingestckten Kabels öffnet und den Widerhaken von dieser Seite herauszieht, das ist aber ein Gefrickel.
3D Druck

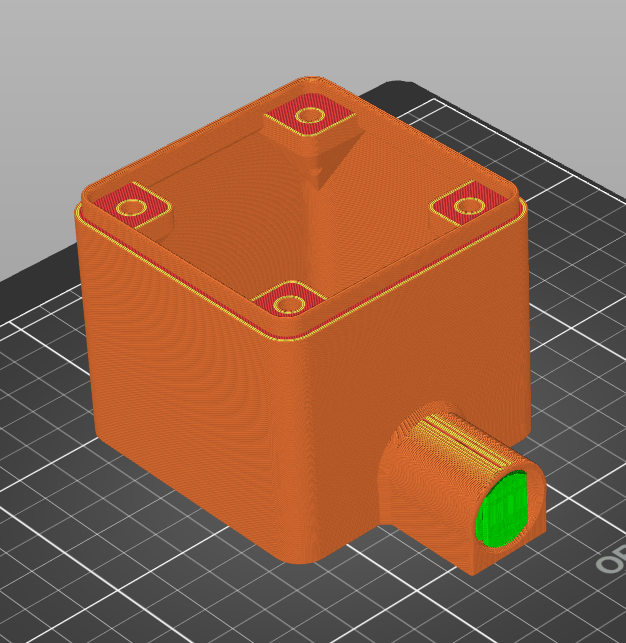

Die Stützstruktur ist nur für die Kabeldurchführung notwendig. Die Blendenbefestigungen sind mit 45 Grad Ecken selbsttragend. Die Kabeldurchführung benötigt ebenfalls keine Stütze, da sie im 45 Grad Winkel verlaufen.
Aufputzdose Wielandeinbaurahmen v11.3mf
Ich habe die Stöpsel mit 4 Perimetern gedruckt, dann kann ich gegebenenfalls die Löcher leicht aufbohren, wenn das Kabel nicht passt.
Aufputzdose Schablone und Stopsel.3mf
Aufputzdose Variante AB mit Bohrschablone.3mf (Die Stöüsel entnehmt bitt der Variante IB)
Ich habe mich beim Amazon Partnernet registriert, verdiene daher als Amazon-Partner an qualifizierten Verkäufen und bedanke mich daher, wenn ihr die folgenden Links nutzt.

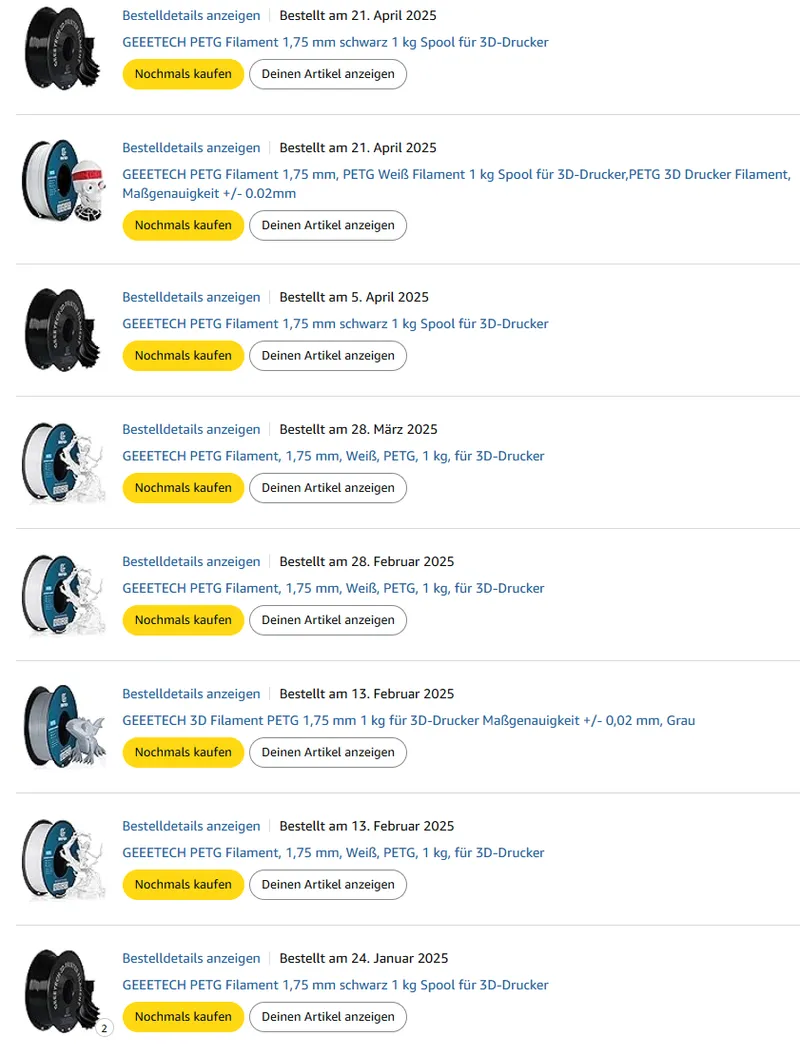

Damit ihr seht, dass ich Überzeugungstäter bin, habe ich euch eine Liste meiner letzten Filamentbestellungen bei Amzaon beigefügt :-)
Nachtrag: Ich bin überzeugter Pusa Drucker, leider finde ich, dass der Versand des sehr guten Prusamnet Filaments zu teuer ist und zu lange dauert.
Habe lange gesucht und bin mit dieser Second Source sehr zufrieden. Ich drucke Sie mit den Prusament PETG Einstellungen auf meinem MK4
