TP-Link M7200 external antenna mod
Pro nepretrzity provoz bez baterie s pripojenim externich anten.
Vhodne zejmena pro modely s USB autostartem.
4
2
0
56
updated June 24, 2025
Description
PDF10kΩ rezistor mezi - a T (stredni) kontakt.
Kondenzator mezi + a - . Modely s funkci autostartu potrebuji vetsi, cca 4700uF, bez autostartu kolem 220uF.
SMA konektory pripojit na antenni pruzne kontakty. Oba krajni jsou zem - pripojit na jeden z nich, prostredni pro signal.
Napajeni USB-C napojeno na puvodni microUSB konektor.

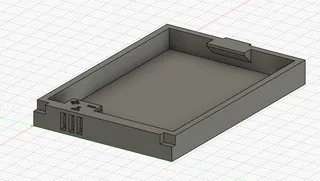

Plosny spoj modemu se do pripraveneho mista v krabicce zasune ze strany usb konektorem napred a upevni sroubkem z puvodniho pouzdra.
