JeNo Fit 3"/3.5" Drone frame

[English version on Github - à venir]

Version actuelle : 1.0.0 (cf. changelog en bas de page)

L'essentiel :

Parfaite intégration de la caméra du DJI Air Unit O4 Lite

Géométrie Wide-X

Performances de vol excellentes, facile à tuner

Solidité / rigidité avec une bottom en 4mm

FOV 100% dégagé : Châssis, entretoises invisibles dans le retour vidéo

Conçu pour : DJI AU O4 Lite , Naked vista (avec nebula pro nano), WalkSnail single board, HDZero single board, Analogique

Compacité...... mais pas trop.....

Evidemment Open Source

1. Présentation

Le DJI O4 Lite offre de nouvelles possibilités pour le format 3" : les builds à 100g (hors lipo) redeviennent facilement atteignables, avec un bus plus court, moins haut, plus sexy, et plus solide.

La cage camera du JeNo Fit 3" sera donc prévue pour des cameras au format Nano, soit 14mm. Des entretoises de 16mm viennent s'encastrer dans des poches de 1mm.

Evidement si vous voulez utiliser un O3 ou un O4 pro, il faudra rester sur un JeNo 3" classique.

Par contre, si vous êtes prêts pour un O4 Lite, ou même un Vista Naked, alors ce petit JeNo Fit 3/3,5 sera bien plus optimal !

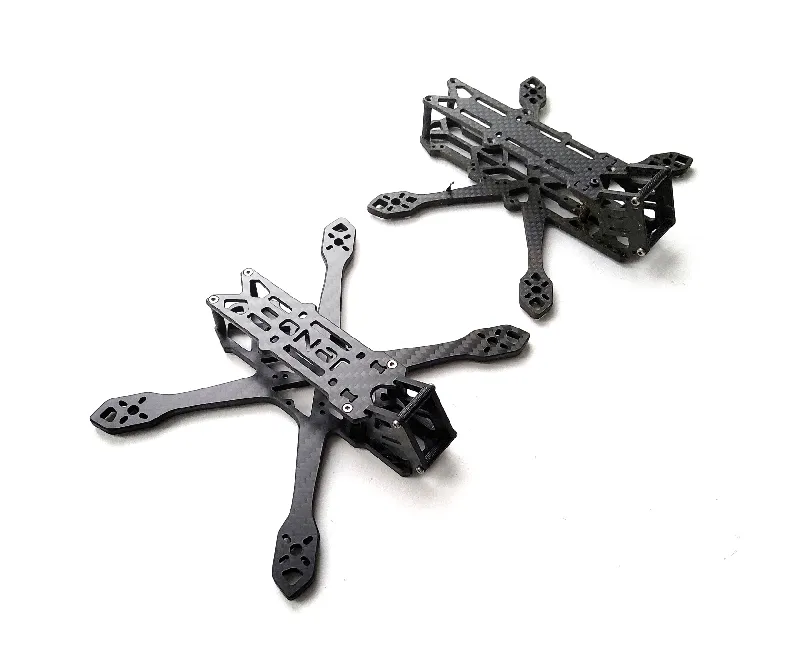

Petite comparaison entre un JeNo 3" light (à droite), et ce nouveau JeNo Fit 3" (à gauche) :

2. Une frame déclinée en 3 versions

La frame est donc disponible en :

• 3,5" : 40gr avec visserie titane

• 3,5" light : 36gr avec visserie titane

• 3" : 38gr avec visserie titane

Lors de la sortie, les camera plates fournies sont prévues pour un tilt de 30°. D'autres camera plates seront probablement ajoutées prochainement (25 et 40°).

3. Spécifications

4. Conception : hauteur de bus de 16mm - AIO only

Pour l’électronique, seules les AIO seront acceptées. Mais elles pourront avoir le port USB a l’horizontal ou à la verticale, tout en ayant le port USB protégé.

Vous aurez suffisamment de place pour un RX externe et/ou condo à l’arrière et à l’avant.

Pour les builds à base de Vista Naked, il est recommandé de scotcher la sous-face de la top plate pour éviter les courts-circuits à cause du contact avec le carbone (le build reste relativement serré ).

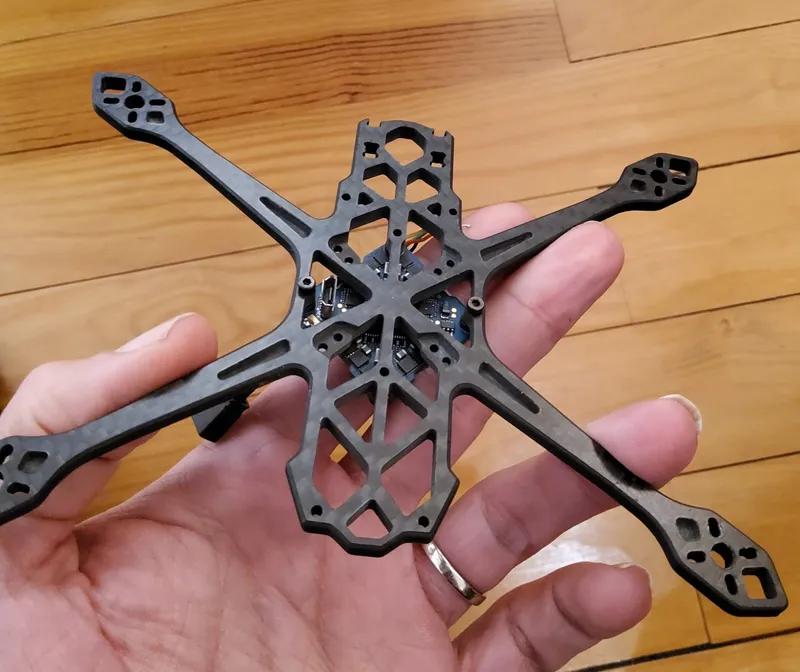

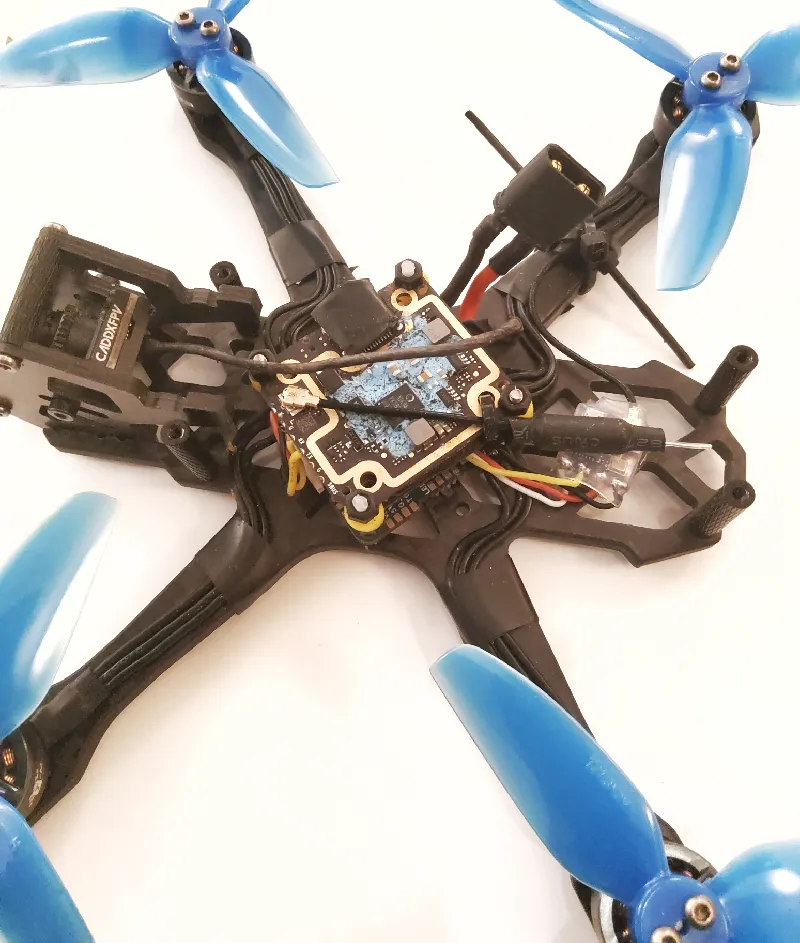

AIO avec USB vertical : (AIO tournée a 90°)

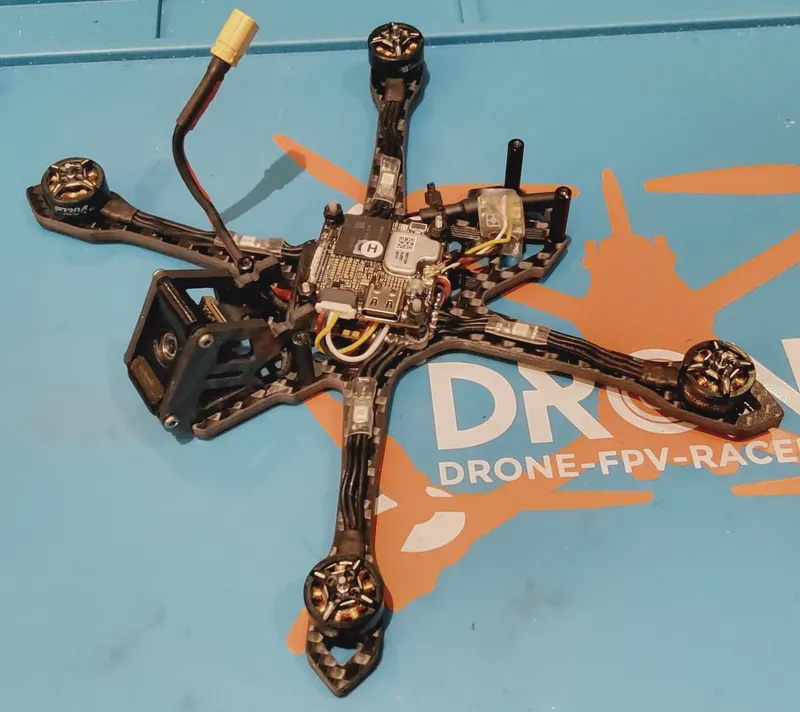

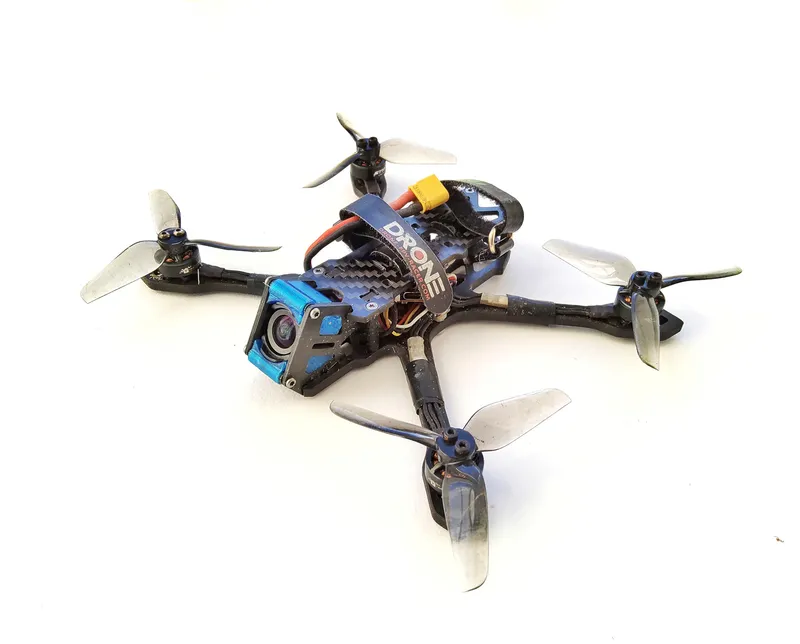

Build 3" Naked vista :

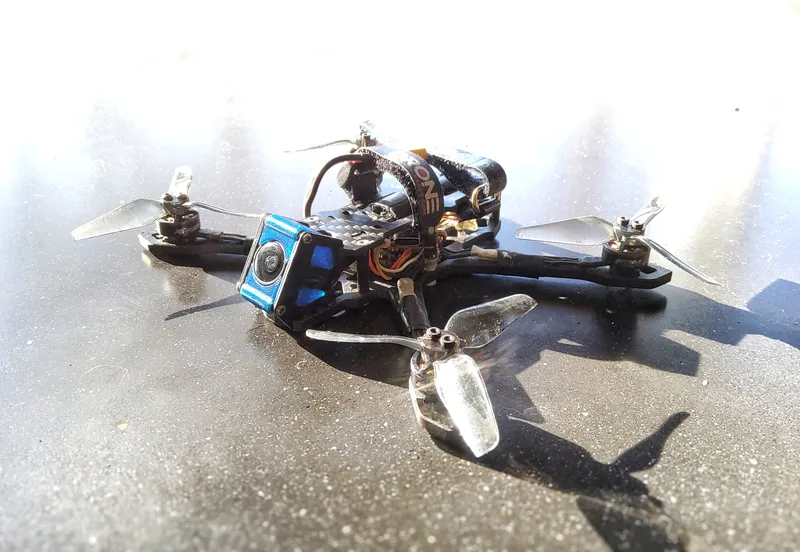

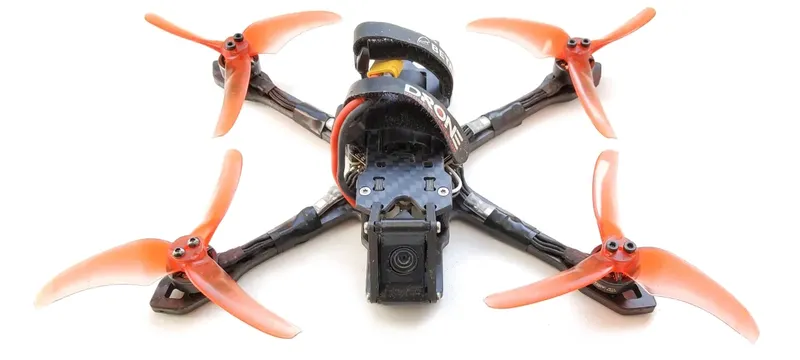

Build 3.5" en O4 “light”

5. Stratégie / motorisation / poids

Plusieurs stratégies s’offrent a vous :

• 3" ou 3,5", avec une énorme plage de motorisations possibles, selon ce que vous voulez en faire : du 1204 au 1604. Ce choix aura un impact significatif sur le poids du build, son comportement et son autonomie.

• Si vous cherchez plutôt la discrétion, tout en ayant une vitesse de croisière optimale : le 1204 sera parfait en 3,5", entre 5000 et 6000kv pour du 3S. Le son des hélices Emax Avan 3528 pourra se faire discret sur des vitesses de rotation assez faibles.

• Si vous cherchez du punch, le 1604 devrait être parfait en 4S.

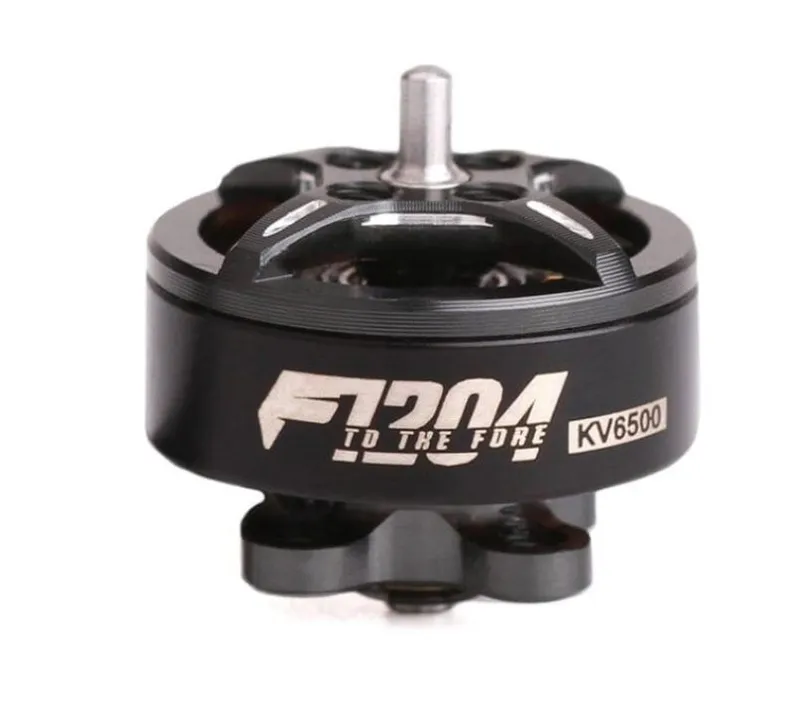

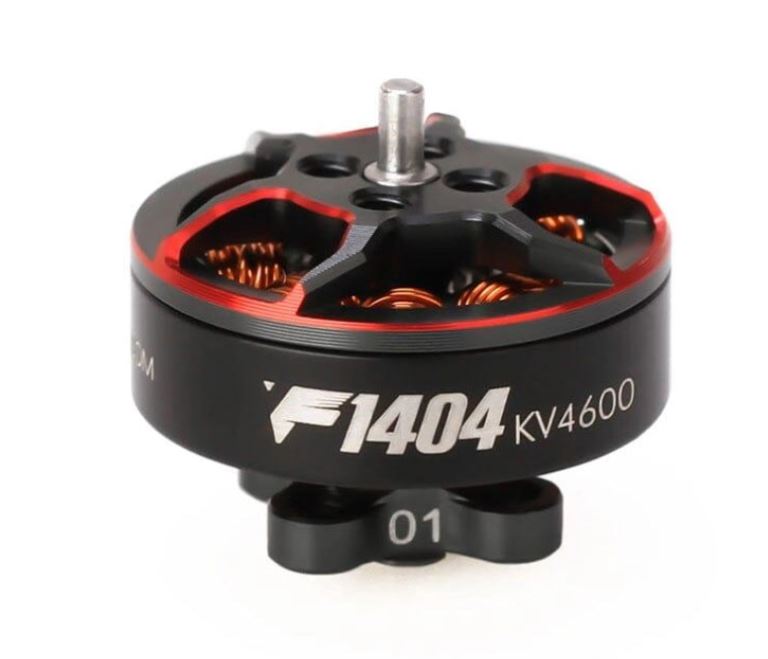

  • en 1604 = 46 gr de moteurs

  • en 1204 = 24 gr de moteurs

  • Soit près du simple au double !

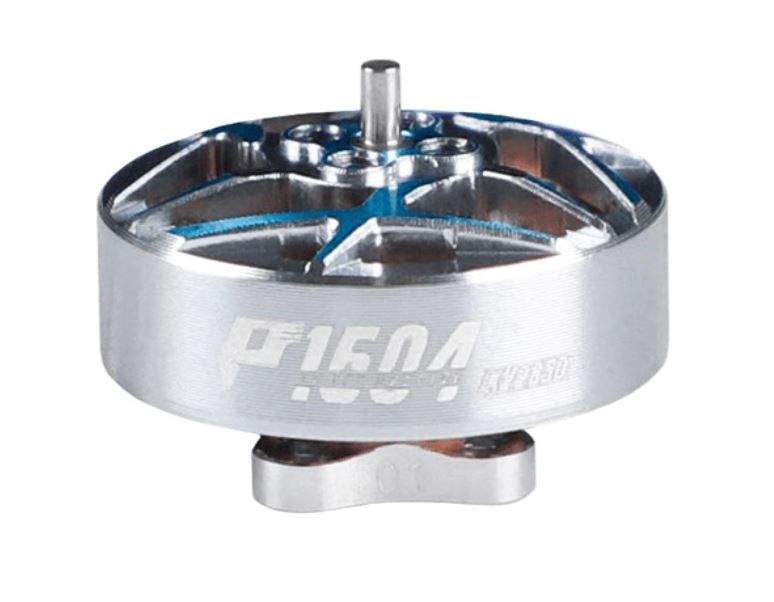

1204	1404	1604
6.9gr (incl cable)	9.3gr (incl cable)	11.6gr (incl cable)

Vous serez donc sur un build autour des 95/100gr en 1204, contre 122gr en 1604 .

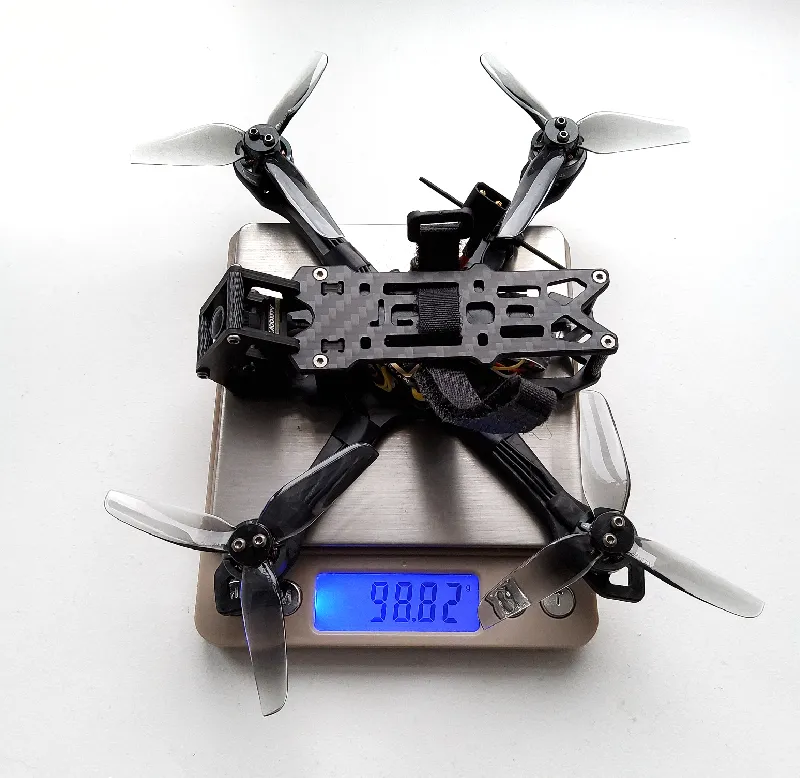

Build en 1204 et naked vista à 99gr :

6. Black box

La Bottom plate de 4mm garantit une BB clean.

Voici un extrait de BB en 3.5" / 1204 :

7. Solidité

Le build est plus léger qu’un JeNo 3 classique. La bottom est plus courte, mais toujours en 4mm, inutile de vous dire que nous ne sommes pas inquiets concernant la solidité du châssis. Pensez à récupérer les protection de bras du JeNo 3" si vous faites du bando.

8. Versions et fichiers

8.1 Versioning

Vous trouverez en début de description la version  actuelle du châssis et en fin de page, tout l'historique des modifications.

Nous ne pouvons que vous recommander de toujours faire découper la dernière version pour être sûr de profiter des dernières optimisations.

Le format du numéro de version est le suivant :

<Version majeure>.<Version mineure>.<Révision>
exemple : 1.3.2

• Révision : ce numéro est incrémenté en cas de modifications peu importantes et sans conséquences

• Version mineure : ce numéro est incrémenté en cas de modifications peu importantes mais cassant potentiellement la compatibilité avec certains TPU

• Version majeure : ce numéro est incrémenté en cas de modifications importantes cassant la compatibilité au niveau du carbone

Nous nous sommes toujours efforcés, depuis la création du JeNo 5", de maintenir la compatibilité au niveau du carbone. La version reste donc “1.x.y”.

Attention : si vous développez des TPU pour le JeNo Fit, pensez à mentionner la version avec laquelle ils sont compatibles.

8.2 Gestion des fichiers

Pour simplifier les choses, nous avons revu l'organisation des fichiers. Ils se répartissent en 5 groupes :

• 01-FRAME : contient les modèles qui décrivent le châssis, aux formats DXF, STEP et STL, pour la version actuelle

• 02-TPU : contient les modèles des TPU pour la version actuelle du châssis, au format STL

• 03-FRAME-HISTORY : contient les versions précédentes du châssis

• 04-TPU-HISTORY : contient les TPU qui ne sont plus compatibles avec la version actuelle

• “Other files” : contient les éventuels fichiers de documentation.

9. Faire découper le châssis

Les prestataires

Il faudra faire appel à un professionnel de la découpe du carbone. En France, et réputés au sein de la communauté FPV, nous recommandons de passer par nos principaux artisans :

• Cnc Drone 91 par Eric

• CNC Dupays par Jeremy

• Cnc 27 par Romain

• FPV CNC Drone par Pierre-Louis

• Haut Var Fpv

Au Canada, cncmadness est une référence ($20 de frais de port mais rapide).

Vous pouvez vous reporter à ce topic WaF pour plus d'informations.

Sélection de votre version

Consultez le fichier DXF du châssis (ou la version PDF) pour choisir la version qui vous intéresse (3", 3.5" ou 3.5" Light).

Il faudra également choisir un type de camera plates (tilt…).

Par défaut, on recommande de mettre des chanfreins partout, sauf sur les camera plates.

Envoyer la demande de devis

Une fois le professionnel de découpe et les DXF choisis, il faut lui envoyer un mail pour obtenir un devis.

Les artisans du carbone français que l'on vous a conseillés un peu plus haut connaissent tous les JeNo. Ils sauront donc vous guider pour bien comprendre votre besoin et vous fournir un devis adapté.

Si votre découpeur de carbone ne connait pas le JeNo, votre mail de demande de devis devra contenir au minimum:

• Le fichier DXF à faire découper (ou les STEP)

• Le récapitulatif de toutes les pièces attendues, leur nombre d'exemplaires et l'épaisseur de carbone souhaitée. Si besoins de spare, c'est ici qu'il faudra le préciser.

• Emplacement des chanfreins

N'hésitez pas à ajouter des informations qui pourraient aider à comprendre ce qui est attendu:

• Fichier 3D assemblé.

• Photos ou capture d'écran des points sensibles (encastrement des pressnuts des bras, “poches” des camera plates, gravure du logo).

• Toute autre information que vous jugeriez utile.

10. Liste de matériel

Entretoises

*Les entretoises des camera plates sont encastrées d'un mm de chaque coté, pour homogénéiser le hardware. Si vous avez des entretoises de 14mm, vous pouvez les utiliser en faisant découper des camera plates sans les poches de 1 mm.

Visserie

Stack (AIO + VTX)

Châssis

Visserie supplémentaire

11. Inspiration

Le JeNo Fit s'inspire essentiellement de son grand frère, le JeNo 3" classique. Comme le JeNo Pocket, il est pensé pour une caméra au format Nano.

Exit la stack arrière, qui n'est plus nécessaire avec le Air Unit O4 Lite. L'avant, constitué de 2 camera plates a été dessiné autour de la caméra du O4 Lite.

12. Presets Betaflight JeNo

Pas de preset intégré pour le moment. Le comportement des AiO peut pas mal varier de l'un à l'autre. On va attendre d'avoir plus de retours.

Néanmoins, voici un aperçu du premier tune utilisé pour nos vols de test, que vous pouvez utiliser comme base de départ, si votre Blackbox est suffisamment clean. Vous noterez que nous avons activé le switch de profil en fonction du nombre de cellules de la lipo.

Comme toujours, soyez très prudents avec l'application de ces réglages.

13. Exemple de Setup

Retrouvez plusieurs exemples de builds dans la rubrique Dronebuilds du forum WE are FPV :

• Jeno 3 Low Profil O4 (by Tooks)

14. Concepteurs

Le JeNo a été conçu par :

• nochamo - Youtube

15. TPU

Parmi les fichiers disponibles en téléchargement, vous trouverez de quelques TPU pour ce JeNo 3" Fit dont :

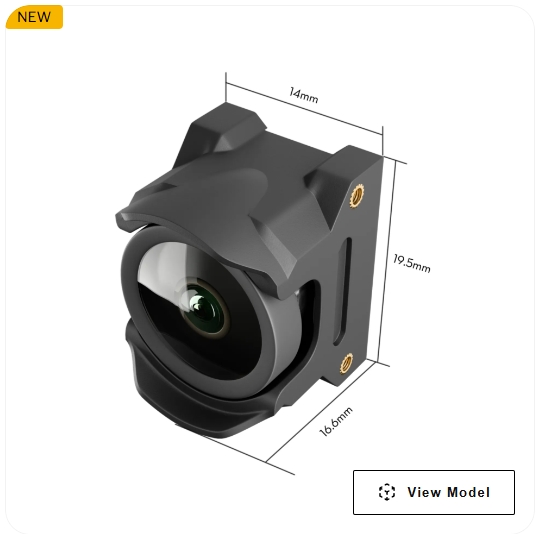

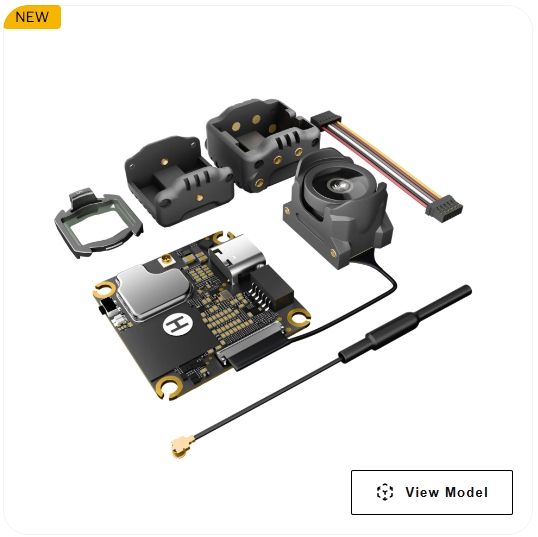

• Support caméra O4 Lite

• Support pour mod Lens Flywoo O4 wide :

• Support pour O4 Krhom mod Lens O3 : recommandé :

16. Par la communauté : remix et TPU

Forks/remixes

TPU par la commu

En plus des TPU disponibles sur cette page, vous trouverez ici quelques TPU réalisés par la communauté.

17. Changelog

La compatibilité des pièces est systématiquement maintenue entre chaque version

• Version 1.0.0 (20/03/2025) :

  • Création de cette page

• 12/2025 : ajout des TPU pour mod lens du O4
