Charnières pour porte de compteur EDF

En plus de la serrure (Voir https://www.prusaprinters.org/prints/123226-serrure-pour-porte-de-compteur-edf) une des charnières de la porte de mon compteur EDF était cassée et la porte ne fermait plus. Je me suis donc lancé dans la modélisation et l’impression de la charnière du haut. Celle du bas étant intacte je ne l’ai pas remplacée

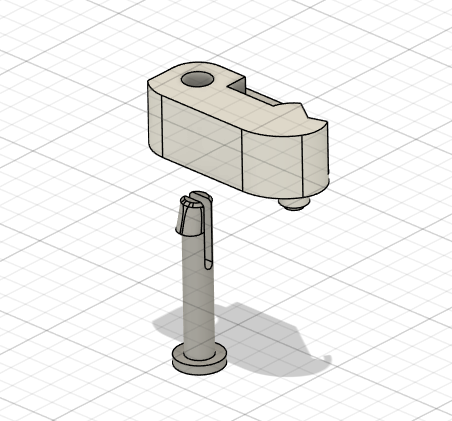

Prise de cotés et modélisation dans Fusion 360. J’ai quand même modélisé la charnière du bas au cas où

J'ai volontairement séparé la charnière de son axe de fixation. Tout d'abord pour faciliter l'impression et aussi le montage et le démontage de la charnière

Impression en PETG Prusament Signal White. L'axe de la charnière est imprimé horizontalement pour plus de solidité. Hauteur de couches 0.2mm et 2 périmètres. Supports nécessaires pour les 2 pièces

Et voilà charnière remontée et installée dans la porte du compteur. La porte ferme de nouveau correctement

En plus des fichiers .stl et .3mf j'ai rajouté le fichier Fusion 360 .f3d. Vous pouvez modifier les pièces et les adapter à d'autres réalisations si besoin

Comme toujours, vos retours et commentaires (et bien sûr vos “likes”) seront les bienvenus. N'hésitez pas à poster de belles photos de vos “makes”

Vous pouvez également allé voir d’autres accessoires pour coffrets électriques que j’ai conçu et imprimé en 3D

• Screw for Legrand electrical cabinet / Vis coffret electrique Legrand
• Serrure pour porte de compteur GDF
• Serrure pour porte de compteur EDF

Si vous aimez ce projet, allez voir les autres modèles que j'ai publié

For international audience I documented it in french as only applicable in France for french electricity company meter EDF. You can use Reverso or Google translation if needed

As usual, feedback and comments (and for sure "likes") will be always welcome. Feel free to post nice pictures of your makes

You can also look at other French electrical and gas meter cabinets accessories I designed and 3D printed

• Screw for Legrand electrical cabinet / Vis coffret electrique Legrand
• Serrure pour porte de compteur GDF
• Serrure pour porte de compteur EDF

If you like this model, take a look also at my other designs

Enjoy
