3DChameleon K1c/K1/K1max Arduino Uno + CNC Shield V3

                         **PROJETO EM ANDAMENTO, AINDA NÃO FOI CONCLUIDO**

Montando o 3DChameleon na K1C e K1 Max

Estou iniciando minha jornada no 3DChameleon e, como não encontrei um conteúdo fácil de modificar ou montar para minha K1C e K1 Max, decidi criar este tutorial. Meu objetivo é facilitar esse processo para todos que desejam implementar essa modificação.

O projeto ainda está em desenvolvimento, então peço paciência. Estarei anexando tudo o que for necessário, incluindo G-code e configurações do Arduino. Algumas partes foram aproveitadas de outros projetos já existentes e reunidas aqui para maior comodidade.

Lista de Peças para Montar o 3DChameleon

Rolamentos

• Rolamentos 625ZZ: https://pt.aliexpress.com/item/1005005321486587.html?spm=a2g0o.order_list.order_list_main.5.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
• Rolamentos 6800 (10x19x5mm) - 5 peças: https://pt.aliexpress.com/item/1005004196304077.html?spm=a2g0o.order_list.order_list_main.47.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra

Componentes Eletrônicos

• Arduino Uno + CNC Shield + 4 Drivers: https://pt.aliexpress.com/item/1005006730570290.html?spm=a2g0o.order_list.order_list_main.11.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
• Display OLED 0.96'' (opcional): https://pt.aliexpress.com/item/1005006501624032.html?spm=a2g0o.order_list.order_list_main.23.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra

Mecânica

• Engrenagem para extrusor (B-MK8): https://pt.aliexpress.com/item/32903728827.html?spm=a2g0o.order_list.order_list_main.17.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
• Acoplador óptico: https://pt.aliexpress.com/item/1005007075825861.html?spm=a2g0o.order_list.order_list_main.30.5ef01802Z658e0&gatewayAdapt=glo2bra
• Tubo PTFE: https://pt.aliexpress.com/item/1005006966620068.html?spm=a2g0o.order_list.order_list_main.41.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
• Parafuso M3 x 30mm (20 peças): https://produto.mercadolivre.com.br/MLB-2797256477-parafuso-com-cabeca-allen-m3-x-30mm-inox-20-pecas-_JM

Fontes e Motores

• Fonte 12V 100W (opcional, escolha conforme sua necessidade): https://pt.aliexpress.com/item/1005007300651252.html?spm=a2g0o.order_list.order_list_main.29.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra

(Ainda estou procurando um lugar para instalar ela, então por favor esperem um mod para instalar na parte de baixo junto com a fonte original)

• Motor Nema 17 (mínimo 3kg/F, recomendado 4401): https://produto.mercadolivre.com.br/MLB-3302914449-motor-de-passo-nema-17-de-42kgf-para-impressora-3d-_JM?quantity=2

Extrusora

• Conector ams bambu 4 em 1
• https://pt.aliexpress.com/item/1005007494013265.html?spm=a2g0o.order_list.order_list_main.101.7231caa4LZsOeJ&gatewayAdapt=glo2bra

Com essa lista de peças, você terá tudo o que precisa para montar seu próprio 3DChameleon na K1C ou K1 Max. Em breve, disponibilizarei mais informações e arquivos para facilitar a montagem.

- - -8/03/2025 - - -

Adicionei a versão V2 do adaptador da bambu, ele é um pouco mais otimizado e alinhado,
Estou montando um adaptador novo, ele terá uma estrutura mais reforçada, quando eu terminar, irei apagar a V1 e V2, até lá, por favor aguardem um projeto melhor do adaptador.

- - -10/03/2025 - - -

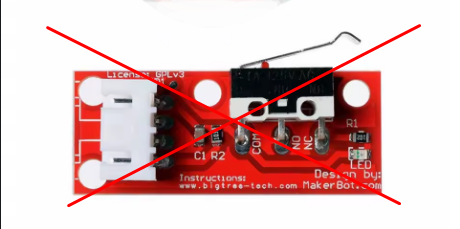

Criei um código que permite retirarmos o botão, assim pode usar 100% do espaço em sua mesa.
o código consiste em usar um pino reserva da placa mãe(Consulte se sua placa tem uma disponível)

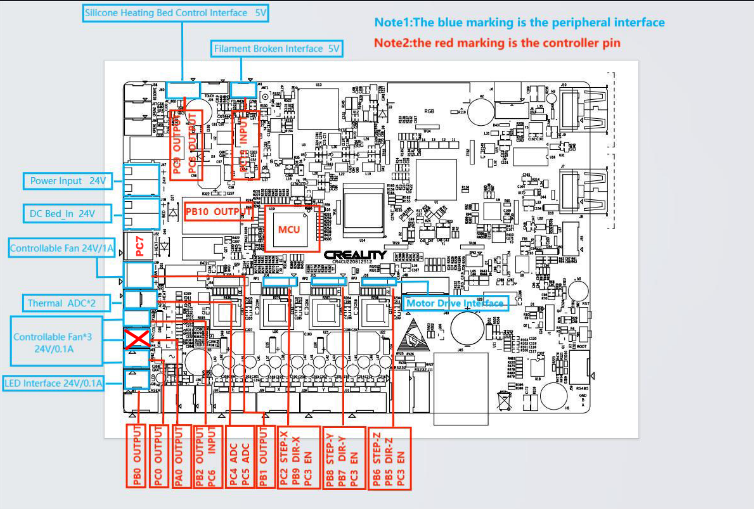

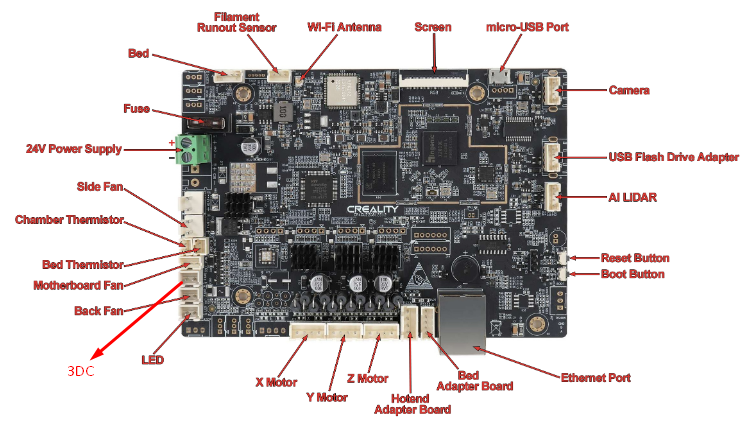

Na placa da K1, estarei utilizando o pino PA0, disponível:

ATENÇÃO! Para utilizar este pino, é necessário ter ROOT!

Como realizar a configuração deste pino?

A configuração é bem simples! Basta seguir os seguintes passos:

1. Acesse o arquivo printer.cfg da sua impressora.
2. Adicione o seguinte trecho de código:

[output_pin troca_cor]
pin: PA0
pwm: False
value: 0
shutdown_value: 0  ssora

---------------------------------

Teste dessa forma, caso não funcione, use o comando a baixo:

[output_pin troca_cor]
pin: PA0
pwm: True
cycle_time: 0.0100
hardware_pwm: false
value: 0.00
scale: 255
shutdown_value: 0.0

----------------------------------

Pronto! Após essa configuração, todo o restante será feito diretamente nos G-code do seu fatiador.


Utilizando o pino PA0

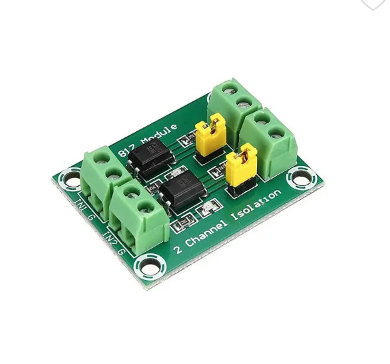

Agora que configuramos o pino PA0, a melhor maneira de utilizá-lo é com o auxílio de um acoplador óptico .

Por que escolher um acoplador?
Silencioso, barato, e extremamente eficaz e seguro! , sinta-se à vontade para modificar o projeto de acordo com sua necessidade.

Considerações finais:

• Optoacoplador comum (tipo PC817.)

Conexão para o 3DC:

Conexão para servo motor da Descarga:

- - -16/03/2025 - - -

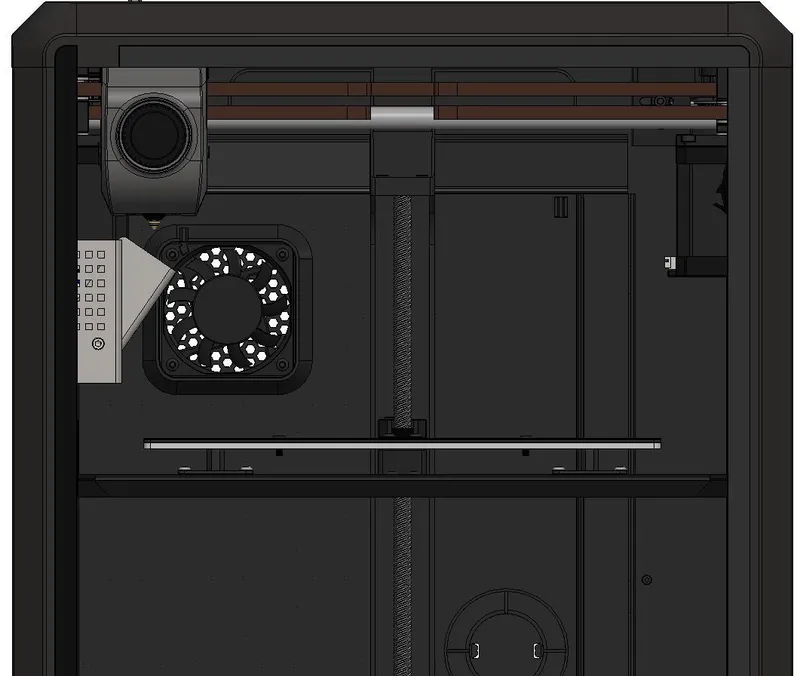

Realizei a modelagem de uma peça para adicionar os conectores Bowden de 10mm, ainda irei testar para confirmar que a posição dele estará boa, imagem anexada

 - - -27/03/2025 - - -

Nova atualização! 🚀
Agora, o projeto conta com macros do Klipper para a K1 e um G-code otimizado para o OrcaSlicer, totalmente configurado, testado e funcionando!

Além disso, apresentamos um sistema inovador de purga, equipado com uma alavanca acionável para ejetar os resíduos de forma prática e eficiente.

 - - -30/03/2025 - - -

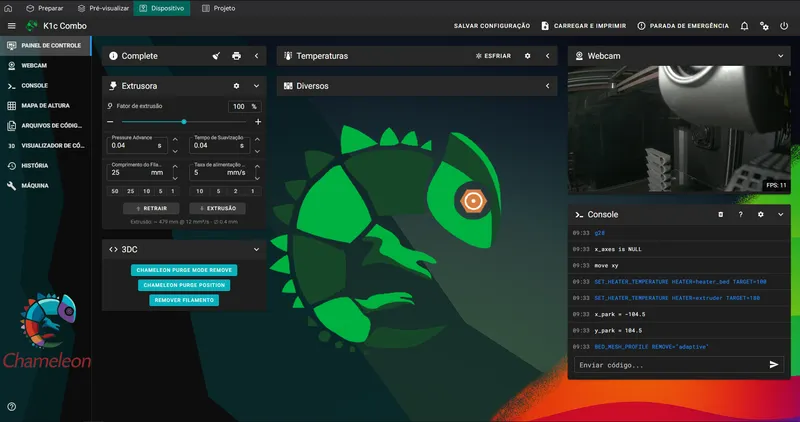

Customização para o Mainsail!

Adicionei uma personalização para o Mainsail, que gostei bastante. Caso tenham sugestões ou queiram criar uma imagem mais legal e compatível com o projeto, sintam-se à vontade!

Em breve, disponibilizarei mais informações e arquivos para facilitar a montagem.

Fique atento a futuras atualizações!

Estamos sempre trabalhando para melhorar este projeto. Fique de olho nas próximas atualizações, pois em breve traremos novas funcionalidades e melhorias!
