Modular ToolBox - Modulární Box (vercajk)

---ENG---

hello everyone i would like to introduce you to this adjustable box with locking. after printing all the parts, we insert all the nuts into the prepared holes in the given parts. we screw the bottom of the box to the hinges and the top parts using m3x35mm screws 8pcs. after we have the base screwed together, we insert the inserts into the individual holes in the lid, which we connect with the locking hinges on one side and with the locking on the other side, for this we will need m3x8mm screws. inside the box, we insert the remaining hinges, which will also serve as a screw guide, and screw in m3x35mm screws 4pcs, there is no need to use anti-loose nuts here, the holes are smaller and therefore the screw will lock in place by itself. we put the hinge inserts on the inner inserts and connect them using m3x6mm 8pcs and 8pcs m3 nuts then we place the inserts on the inner hinges and screw in m3x35. and we are done.

---CZ---

Ahoj všichni
CHtěl bych vám představit tuto nastavitelnou krabičku se zajištěním.
Po vytištění všech dílů si vložíme všechny matice do připravených otvorů v daných dílech. Spodek krabičky sešroubujeme s panty a vrchními díly pomocí šroubů m3x35mm 8ks. Poté co máme sešroubovaný základ tak do jednotlivých otvorů ve víku vložíme vložky které na jedné straně spojíme se zajištovacími panty a na druhé straně se zajištěním k tomuto bude potřeba šrouby m3x8mm.
Do vnitř krabičky si vložíme zbylé panty které dále slouží jako vedení šroubu a prošroubujeme šrouby m3x35mm 4ks zde není nutno používat matice proti povolení díry jsou totiž menšího rozměru a tudíž se šroub sám zajistí na místě. Na vnitřní vložky nasadíme pantové vložky a spojíme pomocí m3x6mm 8ks a 8ks m3 matic
následně vložky usadíme na vnitřní panty a prošroubujeme m3x35.

A máme hotovo.

PART LIST

M3x6mm 8pcs

M3X8mm 8pcs

M3X35mm 16pcs

M3X18mm 2pcs

M3nut 50pcs

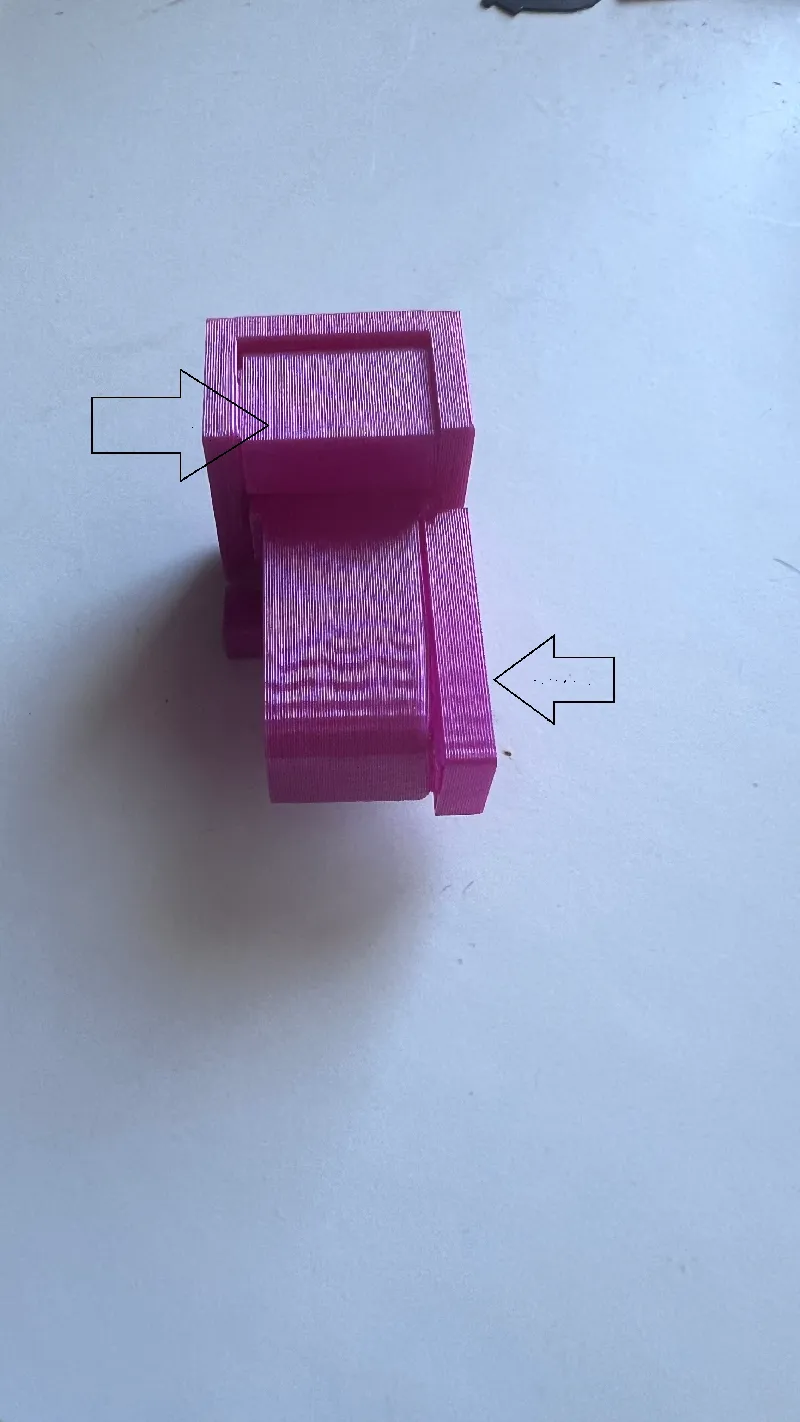

Tento díl má předkreslené podpory je nutné tyto podpory před montáží odstranit!

Kvádry označené šipkou stačí odstranit kleštěma a mírně začistit.

This part has pre-drawn supports, these supports must be removed before assembly! The blocks marked with an arrow can be removed with pliers and cleaned slightly.
