Webcam Halter Vertical Monitor Säule - 35/30/25 mm -Webcam Mount Vertical monitor column

Update vom 30.1.2025:

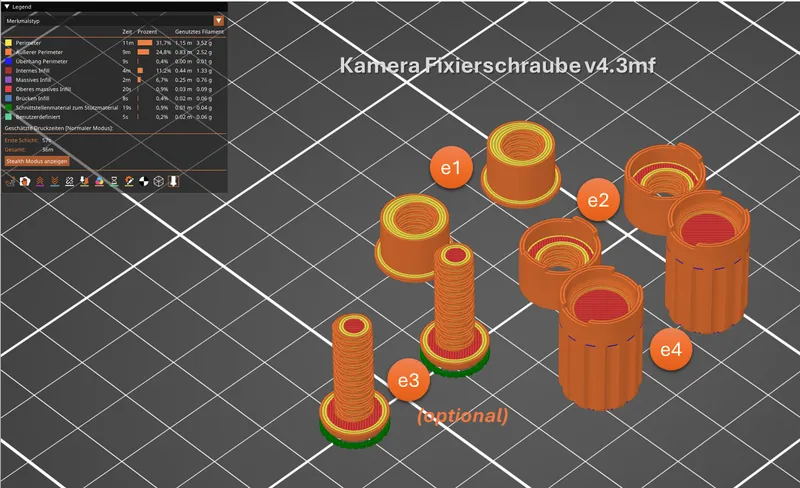

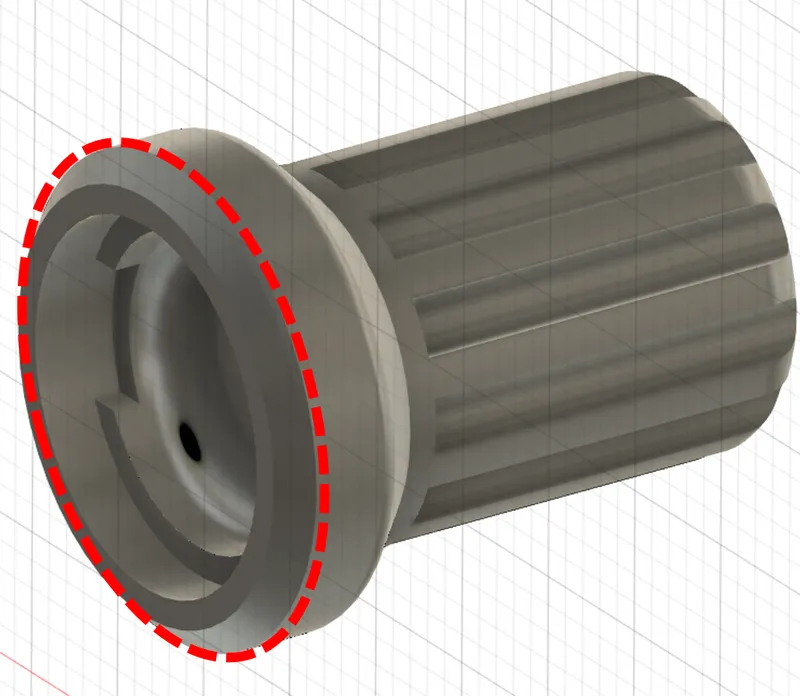

Kamera Befestigungschraube in neuer Version mit Einfädelhilfe zur leichteren Verklebung

Nun einfach Kleber flächig in die “Einfädelhilfe = überstehender Rand” auftragen, aufsetzen und drehen bis die Rändelkappe einrastet. Es muss bei eventuellem Neudruck nur die Rändelkappe gedruckt werden, der Rest ist unverändert.

Die Rändelmutter fehlte, diese ist nun als gesonderte Datei beigefügt, bitte in gewünschter Anzahl drucken.

 ---------------------------------------------------------------------------------------------------

Hier kurz zur Einleitung ein wenig Vorgeschichte als Projektbegleitung, die ihr aber gern überspringen könnt. Geht dann weiter zum Abschnitt Beschreibung

Ich starte hier und auf YouTube eine neue Serie, in der ich kleine Projekte vorstelle, in der Elektronik und 3D Druck zum Einsatz kommen.

Bisher erstellte Projekte, welche ich ab sofort hier und auf Youtube dokumentieren werde:

1. LED Filmleuchte mit ESP Ansteuerung
2. Webcam Halter für Brio Webcam
3. Magnetischer Handy Heizungsmelder mit Fotosensor auf dem Heizungsbedienfeld
4. Projekt WLED LED Kranz am Christbaumständer jetzt als Heizungskamin einesetzt
5. PCB Belichter
6. Ätzküvette für kleine PCBs (ca 10x7 cm)
7. Magnetfisch Rührer einsetzbar für Ätzküvette

Beschreibung

Diese Halterung ist für alle Kameras geeignet, die eine Standard Viertel Zoll Aufnahme haben. Ich verwende die Logitech Brio HD Kamera und die Logitech Brio MX 4K Kamera. An beiden Kameras kann man die Standardbefestigung abziehen dahinter befindet sich die Viertel Zoll Aufnahme.

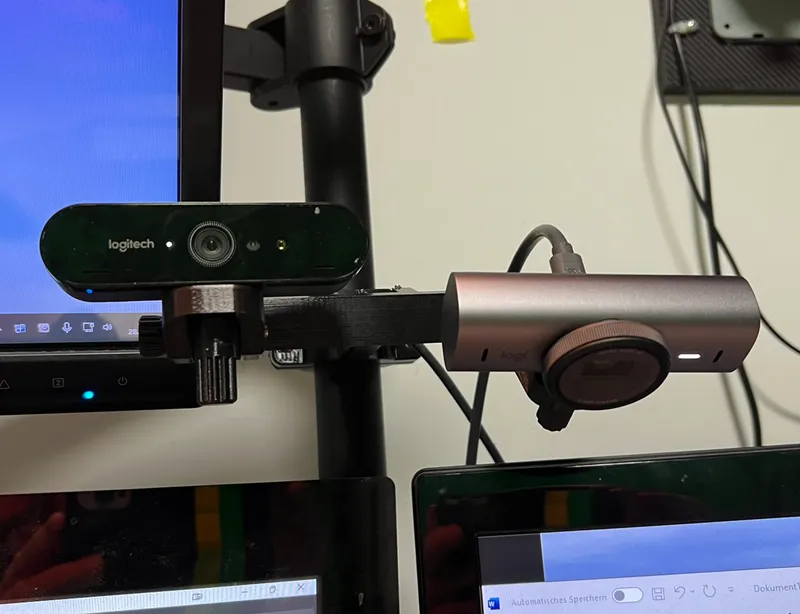

Optional gibt es einen Doppel arm Adapter sodass man 2 Kameras befestigen kann. Wenn ich meine Projekt Videos aufzeichne verwende ich die HD Kamera für die Frontalaufnahme und die 4 k Kamera für Aufnahmen von Tätigkeiten am Schreibtisch. Letztere zeigt dann nach unten.

Alle Teile werden mit M5 Schrauben und Muttern verbunden. Um die Teile ohne Werkzeug verstellen zu können habe ich für die Sechskantschrauben Rändelköpfe (e.4) gedruckt.

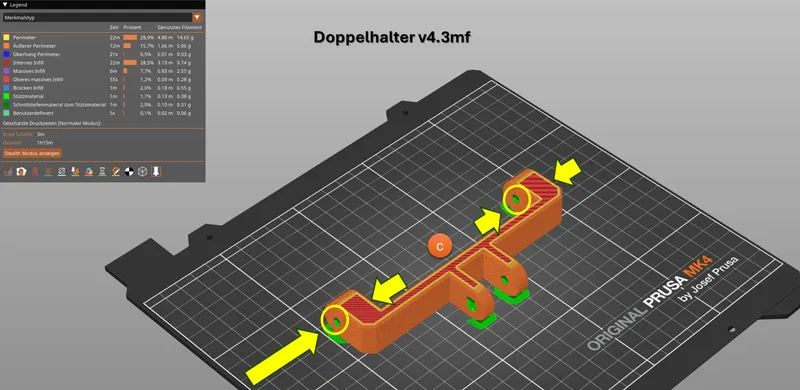

Der Doppelarm (c) wird nur benötigt falls 2 Kameras befestigt werden sollen.

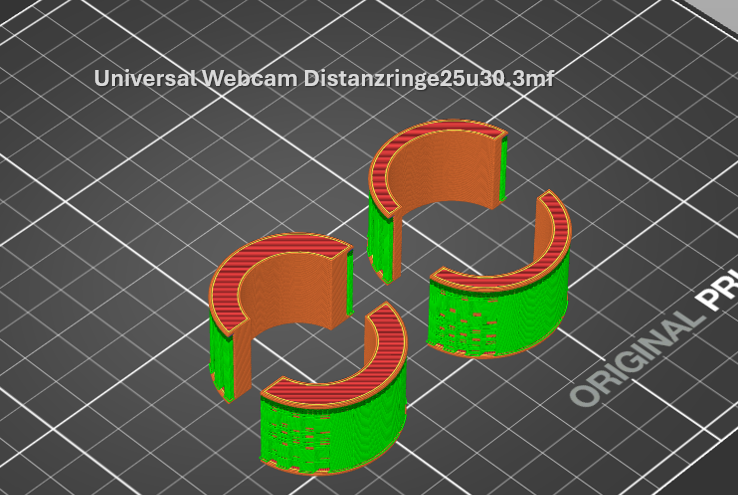

Der Klemmbogen ist für eine 35 mm Monitor Säule ausgelegt. Optional sind Zwischenringe für 30 und 25 mm Säulen vorhanden, die einfach aufgesteckt werden können.

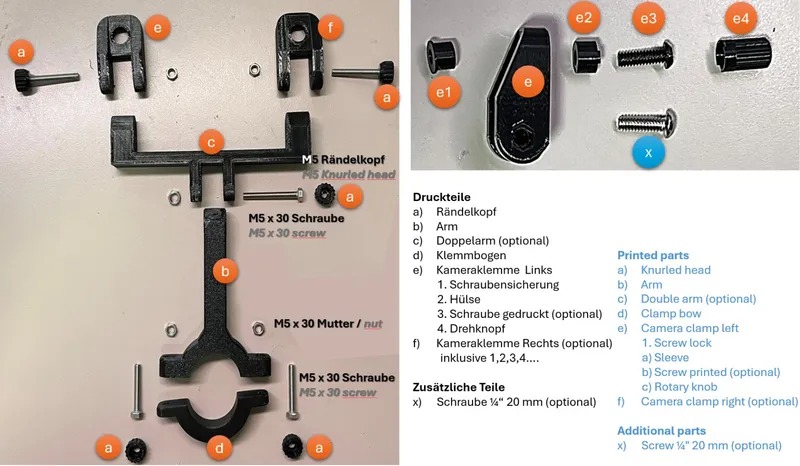

Benötigte Druckteile und Schrauben

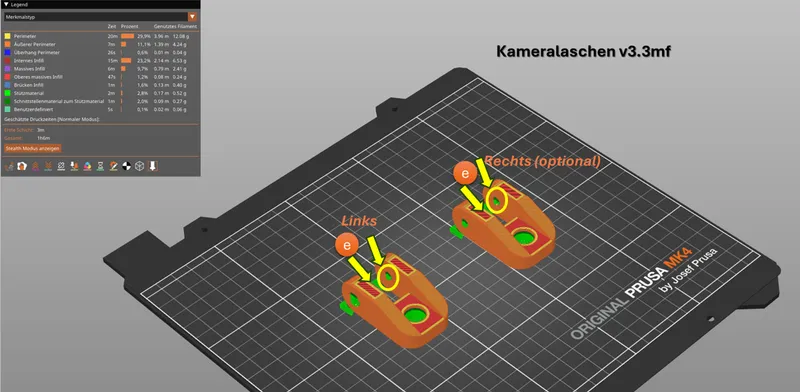

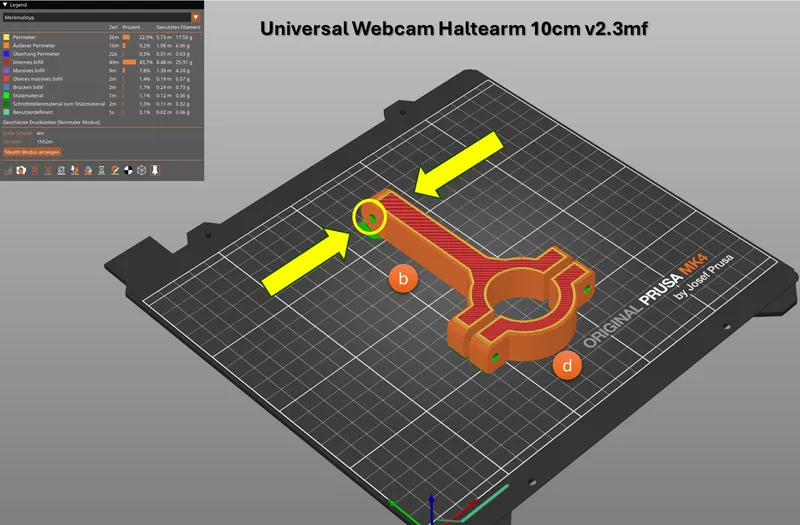

Für alle nicht “Prusa Slicer”: Ich verwende an den Klemmstellen die Slicer Modifier  “Skinny Surface” , damit hier Haftreibungsflächen entstehen und man die Schrauben nicht zu stark anziehen muss. Wenn ihr die 3MF Dateien im aktuellen Prusa Slicer als Projekt öffnet, müsst ihr euch nicht drum kümmern. ein anderer Slicer ist eventuell nicht kompatibel. Diese Stellen habe ich in den folgenden Bildern gelb markiert.

Ich drucke mir 4 Permitern (damit die “Schraubbuchsen” stabiler sind) und mir 30% Gitterinfill.

Optional:

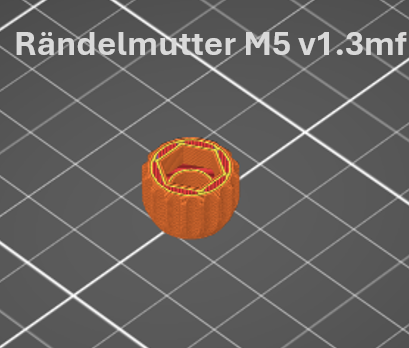

Die Rändelmutter (a) bitte je nach Konfiguration so oft wie benötigt drucken

Externe Teile

• 2 -6 Vierkant Schrauben M5 x 40 inklusive Mutter . Wenn ihr nur eine Kamera verwendet benötigt ihr 2 Schrauben, falls ihr 2 Kameras und damit auch den Doppelarm verwendet werden 6 Schrauben gebraucht

• 2 Vierkant Schrauben M5 x 30 inklusive Mutter für die Klemme

Alle Schrauben findet ihr in diesem Set, das ich selbst verwendet habe:

• https://amzn.to/4hzQAGM

Die ¼ Zoll 20 mm Kameraschraube könnt ihr drucken, sie funktioniert auch gut, das hängt aber von der Druckqualität ab. Da speziell in Z Richtung die Haftung schlechter wird, empfehle ich eher Metallschrauben, vor allem dann wenn schwerere Kameras werwendet werden.

• Diese gibt es hier: https://amzn.to/42rD7fP

Ich verwende nach vielen misslungenen Versuchen mit anderen Sekundenklebern ausschließlich den Wolfix Sekundenkleber mit Aktivator. Dieser ist gelartig und eignet sich für den 3D Druck mit schmalen Flächen sehr gut:

• https://amzn.to/3EflIwV

Ich habe mich beim Amazon Partnernet registriert, verdiene daher als Amazon-Partner an qualifizierten Verkäufen und bedanke mich daher, wenn ihr die Links nutzt.

Zusammenbau:

Der Aufbau ist einfach und straight forward.

Es gibt zwei gespiegelte Klemmen, so dass bei Verwendung des Doppelarms die Rändelmuttern immer außen liegen. Ansonsten bleibts es euch überlassen, ob ihr die rechte oder linke Klemme wählt.

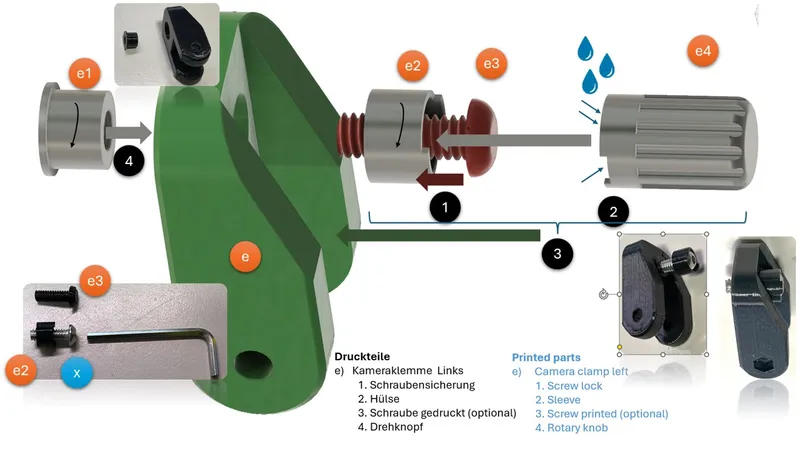

Au die Kamera Klemmen möcht ich noch detailliert eingehen. Das besondere an diesen Klemmen ist, dass die Schraube gegen Verlust gesichert ist, was ein wenig Hirnschmalz beim Konstruieren forderte:

1. Zunächst wird die Schraube (gedruckt e3, oder aus Metall x) in die Hülse e2 eingeschraubt bis zum Anschlag. Bei Metallschrauben könnt ihr den beigefügten Inbus Schlüssel verwenden.
2. Danach wird der Schraubenknopf e4 auf die Hülse e2 aufgeklebt. Dabei den Gelkleber mit einem Zahnstocher auf die Flächen von e4 auftragen.
3.  e2 nun mit Aktivator einsprühen und passgenau aufpressen. “Passgenau” ist wichtig, wenn ihr versetzt aufsetzt ist korrigieren kaum noch möglich
4. Das ganze “Paket” wird dann wie im Bild gezeigt durch die Klemme gesteckt und mit der Sicherung e1 verschraubt. Bitte soweit wie möglich einschrauben, Kraft ist nicht vonnöten (e1 ist nur eine Sicherung, sie muss nichts halten)

Schluss

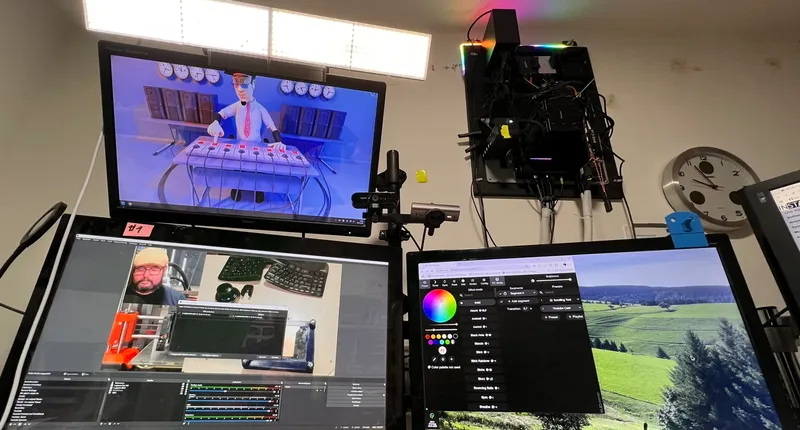

Ich verwende die Kameras zur Aufzeichnung meiner Projektvideos mit OBS Studio. Das Bild oben zeigt auch die selbst gedruckte Videoleuchte, die ich demnächst inklusive Elektronik und Software hier veröffentlichen werde

English

Update from 30.1.2025: Camera mounting screw in new version with threading aid for easier gluing Now simply apply adhesive over the entire surface of the "threading aid = protruding edge", place and turn until the knurled cap clicks into place. Only the knurled cap needs to be printed when reprinting, the rest is unchanged.

The knurled nut was missing, this is now attached as a separate file, please print the required number.

Description

This mount is suitable for all cameras that have a standard quarter-inch mount. I use the Logitech Brio HD camera and the Logitech Brio MX 4K camera. On both cameras, you can pull off the standard attachment behind which is the quarter-inch mount.

There is an optional double arm adapter so that you can attach 2 cameras. When I record my project videos, I use the HD camera for frontal recording and the 4k camera for recording activities at the desk. The latter then points downwards.

All parts are connected with M5 screws and nuts. I printed knurled heads (e.4) for the hexagon head screws so that the parts can be adjusted without tools.

The double arm (c) is only needed if 2 cameras are to be attached.

The clamping bow is designed for a 35 mm monitor column. Optional intermediate rings for 30 and 25 mm columns are available, which can simply be attached.


Benötigte Druckteile und Schrauben

For all non "Prusa Slicer" users: I use the slicer modifier "Skinny Surface" at the clamping points so that there are static friction surfaces and you don't have to tighten the screws too much. If you open the 3MF files in the current Prusa Slicer as a project, you don't have to worry about it. another slicer may not be compatible. I have marked these areas in yellow in the following images.

I print 4 permiters (so that the "screw sockets" are more stable) and 30% grid infill.

External Parts

• 2 -6 square-head screws M5 x 40 including nut . If you use only one camera you need 2 screws, if you use 2 cameras and therefore also the double arm you need 6 screws

• 2 square-head screws M5 x 30 including nut for the clamp

You can find all the screws in this set, which I used myself:

• https://amzn.to/4hzQAGM

You can print the ¼ inch 20 mm camera screw, it also works well, but this depends on the print quality. As the adhesion is worse in the Z direction in particular, I recommend metal screws, especially if heavier cameras are used.

• These are available here: https://amzn.to/42rD7fP

After many unsuccessful attempts with other superglues, I only use Wolfix superglue with activator. This is gel-like and is very suitable for 3D printing with narrow surfaces:

• https://amzn.to/3EflIwV

I have registered with the Amazon partner network and therefore earn money as an Amazon partner from qualified sales. Thank you for using the links.

Assembly:

The design is simple and straightforward.

There are two mirrored clamps so that the knurled nuts are always on the outside when using the double arm. Otherwise, it is up to you whether you choose the right or left clamp.

I would like to go into more detail about the camera clamps. The special thing about these clamps is that the screw is secured against loss, which required a little brainpower when designing them:


1. Firstly, the screw (printed e3, or made of metal x) is screwed into the sleeve e2 as far as it will go. For metal screws, you can use the enclosed Allen key.
2. The screw knob e4 is then glued onto the sleeve e2. Apply the gel glue to the surfaces of e4 using a toothpick.
3.  Now spray the e2 with activator and press on precisely. "Accurate fit" is important, if you apply it offset, it is almost impossible to correct it
4. The whole "package" is then inserted through the terminal as shown in the picture and screwed to the fuse e1. Please screw in as far as possible, no force is required (e1 is only a fuse, it does not have to hold anything)

Conclusion

I use the cameras to record my project videos with OBS Studio. The picture above also shows the self-printed video light, which I will soon publish here including electronics and software
