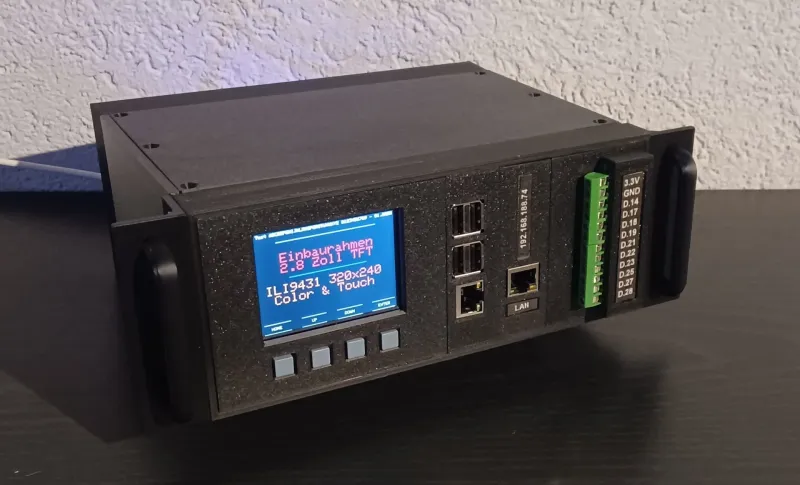

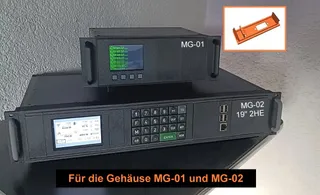

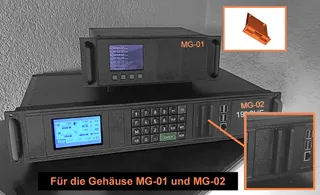

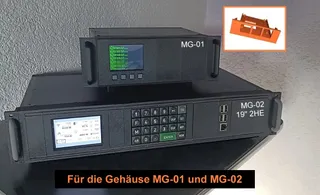

Modulares Gehäuse MG-01 für MG-Module ESP32, Arduino, Raspi, ILI9341, uvm.

Es handelt sich hierbei um ein Projekt, welches wohl für einige Elektronik-Bastler interessant sein dürfte, da es individuell angepasst werden kann (f3d-Files).

Es folgen noch weitere Einschübe wie z.B. WT32-ETH01, IO-Klemmleiste, LAN872 ETH-Board, USB-Anschlüsse, Lüfter-Modul usw..

Die Maße des kompletten Gehäuses sind 206 x 166 x 86 mm (ohne Winkel und Griffe)

Tipp für die Beschriftungen:

Mit einem Grafikprogramm wie Paint oder Paintshop eine kleine schwarze Fläche erstellen, Text in Schriftgröße 8 in weiß in die schwarze Fläche schreiben. Ausdrucken, dann selbstklebende transparente Folie oder Tesafilm ohne Spannung über den Text kleben und ordentlich die Luft herausstreichen. Anschliessend mit einer Schere passig zuschneiden und mit Uhu in die Textfeldaussparungen der Module einkleben.

Alternativ geht auch ein Beschriftungsgerät (z.B. Brother) mit 6mm-Film “weiß auf schwarz” (5-6 € für 8m).

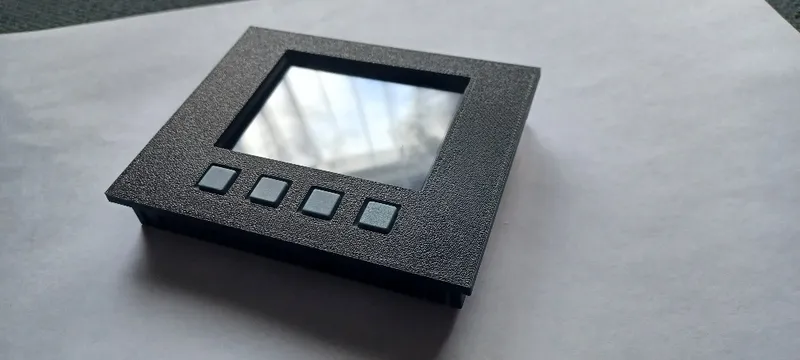

Ein passender Display - Einschub für das 2.8" ILI 9341 befindet sich hier:

https://www.printables.com/model/1162278-tft-ili-9341-28-einschub-fur-das-modulare-gehause

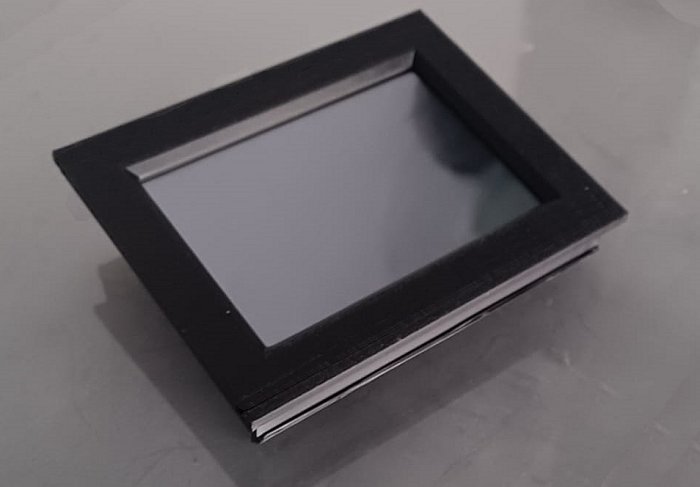

Ein passender Display - Einschub für das 3.5" XPT2046 JoyIT-Display (für Raspi 3b) befindet sich hier:

https://www.printables.com/model/1183328-joyit-35-xpz2046-einschub-fur-das-modulare-gehause

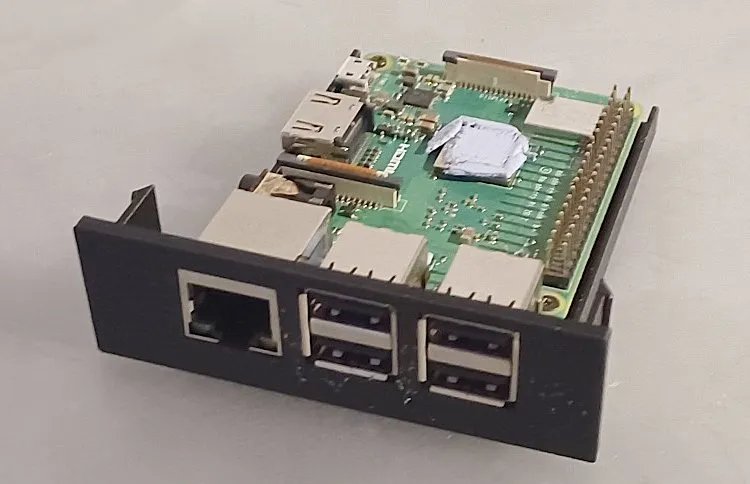

Ein passender Raspberry 3b - Einschub befindet sich hier:

https://www.printables.com/model/1159845-raspberry-pi-3b-einschub-fur-das-modulare-gehause

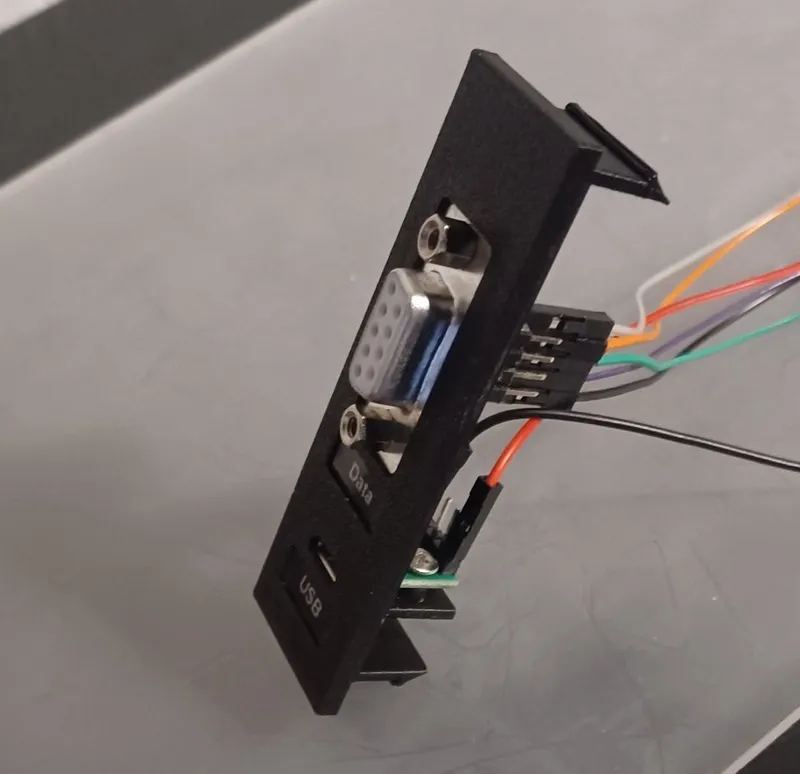

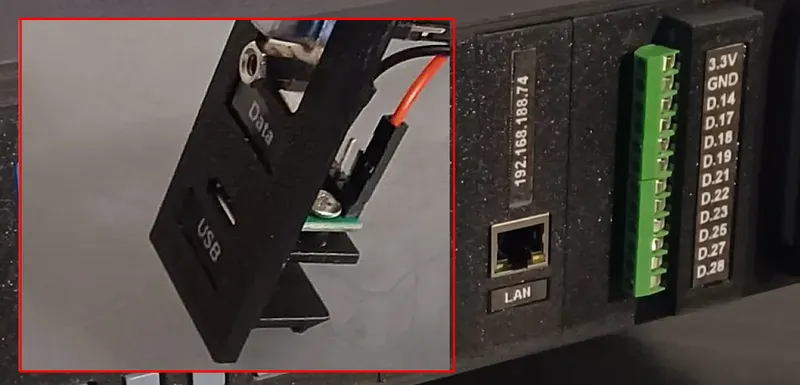

Ein passender MicroUSB 2.0 und D-SUB 9 - Einschub befindet sich hier:

https://www.printables.com/model/1161245-microusb-20-und-d-sub-9-einschub-modulare-gehause

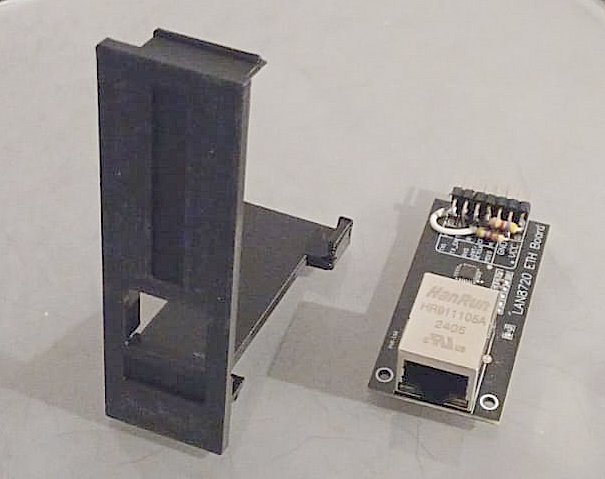

Ein passender LAN8720 ETH Board - Einschub befindet sich hier:

https://www.printables.com/model/1164310-lan8720-eth-board-einschub-fur-das-modulare-gehaus

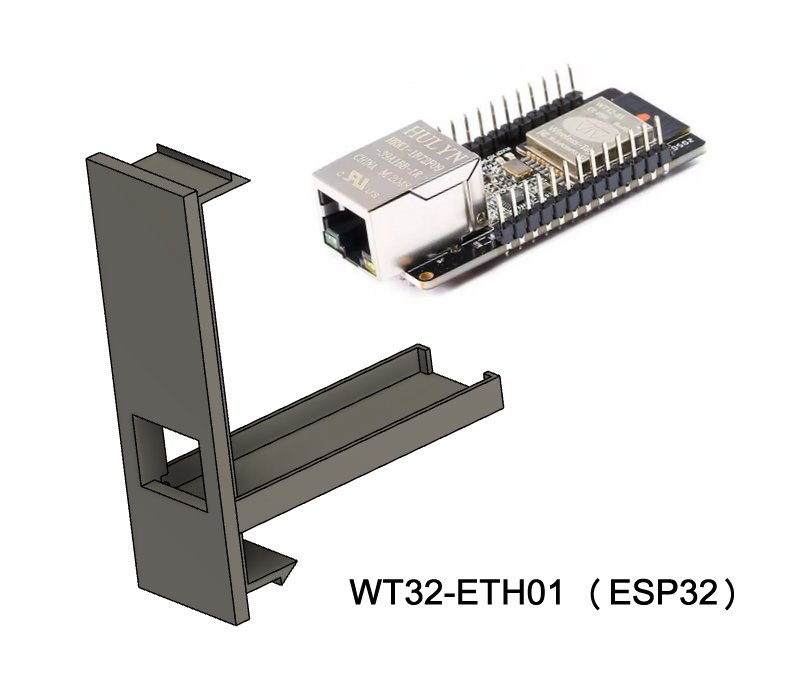

Ein passender WT32-ETH01 - Einschub befindet sich hier:

https://www.printables.com/model/1161989-wt32-eth01-einschub-fur-das-modulare-gehause-mg-01

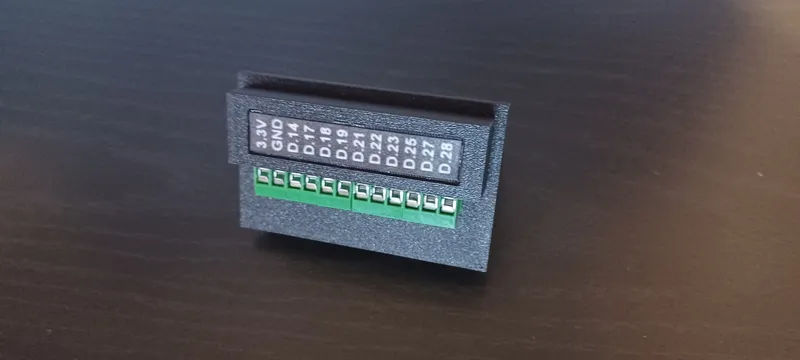

Ein passender 50er Input/Output - Einschub befindet sich hier:

https://www.printables.com/model/1162246-50er-io-einschub-fur-das-fur-das-modulare-gehause

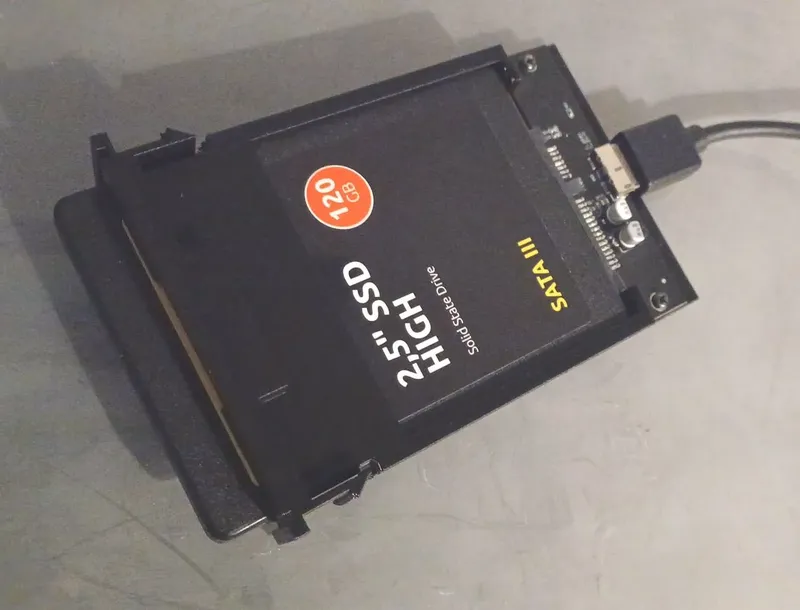

Ein passender 2.5-Zoll-HDD-Einschub befindet sich hier:

https://www.printables.com/model/1186670-25-zoll-hdd-einschub-fur-die-modularen-gehause-mg

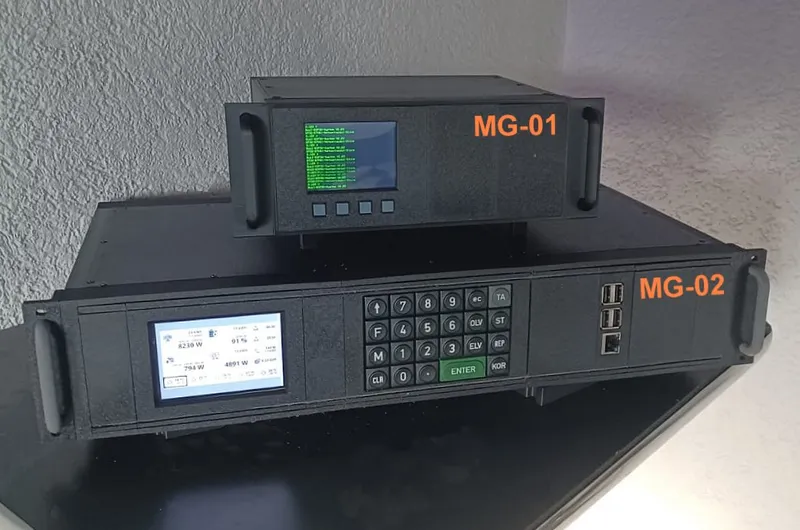

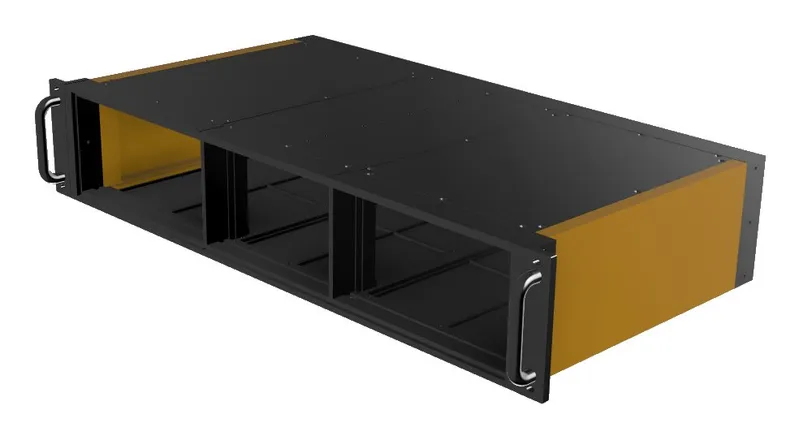

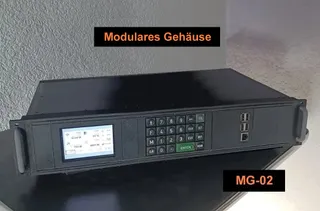

Für größere Projekte gibt es das Gehäuse  MG-02. Es passen die gleichen Einschübe. Das Gehäuse MG-02 befindet sich hier:

https://www.printables.com/model/1179736-modulares-gehause-mg-02-19-rack-modul-2he-fur-mg-m
