Conversion of Door/Window Sensor to Water Sensor - Cheap Water Zigbee Sensor

Converting an Ewelink Door and Window Sensor into a Water Sensor

In this tutorial, we'll show you how to easily convert an Ewelink door and window sensor into a water sensor.

The modified sensor can be seamlessly integrated into Home Assistant and provides a cost-effective solution to detect water leaks early.

Required Materials:

• 2 wires
• 4 screws (3x6 mm)

Guide: Converting an Ewelink Door and Window Sensor into a Water Sensor

Here’s a step-by-step guide to modify your Ewelink sensor into a water sensor. With some patience and the right tools, the conversion is quick and straightforward.

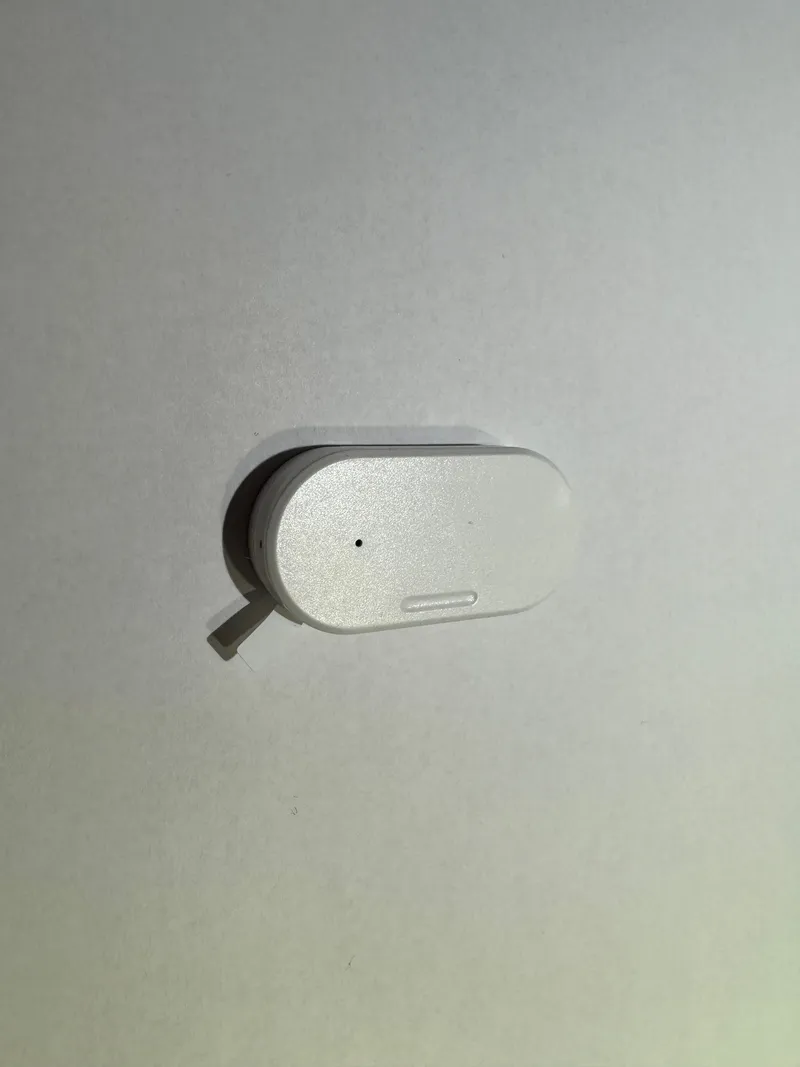

Step 1: Open the cover

• Carefully remove the cover of the sensor to access the internal components.

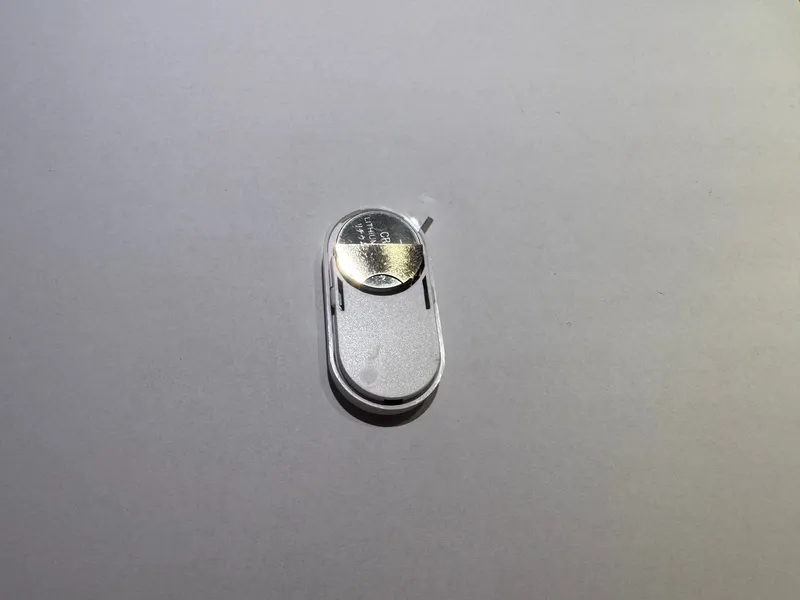

Step 2: Remove the back panel

• Next, take off the back panel to expose the circuit board.

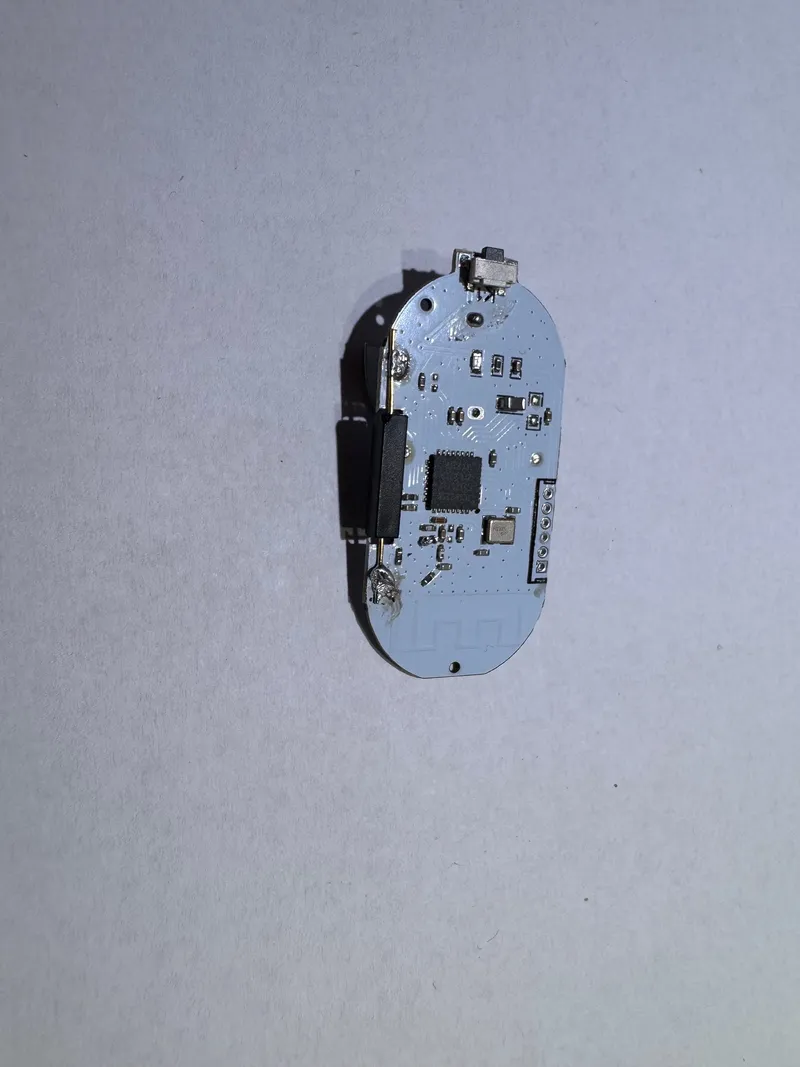

Step 3: Take out the circuit board

• Remove the circuit board from the casing and set it aside. Be careful not to damage any components.

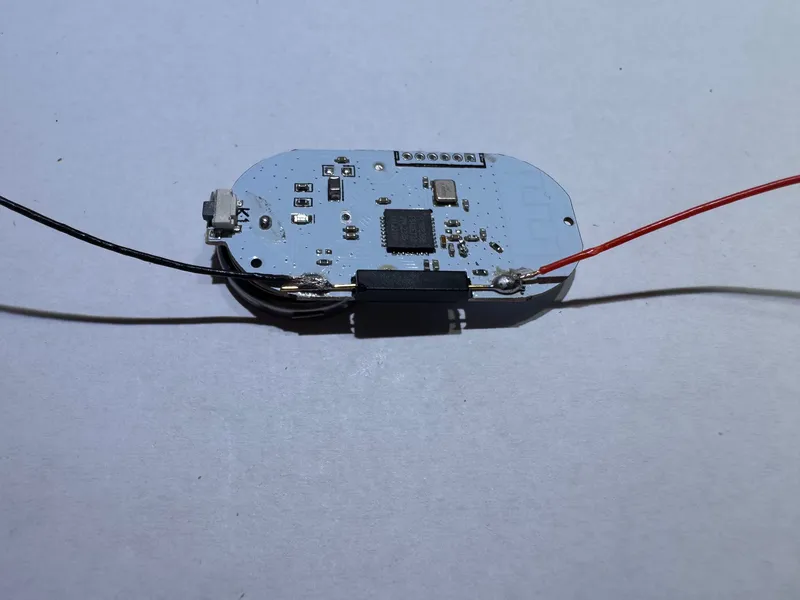

Step 4: Solder the wires

• Solder two wires to the designated contact points on the circuit board. Ensure the solder joints are clean and secure, with no short circuits.

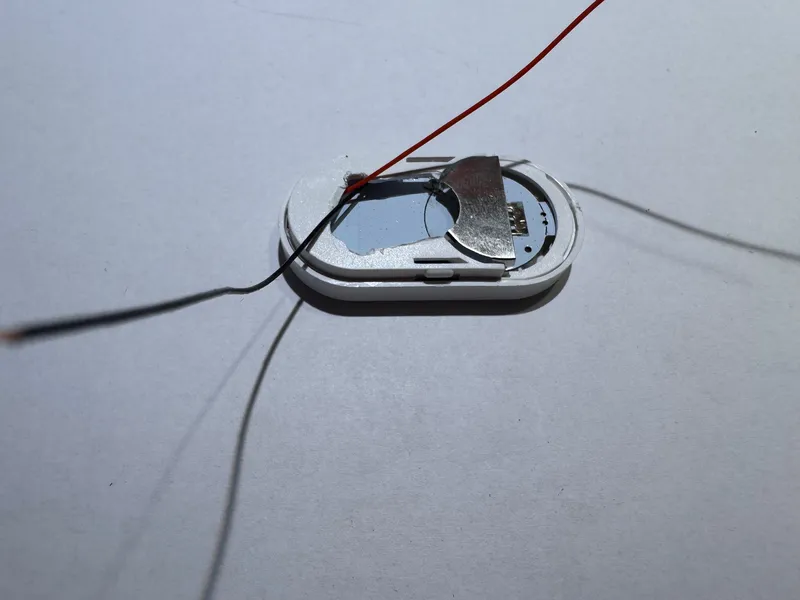

Step 5: Create an opening for the wires

• Decide whether to drill or cut a clean opening in the back panel to make room for the wires. Choose the method you’re most comfortable with.

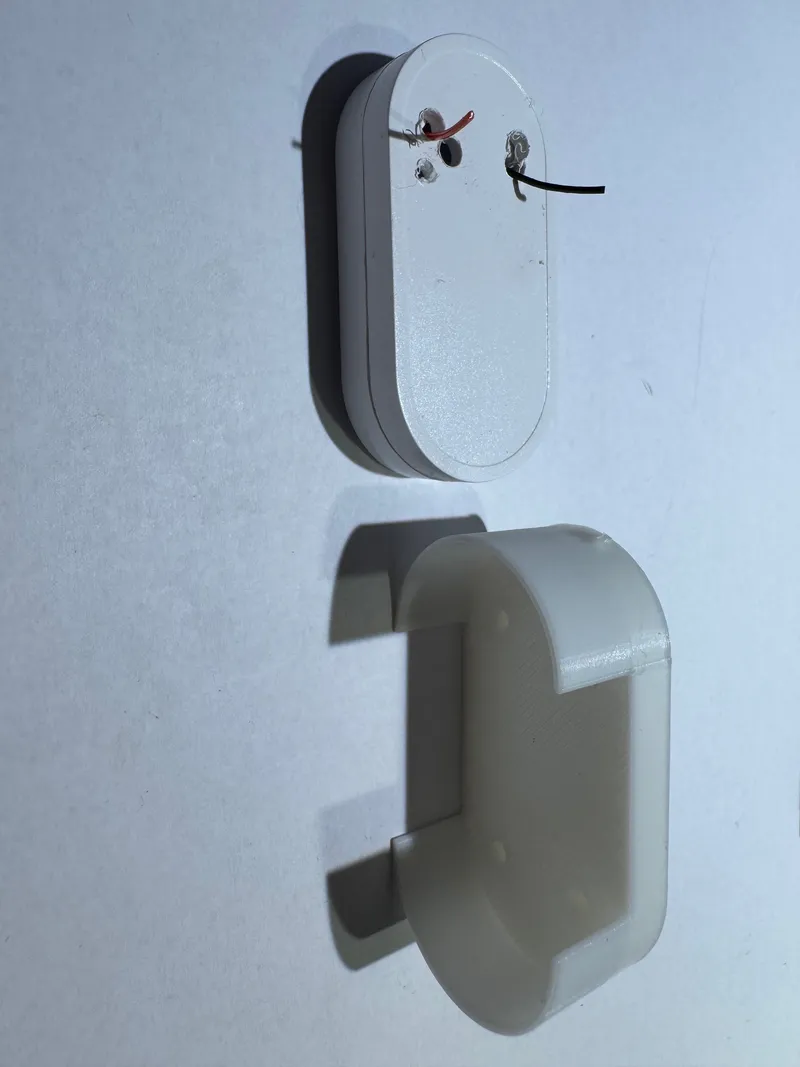

Step 6: Feed the wires through the cover

• Guide the wires through the opening in the cover. Tip: I initially drilled incorrectly. It’s best to mark the holes beforehand or use a 3D-printed template for precise placement.

Step 7: Feed the wires through the 3D print

• Pass the wires through the 3D-printed holder and strip the wire ends. Trim them to about 5 mm for a neat connection.

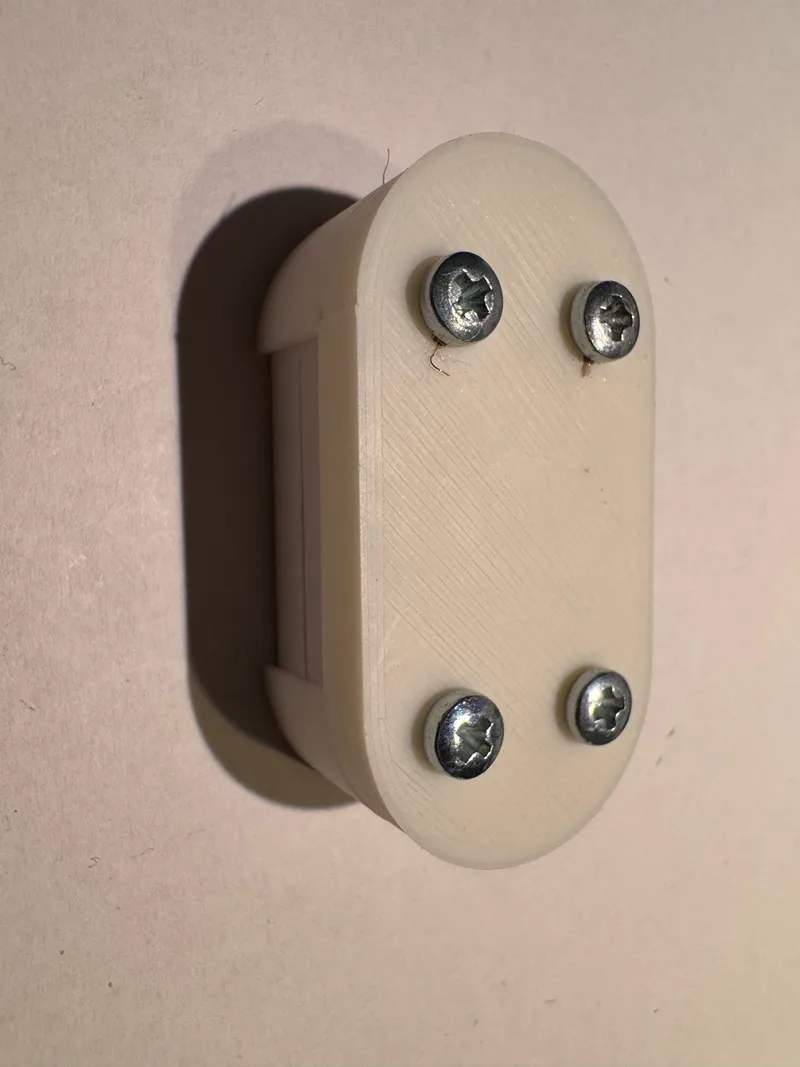

Step 8: Secure with screws

• Fasten the wire ends securely using screws. This ensures a stable connection and reliable performance.

In diesem Tutorial zeigen wir euch, wie ihr einen Ewelink Fenster- und Türsensor ganz einfach zu einem Wassersensor umbauen könnt.

Der umgebaute Sensor lässt sich problemlos in Home Assistant integrieren und bietet eine kostengünstige Möglichkeit, Wasserschäden frühzeitig zu erkennen.

Benötigtes Material:

• 2 Drähte
• 4 Schrauben (3x6 mm)

Anleitung: Umbau eines Ewelink Fenster- und Türsensors zum Wassersensor

Hier ist eine Schritt-für-Schritt-Anleitung, wie du deinen Ewelink-Sensor in einen Wassersensor umbaust. Mit etwas Geduld und den richtigen Werkzeugen ist der Umbau schnell erledigt.

Schritt 1: Deckel öffnen

• Entferne zunächst den Deckel des Sensors vorsichtig, um Zugriff auf das Innere zu erhalten.

Schritt 2: Hintere Abdeckung entfernen

• Nimm anschließend die hintere Abdeckung ab, damit du die Platine herausnehmen kannst.

Schritt 3: Platine entnehmen

• Entnehme die Platine aus dem Gehäuse und lege sie beiseite. Achte darauf, nichts zu beschädigen.

Schritt 4: Kabel anlöten

• Löte zwei Drähte an die vorgesehenen Kontaktpunkte auf der Platine. Achte darauf, dass die Lötstellen sauber sind und keine Kurzschlüsse entstehen.

Schritt 5: Öffnung für die Kabel schaffen

• Entscheide dich, ob du die hintere Abdeckung aufbohren oder, wie ich,  ausschneiden möchtest, um Platz für die Kabel zu schaffen.

Schritt 6: Kabel durch den Deckel führen

• Führe die Kabel durch die Öffnung im Deckel. Tipp: Ich habe mich zunächst beim Bohren vertan. Zeichne die Löcher am besten vorher an oder nutze einen passenden 3D-Druck, um präzise Ergebnisse zu erzielen.

Schritt 7: Kabel durch den 3D-Druck führen

• Führe die Kabel durch den 3D-gedruckten Halter und isoliere die Enden ab. Kürze sie auf etwa 5 mm, um sie sauber zu befestigen.

Schritt 8: Schrauben befestigen

• Drehe die Kabelenden mit den vorgesehenen Schrauben fest. Dies sorgt für einen stabilen Kontakt und sichert die Verbindung.
