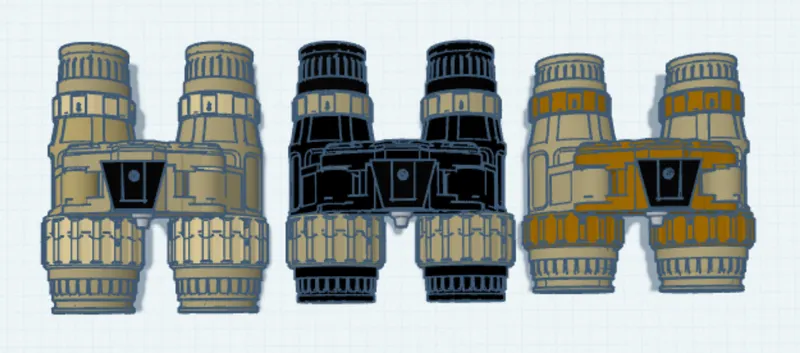

UF-NVG based on PVS-69 Alpha

Habe das geniale PVS-69 alpha Modell als Basis genommen um ein digitales Nachtsichtgerät zu realisieren. Zum einen, um mich in das Modden und Modelieren einzuarbeiten und zum anderen das programmieren des  ESP32 Board zu erlernen.

Projektidee kam mir, als ich auf ein schon vorhandenes digitales NVG Projekt gestoßen bin, aber unzufrieden mit deren Modell war.

Basis sind:
2x ESP32-Cam boards
2x OV7725 Cams mit 6 oder 9mm Kabel.

2x F1.0 Aperture M12 Mount Fixed Iris Cctv Lens 4mm ( optional )
2x gc9a01 Displays
2x 34mmx40mm Fokus  Bifokal linsen.

1x Schalter

1x altes USB-Kabel ( für die Stromversorgung )

1x Powerbank

4x M3x40mm Muttern mit Unterlegscheiben und Muttern

Der Rest wird hier recht gut beschrieben

https://www.youtube.com/watch?app=desktop&v=3uduThK-Cdc&t=0s

https://discord.gg/CEYqERAC

Da findet man die Bin Dateien für die ESP32 Boards, Teileliste und ein regen Chat

Mein Projekt ist noch nicht Final und wird immer wieder angepasst, schaut regelmäßig vorbei.

• Die “Tubes +”  haben nun Stege für die Displays zum besseren Positionieren.
• Die “Linsenhalter+Konter v2”  sind für tiefere/nähere Positionierung der Linse zum Display  ( da eine 40mm Fokus Linse benutzt wird, bedarf es den Abstand von 40mm Display zur Linse. – V1 ist noch für die 45mm Linse. Die wird aber an den Rändern sehr unscharf, desshalb bin ich auf die 40mm gewechselt.
• Die F1.0 Aperture M12 Mount Fixed Iris Cctv Lens 4mm vor den Cams, dienen zur leichten Erweiterung des Sichtfeldes. Das Modell des Linsenhalters, ist noch für diese Linse konzipiert. Muss die Tage noch ein Linsen/Camhalter erstellen, der “nur” für die OV7725 cam ausgelegt ist.
• V3 ist gerade in Arbeit, das ist dann der Linsenaufbau um einiges kürzer.
• Linsenhalter +Fronstück v3 sind fertig. Damit es kürzer sein konnte, braucht man in der Tube mehr platz für das hintere Ender der M12er Linse. Das geht, indem man vorsichtig die Wifi antenne des esp Boards absägt/feilt.

 I used the ingenious PVS-69 alpha model as a basis to create a digital night vision device. On the one hand, to familiarize myself with modding and modeling and, on the other hand, to learn how to program the ESP32 board.

The project idea came to me when I came across an existing digital NVG project but was dissatisfied with its model.

The basis is:
2x ESP32 cam boards
2x OV7725 cams with 6 or 9mm cable.
2x gc9a01 displays
2x 34mmx45 mm focus bifocal lenses.

1x switch

1x old USB cable (for power supply)

1x power bank

4x M3x40mm nuts with washers and nuts

The rest is described quite well here

https://www.youtube.com/watch?app=desktop&v=3uduThK-Cdc&t=0s

https://discord.com/channels/912163276849307690/912163277373603904

There you will find the bin files for the ESP32 boards, a parts list and a lively chat

My project is not yet final and is constantly being adjusted, check back regularly.

• The “Tubes +” now have bars for the displays for better positioning.
• The “lens holder + counter v2” are for deeper/closer positioning of the lens to the display (since a 40mm focus lens is used, the distance of 40mm display to the lens is required. – V1 is still for the 45mm lens. But it is attached to the The edges are very blurry, so I switched to the 40mm.
• The F1.0 Aperture M12 Mount Fixed Iris Cctv Lens 4mm in front of the cams are used to slightly expand the field of vision. The lens holder model is still designed for this lens. I still have to create a lens/cam holder that is “only” designed for the OV7725 cam.
• V3 is currently in progress, so the lens structure will be a lot shorter.
• Lens holder + front piece v3 are finished. In order for it to be shorter, you need more space in the tube for the rear end of the M12 lens. This can be done by carefully sawing off/cutting off the wifi antenna of the esp board.

Links zu Teilen

Schutzgläser

   Kameraschutz

https://taschengelddieb.de/acrylic-bases-round-30-mm-clear

Blaufilter/Displayschutz

https://taschengelddieb.de/Acrylic-Bases-Round-40-mm-CLEAR-BLUE

schalter

https://www.amazon.de/gp/product/B0CLG7C9PF/ref=ox_sc_saved_title_4?smid=A1DBC97EH2O973&psc=1

34x40mm Linsen

https://www.amazon.de/gp/product/B0791XNZ2M/ref=ox_sc_saved_title_2?smid=A377Z8NE9XHCBB&psc=1

 Printed on Ender 3 V3 SE with Nebula pad

 PLA +  ( exept the “Kabeltülle” - this please in TPU )

Bedtemp 65

Nozzle Temp 230

Speed 200mms

0.2 Layer high

3 walls and 3 top/bottom layers

10% infill gyroid  minimum ( is sufficient. but you are welcome to increase it )

Model adapted to realize a digital night vision device.
