Dish drainer, dish draining rack (Geschirr-Abtropfgestell)

// deutsche Beschreibung ganz unten


You can customise this draining rack as you wish:

• choose the size/length of the rack individually
• and the spacing between the individual elements

This ensures that everything you put down to dry after washing up is in the ideal place and dries quickly.

You define the size/length of the draining rack by the length of the two wooden slats.
I deliberately chose square timber for this, as the individual elements don't twist as they would with round timber. I also deliberately chose white as the colour for the printed elements, because with other colours you can see limescale deposits from the water relatively quickly, which then no longer looks so pretty.

My draining rack in the photos is 47.5cm long, uses 3 supports and 11 spacers.

Another idea for individualisation: use the less high elements for one half of the draining rack and the 2 cm higher elements for the other half. You can also add one or more elements specifically for bottles.

Print settings:

• 0.2mm print quality
• 30% infill

Material used:

• PETG white (visually less susceptible to limescale deposits)
• beech wood, 8x15mm (raw/untreated, from the DIY store)

If you want to use other (wooden) mouldings, you can use STEP files to define the required size for your own mouldings. You can use these to determine the required size for your own mouldings.
In my example, I used wooden mouldings with a dimension of 8x15mm and had the opening on the 3D model printed 0.1mm larger, i.e. 8.1x15.1mm. This allowed me to position the wooden slats perfectly and they didn't slip.

UPDATE 3 (27.07.2025): I have added a new element that is specially designed for bottles, see photos.

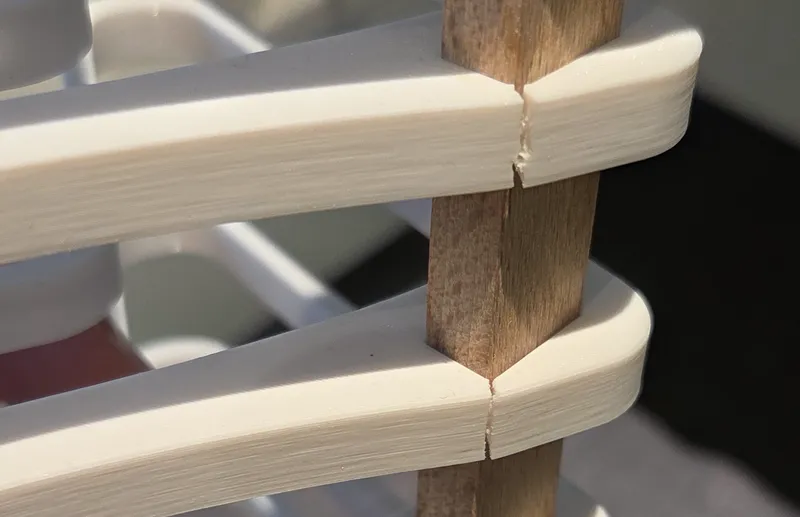

I have also adapted two elements, as after 7 months of daily use various elements have cracked at the thinnest points in the lower area. I therefore made the intermediate piece thicker at these points. I left the infill at 30%.
It is most likely not due to the construction, but to the fact that I used untreated wood. This means that the wetness caused the timbers to expand and "crack" the element. For this reason, I recommend buying wood that has already been sealed or sealing it yourself. This prevents expansion due to moisture/wetness.



UPDATE 2 (26.12.2024): I have created a second version v2, which increases the height of all elements by 2cm. I have also made some visual adjustments to the intermediate piece (spacer). I have the impression that the dishes hold even better with the higher elements. Choose for yourself whether you want to use v1 (less high, visible in the photos) or v2 (2cm higher).

UPDATE 1 (25.12.2024): I recommend first printing a small test piece with different sized openings to test how well the wooden moulding fits in. I subsequently realised that I could have reduced the size of the opening from 8.1x15.1mm to 8.05x15.05mm. The elements would then fit almost perfectly. I have added a test piece (Size-Test.f3d/stl/step), which has the following dimensions: 8x15mm, 8.05x15.05mm, 8.1x15.1mm and 8.15x15.15mm. The opening with the dot on the side is 8x15mm, after which the size increases by 0.5mm.

-----

Dieses Abtropfgestell kannst du nach Belieben gestalten:

• wähle individuell die Grösse/Länge des Gestells
• sowie die Abstände zwischen den einzelnen Elementen

So stellst du sicher, dass alles was du nach dem Abwasch zum Trocknen hinstellst, auch seinen idealen Platz findet und schnell trocknet.

Die Grösse/Länge des Abtropfgestells definierst du durch die Länge der beiden Holzleisten.
Ich habe dafür bewusst Vierkannt-Hölzer gewählt, da sich so die einzelnen Elemente nicht verdrehen wie bei einem Rundholz. Ebenso bewusst habe ich Weiss als Farbe für die gedruckten Elemente gewählt, denn bei anderen Farben sieht man relativ schnell Kalkablagerungen vom Wasser, was dann nicht mehr so hübsch aussieht.

Mein Abtropfgestell auf den Fotos ist 47.5cm lang, nutzt 3 Stützen und 11 Zwischenstücke.

Weitere Idee zur Individualisierung: nutze für die eine Hälfte des Abtropfgestells die weniger hohen Elemente und für die andere Hälfte die 2cm höheren Elemente. Zudem kannst du noch ein oder mehrere Elemente speziell für Flaschen hinzufügen.

Druckeinstellungen:

• 0.2mm Druckqualität
• 30% Infill

Verwendetes Material:

• PETG weiss (optisch weniger anfällig für Kalkablagerungen)
• Buchenholz, 8x15mm (roh/unbehandelt, aus dem Baumarkt)

Falls du andere (Holz)leisten verwenden willst, stehen dir STEP Dateien zur Verfügung, mit welchen du die erforderliche Grösse für deine eigenen Leisten festlegen kannst.
In meinem Beispiel habe ich Holzleiten mit einer Dimension von 8x15mm verwendet und hierfür die Öffnung am 3D-Model je 0.1mm grösser drucken lassen, also 8.1x15.1mm. Damit konnte ich die Holzleisten perfekt an die gewünschte Position bringen und sie sind nicht verrutscht.

UPDATE 3 (27.07.2025): Ich habe ein neues Element hinzugefügt, welches speziell für Flaschen gedacht ist, siehe Fotos.
Zudem habe ich zwei Elemente angepasst, da nach 7 Monaten täglichem Gebrauch diverse Elemente an den dünnsten Stellen im unteren Bereich gerissen sind. Ich habe daher das Zwischenstück an diesen Stellen dicker konstruiert. Den Infill habe ich bei 30% belassen.
Mit grösster Wahrscheinlichkeit liegt es nicht an der Konstruktion, sondern daran, dass ich unbehandelte Hölzer verwendet habe. D.h. durch die Nässe haben sich die Hölzer ausgedehnt und das Element “gesprengt”. Aus diesem Grund empfehle ich bereits versiegelte Hölzer zu kaufen oder diese selbst zu versiegeln. Damit wird die Ausdehnung durch Feuchtigkeit/Nässe verhindert.



UPDATE 2 (26.12.2024): Ich habe eine zweite Version v2 erstellt, welche die Höhe aller Elemente um 2cm vergrösserst. Zudem habe ich das Zwischenstück optisch etwas angepasst. Ich habe den Eindruck, dass das Geschirr mit den höheren Elementen noch besser hält. Wähle selbst, ob du v1 (weniger hoch, auf den Fotos sichtbar) oder v2 (2cm höher) verwenden möchtest.

UPDATE 1 (25.12.2024): Ich empfehle als erstes ein kleines Teststück mit untersch. grossen Öffnungen zu drucken, um so testen zu können wie gut die Holzleiste reinpasst. Ich habe nachträglich festgestellt, dass ich die Dimension der Öffnung von 8.1x15.1mm auch auf 8.05x15.05mm hätte reduzieren können. Die Elemente würden damit nahezu perfekt passen. Ich habe ein Teststück hinzugefügt (Size-Test.f3d/stl/step), welches folgende Dimensionen bereit hält: 8x15mm, 8.05x15.05mm, 8.1x15.1mm und 8.15x15.15mm. Die Öffnung mit dem Punkt auf der Seite ist 8x15mm gross, danach geht es jeweils mit 0.5mm aufwärts.
