Modular paint rack / Rangement pour peintures modulaire

Presentation :

This rack allows you to store 6 Vallejo type bottles per shelf, in a narrow storage, thanks to a 45 degree tilt.
Each module is composed of 6 shelves, allowing you to store a total of 36 bottles.
Each module can be combined with another module that fits on the side or above.

The bottles are arranged in a staggered pattern, which allows you to see both those behind and those in front.

In addition, they can be stored head up or head down.

Similarly, the rack can be arranged both vertically and horizontally (to put it in a drawer, for example).

The design was thought out to have a minimum of parts, so that each part can be easily arranged (they are symmetrical), so that printing is done without supports, with as little plastic as possible while remaining solid and with a maximum length of around 20 cm.

Preparation:

You need 2 vertical uprights for 6 shelves and at least 2 feet.
You can add 2 other feet that will be positioned at the top, in order to have a flat finish and to be able to put something on the rack.

Finally, if you want to assemble several racks or fix them to the wall, you must print as many links (with or without wall mounting).

The parts that have the XL designation correspond to those that allow either to move the shelf away from the wall, or to put the shelf horizontally, to store paintings in a drawer, for example.

Assembly:

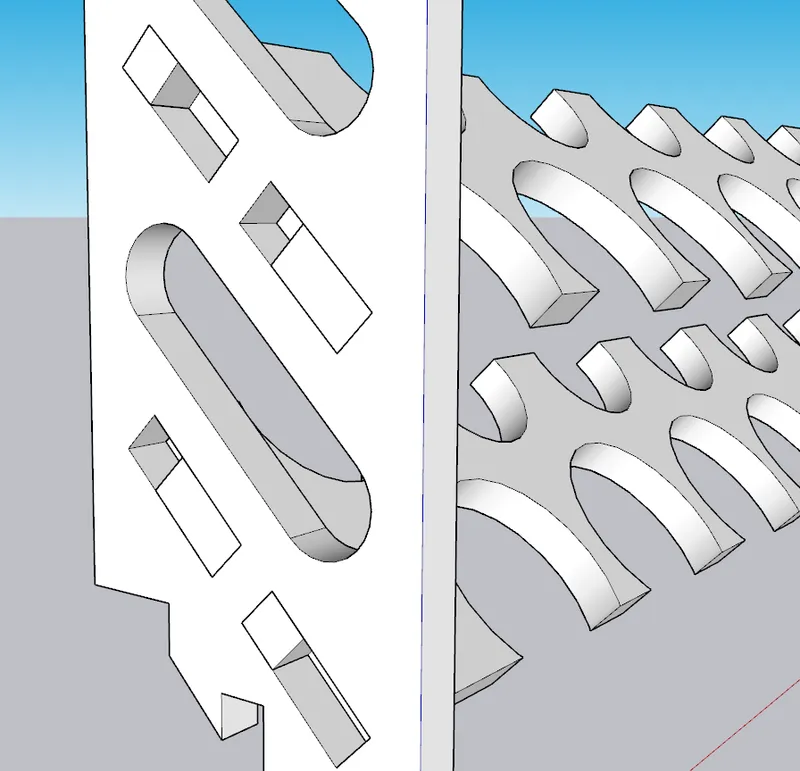

The shelves fit into the vertical uprights.

The largest hole is always positioned towards the front of the rack.

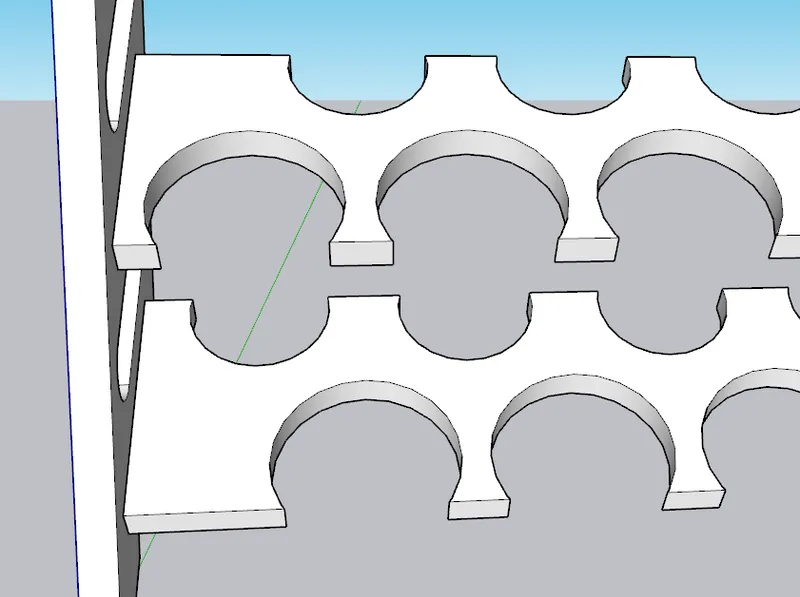

Once the first shelf is installed on an upright, the next one must be rotated, so that the largest hole is towards the front, but is not aligned with the shelf below or the one that will be above.

By rotating each shelf in relation to the previous one, we ensure the staggered arrangement of the bottles.

Depending on the print quality, it is better to first put all the shelves on one side, then fit them on the other.

Then we fit the feet.

If necessary, we add the links by sliding them.

Be careful, the links are only useful at the ends, that is to say if we have not decided to add another rack next to it.

If you want to install several racks on top of each other, add a link on the leftmost and rightmost uprights and snap them together.

And if you want to fix to the wall, use the links with the wall mounting bracket:

And the mounting brackets that combine with the feet, for the upper part:

NB: When the feet are used in the upper part, they are mounted upside down relative to the base.

Tip:

To make the assembly even more solid, it is possible to glue the parts with PVC glue.
The advantage is that it takes longer to glue than cyanoacrylate glue, and that it leaves time to position the parts correctly.

EDIT 1 (feb. 2025) :

I added two enhanced versions for the shelf and the link.

The shelf has shorter ends, in order to fit better if you have little printing errors.
The link holds better uprights together.

Présentation :

Ce rack permet de ranger 6 flacons type Vallejo par étagère, dans un rangement étroit, grâce à une inclinaison à 45 degrés.
Chaque module est composé de 6 étagères, permettant de ranger un total de 36 flacons.
Chaque module peut se combiner avec un autre module qui s'emboîte sur le côté ou au-dessus.

Les flacons sont disposés en quinconce, ce qui permet de voir aussi bien ceux de derrière que ceux de devant.
De plus, ils peuvent être rangés aussi bien tête en haut que tête en bas.

De même, le rack peut être disposé aussi bien à la verticale qu'à l'horizontale (pour le mettre dans un tiroir, par exemple).

Le design a été pensé pour avoir un minimum de pièces, que chaque pièce puisse se disposer facilement (elles sont symétriques), que l'impression se fasse sans supports, avec le moins de plastique possible tout en restant solide et avec une longueur maximum aux alentours de 20 cm.

Préparation :

Il faut 2 montants verticaux pour 6 étagères et au moins 2 pieds.
On peut ajouter 2 autres pieds qui vont se positionner en haut, afin d'avoir une finition plane et pouvoir poser quelque chose sur le rack.

Enfin, si on veut assembler plusieurs rack ou les fixer au mur, il faut imprimer autant de liens (avec ou sans fixation murale).

Les pièces qui ont l’appellation XL correspondent à celles qui permettent soit d'éloigner l'étagère du mur, soit de mettre l'étagère à l'horizontale, pour ranger les peintures dans un tiroir, par exemple.

Assemblage :

Les étagères s'emboîtent dans les montants verticaux.
Le trou le plus large est toujours positionné vers l'avant du rack.

Une fois la première étagère installée sur un montant, la suivante doit être pivotée, de sorte que le trou le plus grand soit vers l'avant, mais qu'il ne soit pas aligné avec l'étagère du dessous ou celle qui sera au-dessus.

En tournant chaque étagère par rapport à la précédente, on assure la disposition en quinconce des flacons.

En fonction de la qualité d'impression, il vaut mieux mettre d'abord toutes les étagères d'un côté, plus les emboîter de l'autre.

On emboîte ensuite les pieds.

Si besoin, on ajoute les liens en les faisant glisser.
Attention, les liens ne sont utiles qu'aux extrémités, c'est-à-dire si on n'a pas décidé d'ajouter un autre rack à côté.

Si on veut installer plusieurs rack les uns sur les autres, on ajoute un lien sur le montant le plus à gauche et le plus à droite et on emboîte.

Et si on veut fixer au mur, on utilise les liens avec la patte de fixation murale :

Et les pattes de fixation qui se combinent avec les pieds, pour la partie haute :

NB : Lorsque les pieds servent en partie haute, ils sont montés à l'envers par rapport à la base.

Conseil :

Afin de rendre l'assemblage encore plus solide, il est possible de coller les pièces avec de la colle PVC.
L'avantage étant qu'elle est plus longue à coller que la colle cyanoacrylate, et que ça laisse le temps de positionner correctement les pièces.

EDIT 1 (fév. 2025) :

J'ai ajouté deux versions améliorées pour l'étagère et le lien.

L'étagère a des extrémités plus courtes, afin de mieux s'adapter si vous avez de petites erreurs d'impression.
Le lien maintient mieux les montants ensemble.
