Ersatz/Reparatur-Zahnrad für Aktenvernichter/Schredder 10-47-30° 03 NEU , VERSTÄRKT

Ersatz/Reparatur-Zahnrad für Aktenvernichter/Schredder 10-47-30° 03  NEU , verstärkt.

Verstärker Nachfolger von:

https://www.printables.com/model/68619-ersatzreparatur-zahnrad-fur-aktenvernichterschredd

! Entleert Euren Schredder regelmäßig !

denn wenn dieser zu voll ist, zieht er die Papierschnipsel mit den Messern (Walzen) an den äußeren Seiten wieder mit in das Gehäuse was zu enormen Klemmkräften führt.

Dies dürfte auch der Grund für das defekte original Zahnrad bei mir gewesen sein.

Als Material empfehle ich PC (Polycarbonat) da dies sowohl eine hohe Festigkeit als auch eine gute Wärmebeständigkeit besitzt.

Druck-Parameter:

Schicht-Höhe ca. 0,3mm (auch wenn feinere Schichten schöner aussehen, geht dies meist zu Lasten einer guten Verbindung der Schichten )

Füllgrad möglichst hoch min. 60%

PETG auch möglich, mein erstes war aus PETG hält aber nicht so lange, wärme-empfindlich!

Abzuraten ist von: PLA (nicht warm-fest / spröde / bruchempfindlich) sowie von ABS zu weich.

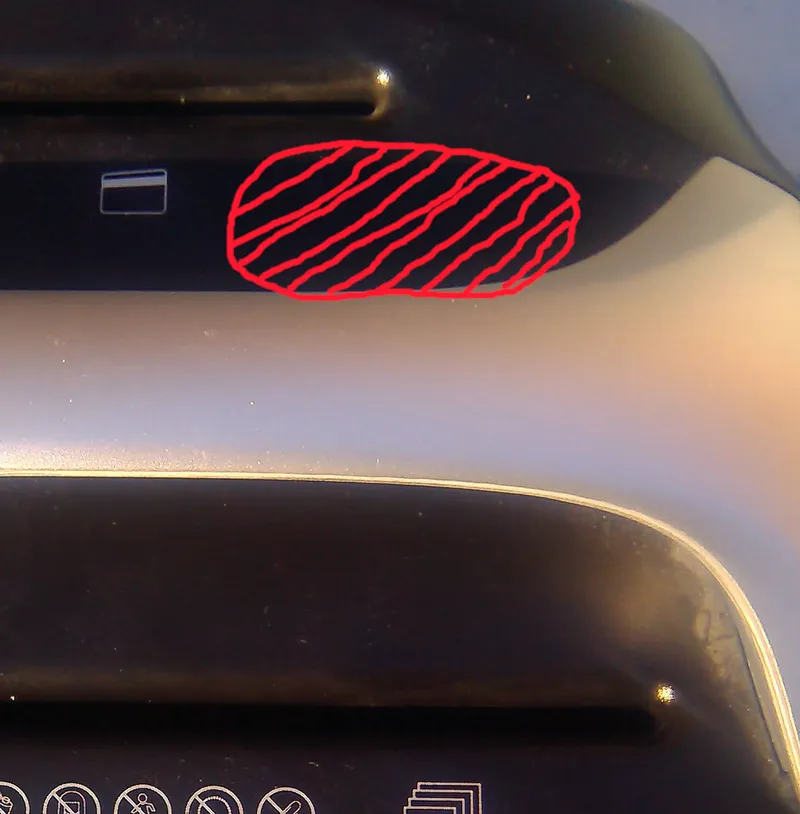

Der im Bild rot schraffierte Bereich sollte auch bei Verwendung von Polycarbonate bei längerem Betrieb überprüft werden auf das dieser nicht zu warm wird !!! Pause !!!

(mit dem Handrücken)

Für die Demontage und Montage sollte man mit einem kleinen Kreuzschlitz-Schraubendreher auskommen. (geschätzter Zeitaufwand für den Wechsel ca. 30 Min )

!!! WÄHREND DER DEMONTAGE UND MONTAGE BITTE UNBEDINGT DEN NETZSTECKER ZIEHEN UND KLEINE KINDER FERNHALTEN. IN DEM GETRIEBE ENTSTEHEN GROßE KRÄFTE DIE BEI GEÖFFNETEM GETRIEBE ZU VERLETZUNGEN FÜHREN KÖNNEN. !!!

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Google translates:

Replacement/repair gear for document shredder/shredder 10-47-30° 03 NEW, reinforced.

! Empty your shredder regularly!

Because if it is too full, it pulls the paper scraps with the knives (rollers) on the outer sides back into the housing, which leads to enormous clamping forces.
This may also have been the reason for the defective original gear in my case.

I recommend PC (polycarbonate) as a material as it has both high strength and good heat resistance.

Print parameters:

Layer height approx. 0.3mm (even if finer layers look nicer,
This usually comes at the expense of a good connection between the layers)

Filling level as high as possible, min. 60%

PETG also possible, my first one was made of PETG but it doesn't last that long, it's sensitive to heat!

It is not advisable to use: PLA (not heat-resistant / brittle / sensitive to breakage) and ABS too soft.
The area shaded red in the picture should also be checked when using polycarbonate during prolonged operation to ensure that it does not become too warm!!! Break!!!

(with the back of the hand)

For disassembly and assembly you should use a small Phillips screwdriver. (estimated time required for the change approx. 30 minutes)

!!! DURING DISASSEMBLY AND ASSEMBLY PLEASE BE SURE TO UNPLUG THE POWER PLUG AND KEEP SMALL CHILDREN AWAY.
LARGE FORCES ARE GENERATED IN THE TRANSMISSION WHICH CAN LEAD TO INJURY WHEN THE TRANSMISSION IS OPEN. !!!
