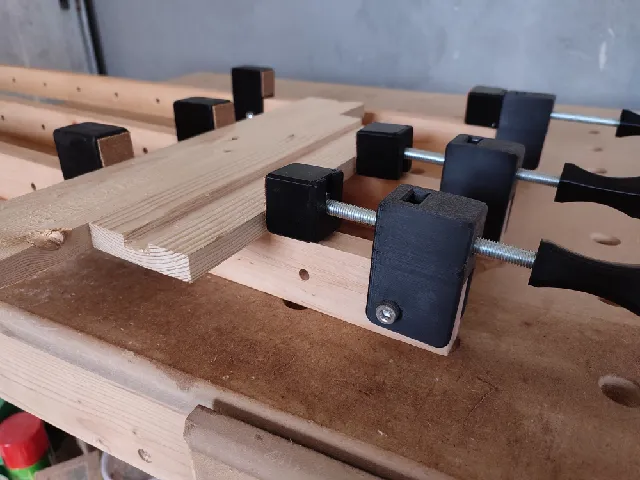

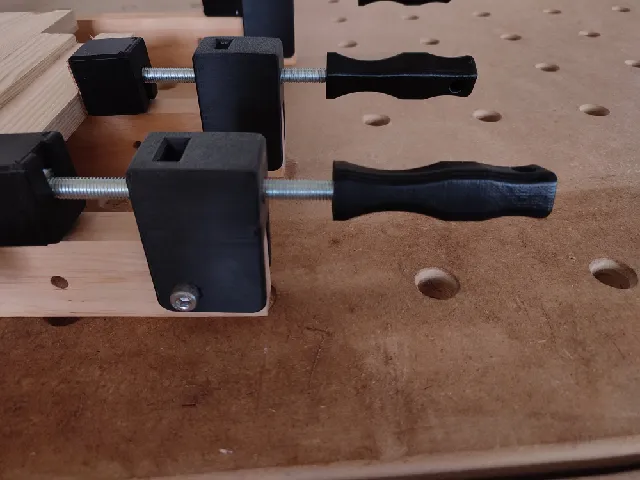

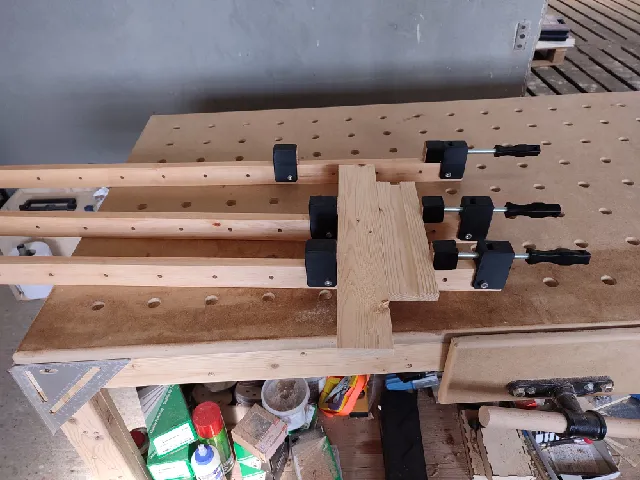

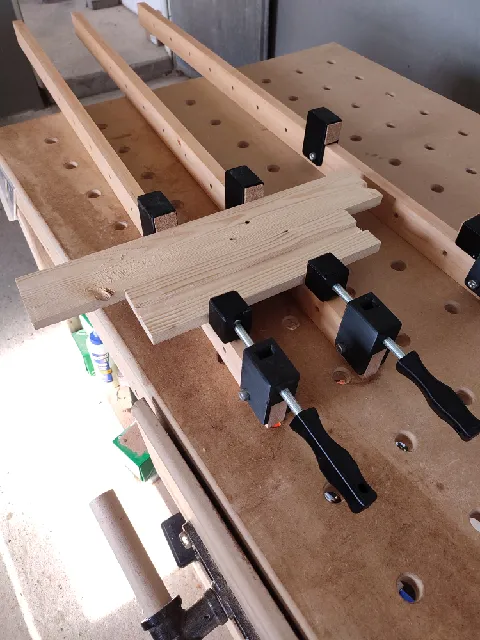

{"data":{"make":{"id":"292575","created":"2022-06-22T15:43:52.509313+00:00","edited":null,"deleted":null,"isMake":true,"printer":null,"parent":null,"author":{"id":"224758","handle":"Marvin_224758","verified":false,"dateVerified":null,"publicUsername":"Marvin","avatarFilePath":"media/auth/avatars/a8/a849c047-46e5-40cf-910f-5134978dcbd7.jpg","badgesProfileLevel":{"profileLevel":14,"__typename":"BadgesProfileLevelType"},"__typename":"UserType"},"images":[{"id":"192084","filePath":"media/comment_images/2b/33f884-5731-4e35-87b2-e88eb77bb810/1655912336224.jpg","rotation":0,"__typename":"CommentImageType"},{"id":"192085","filePath":"media/comment_images/c8/1d2a57-570e-4b33-812d-e60a80a6514c/1655912336242.jpg","rotation":0,"__typename":"CommentImageType"},{"id":"192082","filePath":"media/comment_images/d3/4b65f8-9e57-484d-800e-6ff06f5a7fb0/1655912336214.jpg","rotation":0,"__typename":"CommentImageType"},{"id":"192083","filePath":"media/comment_images/a2/16ea9f-9c91-43f1-8caf-6e4db3f550b0/1655912336233.jpg","rotation":0,"__typename":"CommentImageType"}],"mentions":[],"text":"Works great, but i changed the grip to one more screwdriver like. I also had a bit of cork laying around, so i stuck it on the clamping faces.","rating":4,"likesCount":0,"liked":null,"membershipAgeMonths":null,"membershipTier":null,"__typename":"PrintCommentType","model":{"id":"63996","slug":"serre-joint-dormant","name":"Serre-joint dormant","authorship":"author","club":false,"excludeCommercialUsage":false,"price":null,"eduProject":null,"ratingAvg":"4.5000000000","myRating":null,"ratingCount":2,"description":"

Serre-joint dormant pour serrage de grandes pi\u00e8ces et montages, des panneaux, etc.

Les tests donnent un serrage de plus de 75 Kg sans probl\u00e8me, ce qui est suffisant pour bien coller s'il n'y a pas besoin de contraindre le bois. Pour des serrages plus forts, il faudra passer \u00e0 des serre-joints en acier\u2026

Pour fabriquer ce serre-joint, il faut :

une barre de bois (massif pour la r\u00e9sistance) de section 22 mm x 50 mm, La hauteur de 50 mm est approximative : il faut 42 mm minimum. La longueur n'est pas d\u00e9finie, c'est selon les besoins de serrage (mes barres font un m\u00e8tre),
les cinq pi\u00e8ces imprim\u00e9es,
3 \u00e9crous diam\u00e8tre 10 mm (longueur 8 mm),
\u00e9ventuellement une rondelle de diam\u00e8tre ext\u00e9rieur inf\u00e9rieur \u00e0 20 mm
environ 20 cm de tige filet\u00e9e 10 mm,
2 vis et 2 \u00e9crous diam\u00e8tre 8 mm

Instructions d'impression

Ces pi\u00e8ces ont \u00e9t\u00e9 con\u00e7ues expr\u00e8s pour l'impression 3D FFF. Elles peuvent \u00eatre imprim\u00e9es sans support, sans bordure, en PLA basique ou en PETG, ou plus solide si besoin d'augmenter la pression de serrage.

7 p\u00e9rim\u00e8tres et 7 couches solides pour la solidit\u00e9, remplissage en cubique adaptatif \u00e0 15% pour la vitesse (sauf pour la t\u00eate). Le plus simple est de se r\u00e9f\u00e9rer aux fichiers 3MF.

Les fichiers 3MF avec le + sont des versions optimis\u00e9es pour la solidit\u00e9 (nid d'abeille serr\u00e9), avec des modificateurs internes (parties avec remplissage plein) et un sens d'impression qui fait travailler les pi\u00e8ces dans les sens du fil. Mais ces pi\u00e8ces sont plus longues \u00e0 imprimer et avec du support \u00e0 enlever pour les appuis.

Montage

Imprimer les cinq pi\u00e8ces selon les fichiers 3MF fournis,
d\u00e9biter une barre de largeur 22 mm, de hauteur minimale de 42 mm, et de la longueur n\u00e9cessaire,
faire des trous de diam\u00e8tre 8 mm dans la barre, espac\u00e9s au choix. Les trous sont perc\u00e9s \u00e0 26 mm du haut de la barre. J'ai fait des trous tous les 53 mm dans la longueur, ce qui est la largeur des fixations. Le plus simple est de se servir des appuis imprim\u00e9s comme gabarit de per\u00e7age, c'est facile et s\u00fbr.
Mettre un \u00e9crou diam\u00e8tre 10 dans la fente pr\u00e9vue dans l'appui qui contient cette fente. Cet appui sera au bord de la barre, cot\u00e9 poign\u00e9e. Mettre une goutte de graisse dans l'\u00e9crou.
Couper un bout de tige filet\u00e9e de diam\u00e8tre 10 mm. La longueur d\u00e9pend de l'intervalle entre vos trous dans la barre, la longueur minimale \u00e9tant celle de l'intervalle plus 100 mm. Ebavurer et bien refaire le filetage aux deux bouts.
A un bout de la tige filet\u00e9e, mettre deux \u00e9crous de diam\u00e8tre 10 mm. Ajuster l'\u00e9crou au bout pour qu'il arrive \u00e0 ras de la tige, la tige ne devant surtout pas d\u00e9passer de l'\u00e9crou. Resserrer le second \u00e9crou contre le premier pour emp\u00eacher tout desserrage.
Mettre une rondelle fine de diam\u00e8tre inf\u00e9rieur \u00e0 20 mm dans le trou de la t\u00eate. D\u00e9poser un peu de graisse sur cette rondelle. Le but est que l'\u00e9crou qui tourne pousse sur cette rondelle lors du serrage.
Visser la tige dans l'appui cot\u00e9 poign\u00e9e, en ins\u00e9rant le bout de la tige sans \u00e9crou du cot\u00e9 de l'appui ou se trouve la fente. La faire d\u00e9passer suffisamment.
Ins\u00e9rer le bout de la tige avec les \u00e9crous dans la t\u00eate. V\u00e9rifier que les \u00e9crous ne d\u00e9passent pas de la t\u00eate pour qu'ils puissent tourner librement par la suite. Si ce n'est pas le cas, mettre une rondelle plus fine ou limer un \u00e9crou. Refermer la t\u00eate en glissant le couvercle en force (au marteau si besoin) sans le casser\u2026
Visser la poign\u00e9e sur le bout de tige libre. Serrer fermement jusqu'\u00e0 une l\u00e9g\u00e8re d\u00e9formation du plastique de la poign\u00e9e.
Monter l'appui cot\u00e9 poign\u00e9e en bord de barre avec un boulon de 8 mm.
Placer l'autre appui sur la barre, en fonction de la pi\u00e8ce \u00e0 serrer. Le fixer avec l'autre boulon de 8 mm.
C'est pr\u00eat \u00e0 serrer !
Si la rotation de la tige est fluide, il est possible d'utiliser une visseuse avec un embout cruciforme qui s'ins\u00e8re dans la poign\u00e9e pour acc\u00e9l\u00e9rer le mouvement de la t\u00eate. Attention, c'est du plastique, ne pas du tout forcer sur l'empreinte ! Sinon, il suffit de r\u00e9imprimer la poign\u00e9e\u2026
